JDIDL-A SN JDIDL-A AN Positioniererplatine

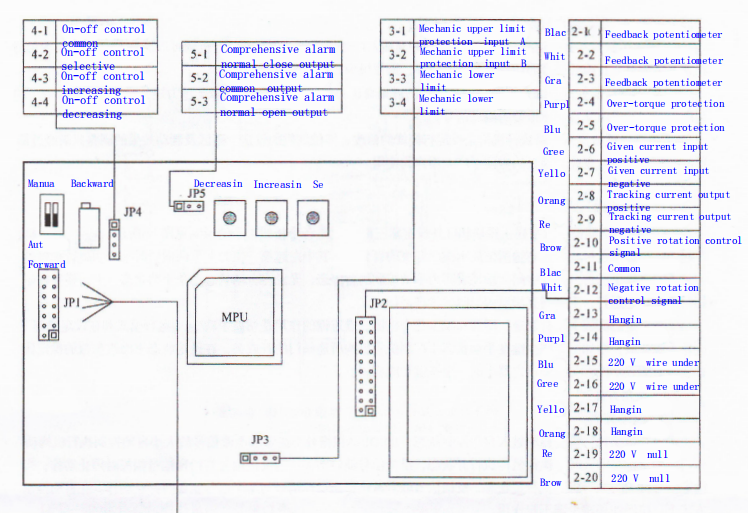

Spezifische Anpassung für JDIDL-AN
l. Bedienung am Bedienfeld
2. Stellen Sie den Drehschalter l auf dem Bedienfeld auf „Manuell“. Für den Nixie-Röhrenstatus wird „A“ angezeigt, und stellen Sie den Drehschalter 2 auf „Vorwärtsbetrieb“. Drücken Sie im manuellen Status die Taste „Erhöhen“ oder „Verringern“, dann läuft der Betätigungsmechanismus normal. Beobachten Sie hauptsächlich die Ein-/Aus-Richtung und die Richtung des Rückkopplungsstroms und prüfen Sie, ob die Endschalter für die vollständig geöffnete und geschlossene Position normal funktionieren. Andernfalls müssen die Kabel ausgetauscht werden.
3. 4-20mA-Einstellung: Bewegen Sie den Betätigungsmechanismus in die vollständig geschlossene Position, drehen Sie das Rückkopplungspotentiometer, um den Rückkopplungsstrom auf 4 mA einzustellen (Nixie-Röhre zeigt im Moment „∩ 0“ an), und das Feedback-Potentiometer reparieren.
4. Drücken Sie die Einstellungstaste und warten Sie, bis die Nixie-Röhre „b- -“ anzeigt. Drücken Sie dann die Einstellungstaste ein zweites Mal, während die Nixie-Röhre „0“ anzeigt. Betätigen Sie den Betätigungsmechanismus manuell in die vollständig geöffnete Position (was während des gesamten Vorgangs „0“ anzeigt), drücken Sie dann die Einstelltaste ein drittes Mal, und die Nixie-Röhre zeigt bald „∩00“ an, und stellen Sie dann { {5}}mA abgeschlossen. Geben Sie ein 4-20mA-Steuersignal ein, stellen Sie den Wählschalter auf „Auto“, die Nixie-Röhre zeigt „A“ an und kann dann eine automatische (Fern-)Steuerung implementieren.
5. Einstellung der Totzone (Der werkseitig eingestellte Wert beträgt 1,5 % und der Einstellbereich beträgt 0,5 %-5 %): Die Totzone kann durch Drücken der Taste „Abnehmen“ nach „Erhöhen“ angepasst werden "-Taste, wobei der Zonenwert bei jedem Drücken um 0,1 % erhöht oder verringert wird und gleichzeitig die Nixie-Röhre den Wert anzeigt. Kehren Sie nach einigen Sekunden zum laufenden Zustand zurück.
6. Vorwärts- und Rückwärtsbewegung Die Vorwärtsbewegung wurde im Werk eingestellt. Wenn Benutzer eine Rückwärtsbewegung benötigen, gehen Sie wie folgt vor: Stellen Sie sie als Vorwärtsbewegung ein und stellen Sie dann den Wählschalter auf „Rückwärtsbetrieb“.
7. Verwendung der Infrarot-Fernbedienung Wenn Sie den Ein-/Aus-Schalter l am Bedienfeld auf „Auto“ stellen, kann die Fernbedienung für den Betrieb verwendet werden. Wenn die Fernbedienung auf „Auto“ eingestellt ist, kann der „Manuell-Auto“-Betrieb für die Wählscheibe am Bedienfeld ausgewählt werden. Hinweis: Wenn der Wählschalter auf den Status „Manuell“ eingestellt ist, verliert die A/M-Taste ihre Funktion und kann nur noch manuell betätigt werden. Wenn der Wählschalter auf „Auto“ gestellt ist, ist die Methode zum Einstellen von 4-20mA mit der Fernbedienung dieselbe wie die oben genannten Verfahren. Der Wählschalter wurde werksseitig auf den Zustand „Manuell“ eingestellt.
Störung: Drehschalter am Bedienfeld auf „Auto“ stellen, der Betätigungsmechanismus lässt sich jedoch nur manuell verstellen, nicht automatisch.
Lösung: Überprüfen Sie die Nixie-Röhrenanzeige und stellen Sie die A/M-Taste auf der Fernbedienung auf „A“, wenn der Status „∩“ (manuell) angezeigt wird.
