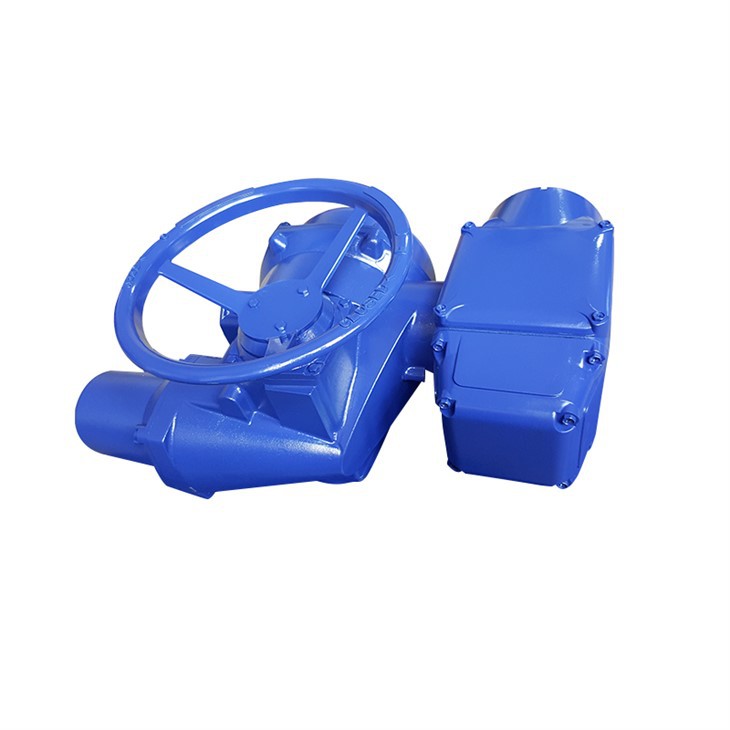

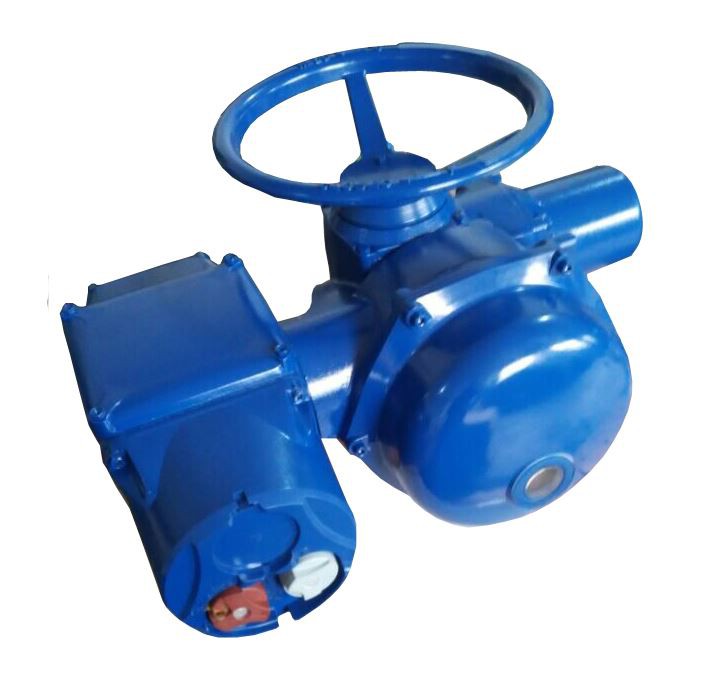

Elektrischer Aktuator
Die Hauptleistung des Steuerungssystems des intelligenten elektrischen Stellantriebs BST
Fotoelektrischer Absolutwertgeber
Der intelligente elektrische Aktuator mit hoher Präzision und hoher Zuverlässigkeit verwendet einen von ihm selbst entwickelten photoelektrischen Absolutwertgeber. Aufgrund der organischen Kombination aus mechanischer Messung und Computerdatenverarbeitung ist die Datenstabilität gut, die Präzision hoch, die Messoberfläche berührungslos und die Verwendung langlebig. Der fotoelektrische Absolutwertgeber benötigt keine Batterien, um den eingestellten Ursprung oder die eingestellten Daten zu speichern, was die Zuverlässigkeit des Systems erheblich verbessert, für Benutzer bequem ist und Kosten spart.
Photoelektrischer Absolutwertgeber zur Positionsmessung
Der Aufbau des fotoelektrischen Absolutwertgebers zur Positionsmessung ist im Prinzipschaltbild dargestellt. Auf der Hauptausgangswelle des Stellantriebs sind drei Encoderscheiben installiert. Die maximale Anzahl der Kodierungsdurchgänge beträgt 914 und die Anzahl der Kodierungsziffern beträgt 15.
Photoelektrischer Absolutwertgeber zur Drehmomentmessung
Der Aufbau des fotoelektrischen Absolutwertgebers zur Drehmomentmessung ist im Prinzipschaltbild dargestellt. Die Encoderplatte ist mit der Drehmomentmessfeder verbunden, die die Verschiebung der Feder direkt widerspiegelt, und das tatsächliche Drehmoment wird vom Computer berechnet. Die Messung des Drehmomentwerts erfolgt dynamisch und der maximale Drehmomentgrenzwert wird vor Verlassen des Werks entsprechend den Anforderungen des Benutzers eingestellt. Die Anzahl der Bits des Encoders beträgt 5 Bit.
Zentraler Mikroprozessor
Programmierbarer Mikroprozessor
Der Einsatz eines programmierbaren Mikroprozessors macht die Bedienung und Steuerung komfortabler und genauer und stellt sicher, dass verschiedene Parameter des Ventils und des Stellantriebs, wie Ventilposition, Drehmoment, Fehlerstatus usw., stets unter der Kontrolle des Benutzers stehen. Während der Wartung kann der Benutzer auch verschiedene geänderte Parameter abrufen, um den Fehlerpunkt zu ermitteln. Riesige Speicherkapazität. Der EEPROM-Speicher mit großer Kapazität kann die Verwendung aller Parametereinstellungen, Datenverarbeitung, Datenerfassung usw. gewährleisten und auch den letzten vollständigen Datensatz aufzeichnen -Hub-Ventildrehmomentkurve als Referenz bei der Wartung des Ventils. Der Speicher benötigt keine Batteriesicherung, um Daten zu speichern.
Ein- und Ausgang des Steuersystems
Eine Vielzahl von Kommunikationsmethoden. Die Fernbedienung intelligenter elektrischer Stellantriebe ist mit gewöhnlichen Stellantrieben kompatibel und kann über Mehrdrahtverbindung, Feldbus (Zusatzmodul), 4 bis 20 mA (Zusatzmodul) usw. mit der zentralen Leitwarte verbunden werden Das Bedienfeld am Mechanismus führt die lokale Bedienung durch oder steuert den Aktuator direkt über eine Handsteuerung und einen Laptop-Computer (Infrarot-Kommunikationskomponenten sind erforderlich).
Parametrierung und Diagnose ohne Werkzeug und ohne Öffnen des Gehäuses
Selbst in brennbaren und explosiven Umgebungen kann der Aktuator über den lokalen Drehknopf und das LCD-Fenster ohne Werkzeug und ohne Öffnen des Gehäuses eingestellt werden.
Automatische Einstellung
Der Aktuator wird beim Verlassen des Werks gemäß den Bestellanforderungen des Benutzers kalibriert und eingestellt. Im Prinzip muss der Benutzer die vollständig geöffnete und vollständig geschlossene Position erst nach Erhalt des Produkts einstellen. In einigen Anwendungen, wie zum Beispiel Absperrschiebern, können intelligente Aktoren automatisch die vollständig geöffnete und vollständig geschlossene Position einstellen und sogar die endgültige Einstellung basierend auf der gemessenen Trägheit optimieren.
Multi-Risiko-Kontrollmethode
Bei Verwendung der Mehrdraht-Steuerungsmethode kann der Benutzer eine Steuerspannung von 10-250V (sowohl AC als auch DC) eingeben oder einen Trockenkontakt verwenden (zu diesem Zeitpunkt sollten die vom Aktor selbst bereitgestellten 24 DC verwendet werden). um den intelligenten elektrischen Aktuator zu realisieren. Eingabe von Fernbedienungsbefehlen.
Versandgarantie des Festigkeitsherstellers
Einphasige Versorgungsspannung vom Multiturn-Ein-Aus-Typ 220 V, Frequenz 50 Hz, Motorlastrate 30 Prozent, Schutzart IP68 (2)
