Produkteinführung
Mit mehr als zehn Jahren Erfahrung in der Wärmeregelungstechnik in der Energiebranche, kombiniert mit den Anforderungen des heimischen Marktes. FRY hat die Design- und Fertigungstechnologie verschiedener fortschrittlicher elektrischer Antriebe aus dem Ausland eingeführt, verarbeitet und absorbiert. Basierend auf der tatsächlichen Anwendung ähnlicher Produkte hat FRY viele gezielte Verbesserungen vorgenommen und erfolgreich eine neue Generation intelligenter integrierter elektrischer Antriebe auf den Markt gebracht, die Bussteuerungstechnologie, Absolutwertgebertechnologie, Infrarot-Fernbedienungstechnologie, Flüssigkristallanzeige, Magnetschaltersteuerung, keine Abdeckungsöffnung und andere neueste automatische Steuerungstechnologien in einem intelligenten Produkt integrieren. Die intelligenten elektrischen Antriebe der FRY-Serie werden durch international fortschrittliche und ausgereifte Technologie, erstklassige Verarbeitungsanlagen und ein komplettes Servicesystem gewährleistet. Von den Benutzern bewiesen: fortschrittliche und leistungsstarke Funktionen, stabile und zuverlässige Leistung, sichere und bequeme Verwendung, vollständiges Erreichen des internationalen Spitzenniveaus, ein idealer Ersatz für importierte elektrische Antriebe, weit verbreitet in der Elektrizitäts-, Erdöl-, Papier-, Chemie-, Stahl-, Zement-, Wasseraufbereitung und anderen Bereichen.

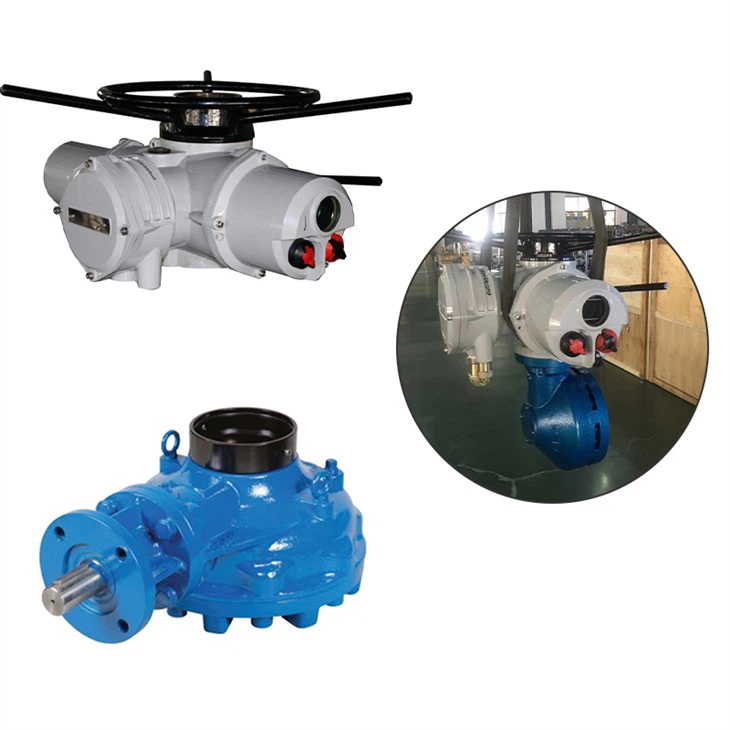

Intelligenter integrierter elektrischer Aktuator:
◆ Stabile und zuverlässige Laufleistung
◆ Vollständig intelligentes, nicht-intrusives Designkonzept
◆ Intelligente Selbstprüfung, Diagnose und mehrere Schutzfunktionen
◆ Humanisierte, grafische chinesisch-englische Mensch-Maschine-Dialogschnittstelle
Produktauswahl
Technische Indikatoren
★ Einstellzeiten: Die Startzeiten können 600 Mal/Stunde erreichen;
★ Motorisolationsstufe: F;
★ Motorarbeitssystem: S2;
★ Grundfehlergrenze: Kleiner oder gleich ±1,0%;
★ Renditedifferenz: Kleiner oder gleich 1,0%;
★ Wiederholfehler des Hubkontrollmechanismus: Kleiner oder gleich 1,0 %;
★ Schutzstufe: IP67 (IP68 optional);
★ Explosionsgeschützter Typ: Explosionsgeschützte Klasse ExdⅡBT4. STROMVERSORGUNG
★ Spannung: einphasig 220 VAC, 50/60 Hz; dreiphasig 380 VAC ± 10 %, 50/60 Hz;
★ Toleranz: Frequenz ±1%; Oberwellengehalt<5%. ENVIRONMENTAL CONTITIONS
★ Umgebungstemperatur: -30 Grad -+70 Grad;
★ Relative Luftfeuchtigkeit: Weniger als oder gleich 95 %; FRY Elektrischer Antrieb
★ Luftdruck: 86kPa-106kPa. LAGERBEDINGUNGEN
★ Umgebungstemperatur: -10 Grad -+45 Grad;
★ Relative Luftfeuchtigkeit: Weniger als oder gleich 85 % in einem belüfteten Raum, die Umgebungsluft enthält keine schädlichen Substanzen, die das Produkt korrodieren.
Optionales Modell
Für höhere Drehmomente ist die Serie FRYQ+IW/BW verfügbar.
Vierteldrehungsgetriebe-Serie
Die Quadrantenschneckenantriebe wurden mit Blick auf die Lagerhaltung der Kunden entwickelt und verfügen über eine abnehmbare Ausgangshülse aus Stahl, um die Bearbeitung von Bohrungen und Keilnuten zu erleichtern. Diese separate Ausgangshülse kann um 90 Grad positioniert werden. Die Grundplatte kann in 45-Grad-Schritten positioniert werden. Diese Einrichtung ermöglicht eine zentrierte oder außermittige Montage auf der Ventilspule ohne spezielle Bearbeitung.
Anwendung
Antriebe sind Schwenkvorrichtungen für die Betätigung von Kugelhähnen, Absperr- und Absperrklappen sowie Kraft- und Prozessklappen. Die Getriebe sind für manuelle und motorisierte Anwendungen geeignet.
Merkmale
Vollständig gekapseltes Getriebe
Mit Fett gefüllt und vollständig versiegelt.
Umfassende Übersetzungsverhältnisse kombiniert mit einer Auswahl an Stirnrad-Nebenantriebsgetrieben
Schrägkugellager stützen die Schneckenwelle
Abnehmbare Ausgabehülse
Neupositionierbare Grundplatte
Einstellbare mechanische Anschläge (bei 0 Grad und 90 Grad :5)
Umgebungsbedingungen
Gehäuse: IP67-Standard, geeignet für den Unterwassereinsatz bis zu einer Tiefe von 1 Meter für 30 Minuten
Temperatur: -40 bis +120 C (-40 bis +250 F)
Optionen
Sphäroguss
IP68
Hoher Temperaturbereich -20 bis +150 C (-4 bis +302 F)
Extra hoher Temperaturbereich -20 bis +200C (-4 bis + 392 9)
Niedriger Temperaturbereich -60 bis +120 C (76 bis +250 F)
Abschließbare Handräder
Endschalter
Hebelarme
Laufmutter für Anwendungen, die einen Bewegungsbereich von weniger als 90 Grad und mehr als 90 Grad erfordern
Modulierend und Multiturn
Eingangsflansche zur Motorisierung
Flexible Erweiterungen
Verriegelungssicherheitssystem
Gehäuse lP68 geeignet für Unterwasserbetrieb bis zu einer Tiefe von 15 Metern für 72 Stunden
|
Modell |
Drehzahl (U/min) |
Drehmoment (Nm) |
Spannung (V) |
Phase (Ph) |
Frequenz (Hz) |
Leistung (kW) |
Nennstrom (A) |
Pflicht |
Gewicht (kg) |
|
FRYQ18 |
18 |
136 |
380 |
3 |
50 |
0.37 |
3.3 |
S2 (15 Minuten) |
30 |
|
24 |
108 |
380 |
3 |
50 |
0.37 |
3.3 |
S2 (15 Minuten) |
30 |
|
|
36 |
72 |
380 |
3 |
50 |
0.37 |
3.3 |
S2 (15 Minuten) |
30 |
|
|
48 |
54 |
380 |
3 |
50 |
0.37 |
3.3 |
S2 (15 Minuten) |
30 |
|
|
FRYQ25 |
18 |
400 |
380 |
3 |
50 |
1.1 |
5.8 |
S2 (15 Minuten) |
46 |
|
24 |
400 |
380 |
3 |
50 |
1.1 |
5.8 |
S2 (15 Minuten) |
46 |
|
|
36 |
298 |
380 |
3 |
50 |
1.1 |
5.8 |
S2 (15 Minuten) |
46 |
|
|
48 |
244 |
380 |
3 |
50 |
1.1 |
5.8 |
S2 (15 Minuten) |
46 |
|
|
FRYQ35 |
18 |
610 |
380 |
3 |
50 |
1.5 |
9.5 |
S2 (15 Minuten) |
69 |
|
24 |
610 |
380 |
3 |
50 |
1.5 |
9.5 |
S2 (15 Minuten) |
69 |
|
|
36 |
542 |
380 |
3 |
50 |
1.5 |
9.5 |
S2 (15 Minuten) |
69 |
|
|
48 |
474 |
380 |
3 |
50 |
1.5 |
9.5 |
S2 (15 Minuten) |
69 |
|
|
FRYQ40 |
18 |
1020 |
380 |
3 |
50 |
2.2 |
14.2 |
S2 (15 Minuten) |
190 |
|
24 |
1020 |
380 |
3 |
50 |
2.2 |
14.2 |
S2 (15 Minuten) |
190 |
|
|
36 |
845 |
380 |
3 |
50 |
2.2 |
14.2 |
S2 (15 Minuten) |
190 |
|
|
48 |
680 |
380 |
3 |
50 |
2.2 |
14.2 |
S2 (15 Minuten) |
190 |
|
|
FRYQ70 |
18 |
1490 |
380 |
3 |
50 |
3 |
18.2 |
S2 (15 Minuten) |
200 |
|
24 |
1490 |
380 |
3 |
50 |
3 |
18.2 |
S2 (15 Minuten) |
200 |
|
|
36 |
1290 |
380 |
3 |
50 |
3 |
18.2 |
S2 (15 Minuten) |
200 |
|
|
48 |
1020 |
380 |
3 |
50 |
3 |
18.2 |
S2 (15 Minuten) |
200 |
|
|
FRYQ90 |
18 |
2030 |
380 |
3 |
50 |
5.5 |
32 |
S2 (15 Minuten) |
200 |
|
24 |
2030 |
380 |
3 |
50 |
5.5 |
32 |
S2 (15 Minuten) |
200 |
|
|
36 |
1700 |
380 |
3 |
50 |
5.5 |
32 |
S2 (15 Minuten) |
200 |
|
|
48 |
1355 |
380 |
3 |
50 |
7.5 |
32 |
S2 (15 Minuten) |
200 |
|
|
FRYQ95 |
18 |
3000 |
380 |
3 |
50 |
7.5 |
42 |
S2 (15 Minuten) |
200 |
|
24 |
3000 |
380 |
3 |
50 |
7.5 |
42 |
S2 (15 Minuten) |
200 |
Multiturn-Getriebeserie
Bei der Entwicklung der Multiturn-Operatoren wurde auf die Lagerhaltung durch den Kunden geachtet, und sie verfügen über eine abnehmbare Ausgangshülse, um die Spindelbearbeitung zu erleichtern.
Die Betriebstemperatur liegt normalerweise zwischen -40 und +120 C, obwohl andere Temperaturbereiche auf Anfrage erhältlich sind. Standard-Eingangs- und Ausgangsflansche entsprechen ISO 5210.
Anwendung
Antriebe sind Mehrdrehvorrichtungen, die für die Betätigung von Schiebern, Absperrschiebern, Schleusen und Druckrohrventilen vorgesehen sind. Diese Getriebe sind für motorisierte Anwendungen konzipiert.
Umgebungsbedingungen
Gehäusestandard IP67, geeignet für Unterwasserbetrieb bis zu einer Tiefe von 1 Meter für 30 Minuten. Gehäuse IP68 für kontinuierlichen Unterwasserbetrieb bis zu einer maximalen Tiefe von 15 Metern.
Merkmale
Komplett geschlossen
Getriebefett auf Lebensdauer gefüllt und vollständig abgedichtet
Umfassende Übersetzungsverhältnisse
Abnehmbare Ausgabehülse
Stirnrad- und Kegelradkombinationen erhältlich Antriebszahnrad kugelgelagert
Verschiedene Eingangs- und Ausgangsflansche für passende Antriebe und Ventile
Vierteldrehungsgetriebe
