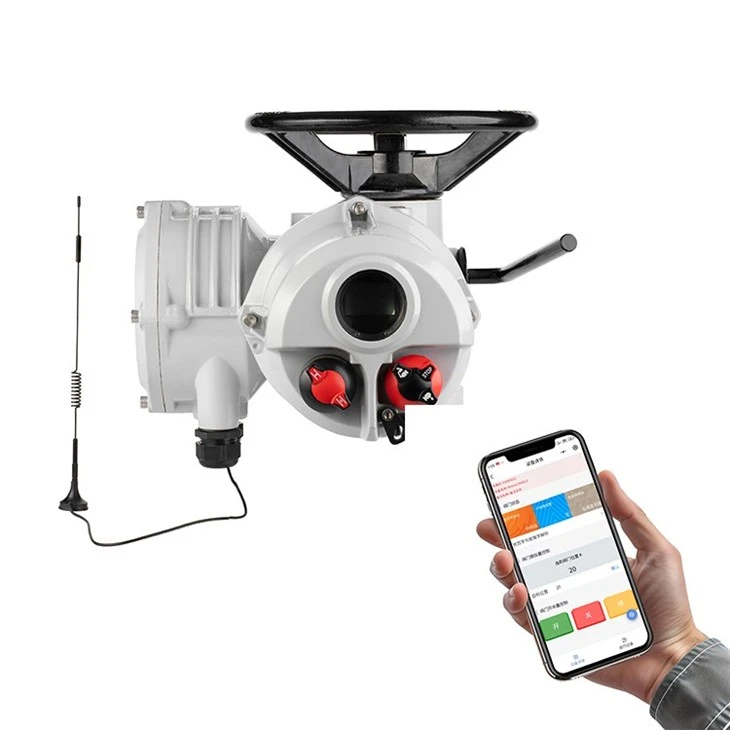

Kraftwerk Elektretor Ventilantrieb

Elektrischer Aktuator

Produktmerkmale

1. Verfolgen Sie die ventile Position jederzeit unabhängig von der Stromversorgung.

2. Halten Sie den normalen Betrieb und die Zugänglichkeit der grafischen Schnittstelle, die Remote -Indikation und den Datenlogger nach Stromverlust bei.

3. Die Schmierung von Ölbad bietet eine lange Lebensdauer und die Fähigkeit, in eine beliebige Richtung installiert zu werden.

4. Wasserdichtem Schutz, der nicht auf Anschlussabdeckungen und Grenzflächendichtungen beruht - Doppelsiegelstruktur, Schutzgrad erreicht IP68.

5. Independent Drehmoment- und Ventilpositionssensoren werden verwendet, um die Sicherheitsleistung erheblich zu verbessern.

6. Die Auswahl der Fernanbieter -Steuerstation kann die Konfiguration und Inbetriebnahme der Fernbedienung mit einer maximalen Entfernung von bis zu 100 Metern realisieren.

7. Safe, motorunabhängige Handradvorrichtung, die jederzeit verwendet werden kann.

8. Es enthält eine detaillierte Trendanalyse und diagnostische Daten für die Vermögensverwaltung.

9. Konfiguration Upgrade und Änderung der Steuerungs- und Indikationsoptionen vor Ort über Bluetooth Setter.

10. Auf dem Bildschirm können Informationen zu Echtzeit-Ventil- und Aktuator-Leistungsstatus angezeigt werden.

11. Schnelle und sichere Inbetriebnahme und Konfiguration ohne Stromversorgung durch nicht-invasive intrinsisch sichere Bluetooth-Setter.

12. Abnehmbare Schubbasis für einfache Installation und Wartung.

13. Explosionssichere Optionen erfüllen verschiedene internationale Standards.

Produktstruktur

1. Handrad

Das robuste Handrad bietet im Falle eines Stromausfalls einen zuverlässigen Notfallbetrieb.

2. Shell

Die hochwertige Aluminiumlegierungshülle ist kompakt und leicht. Es ist mit einer Schicht Schutzmaterial beschichtet, um sich an extrem raue Umgebungen anzupassen, und andere Arten von Schichten sind bei Bedarf verfügbar.

3. Motor

Der Motor mit niedrigem Trägheit und hohem Drehmoment ermöglicht es dem Motor, nach dem Start schnell das Spitzendrehmoment zu erreichen, und es gibt fast keine Übereinstimmung, wenn es sich um eine Ausregung handelt. In die Motorspule ist ein präziser Temperaturschalter eingebettet, der nicht von der umgebenden Umgebungstemperatur beeinflusst wird und den Motor in optimaler thermischer Kapazität hält. Gleichzeitig sind die Motorwelle und der Wurm unabhängig voneinander, um einen schnellen Austausch zu erhalten.

4. Wurmausrüstung

Die Wurmgetriebekette ist einfach, mit exquisiter Struktur und konstanter Übertragungseffizienz. Es hat eine mechanische Selbstverriegelungsfunktion und erfordert keine Bremsen. Das Getriebeteil ist mit lang anhaltendem Schmieröl gefüllt und kann für eine lange Zeit ohne Wartung arbeiten.

5. Doppelversiegeltes Design

Das doppelt versiegelte Design bietet eine Sonnenblumen-Klemme, die vom Kontrollraum getrennt und versiegelt ist. Selbst wenn die Abdeckung des Verbindungsbox vor Ort geöffnet wird, kann die Isolierung des Inneren des Stellantriebs von der Außenwelt sicherstellen, dass Feuchtigkeit, Staub und gefährliche Gase nicht im Inneren des Stellantriebs im geringsten und die internen Komponenten vollständig geschützt sind.

6. Handbuch/Elektroschaltergriff

Der Handbuch/Electric Switch -Griff kann jederzeit sicher betrieben werden. Wenn Sie den Griff mit entsprechender Kraft drücken, drehen Sie das Handrad langsam, damit die interne Kupplung das Gang einbeziehen kann. Die Kupplung löst sich automatisch aus, wenn der Motor mit Energie versorgt wird und im elektrisch verschlossenen Zustand.

7. Ausgangsmesssystem

Ein professionell konzipiertes nützliches Strommesssystem wird als Ausgangsdrehmomentmesssystem verwendet. Dieses System wird aus der bekannten Messungstechnologie für elektrische Energie entwickelt und kann genaue und wiederholbare Drehmomentmesswerte erhalten, die unabhängig von Änderungen der Frequenz, Spannung und Temperatur sind.

8. Bedienfeld

Das LCD des Bedienfelds kann einen sofortigen, aktuellen Status und Ventilposition mit chinesischen und englischen Sprachen bereitstellen, wobei eine intuitive Menüstruktur verwendet wird, um Kalibrierungs- und diagnostische Informationen bereitzustellen, einschließlich Drehmomentkurven, Betriebs- und Fehleraufzeichnungen, Motorstatus, lokalen Informationen und Hardwaredaten usw.

9. Knopf

Die lokalen Steuerelemente "Open"/"Close" -Knasten und die Tasten "Lokal"/"Stop"/"Remote" -Modus verwenden alle isolierte magnetische Getriebe-Hall-Effektgeräte, ohne durch die Wellen und eine gute Versiegelungsleistung, während die Probleme beseitigt werden, die durch fehlerhafte und fragile Schalter verursacht werden können.

Anwendungen

Elektrische Ventile

Designmerkmale

1. Bequeme und sichere Inbetriebnahmekonfiguration

• Schnelle und sichere Inbetriebnahmekonfiguration, die ohne Stromversorgung durchgeführt werden kann; Eine interaktive Anzeige mit mehrsprachiger menschlicher Maschine wird bereitgestellt

• Nicht-intrusive Einstellungen können in jeder Umgebung durchgeführt werden

• Abnehmbare Schubbasis für die einfache Installation und Wartung von Ventilen

• Betrieb, Konfiguration und Inbetriebnahme über die fern manuelle Kontrollstation mit einer maximalen Entfernung von 100 Metern

• Teil der Turn-Turn-Aktuator bietet eine automatische Einstellungsfunktion

2. technologischer Fortschritt

• Position: Der neueste patentierte Absolute -Encoder. Der Encoder nimmt ein nichtkontaktes Design ein und verfügt über Redundanz- und Selbstförderungsfunktionen. • Anzeige: Die erweiterte Doppelschichtanzeige bietet Benutzern eine Anzeige mit großer Charakterventilpositionen

• Drehmoment: Der Aktuator verwendet die Drehmomenterfassungstechnologie

• Steuerung: Kontrollelemente wie Mainboards oder Bushaltungsstaaten, Aktuatoren und Fieldbus-Kommunikation verwenden ein budenbasiertes internes Kommunikationssystem. Dies reduziert nicht nur Verkabelung und interne Verbindungen, sondern erhöht auch die Zuverlässigkeit.

3. Zuverlässigkeit

• Fortgeschrittene absolute Positionsmessung, um eine kontinuierliche Position in Echtzeit ohne Strom zu erkennen

• Grafische Schnittstelle, Remote -Indikation und Datenloggerfunktion nach dem Verlust der Hauptleistung

• Staubdicht und wasserdicht und nicht auf die Klemmeabdeckung und die Drüse angewiesen - Doppelsiegelstruktur, Schutzpegel bis zu IP68

• Unabhängiger Drehmoment- und Ventilpositionssensor

• Der Handradbetrieb ist sicher und immer unabhängig vom Motor

• Antriebswellenbuchse verwendet versiegelte Lager - wartungsfrei

4. Vermögensverwaltung

• Der Bildschirm kann Echtzeitinformationen von Ventilen und Aktuatoren anzeigen

• Sicherer und zuverlässiger Daten herunterladen über intrinsisch sicheres Einstellungswerkzeug herunterladen

• Aktualisieren und konfigurieren Sie Steuerung und Indikation im Feld durch Einstellwerkzeug

• kompatibel mit digitalen Steuerungs- und Überwachungssystemen und anderen Fieldbus -Systemen

• Eine detaillierte Trendanalyse, Diagnose und Datenprotokollierung können auf dem Bildschirm angezeigt oder über das Einstellungswerkzeug heruntergeladen werden

5. optimale vorbeugende Wartung

• Aktuatoren sind mit einem Präzisionsdatenlogger ausgestattet, der die Datenerfassung und -analyse für die Ventilposition bereitstellen kann.

6. Angabe der Stromversorgung

• Aufgrund der Verwendung von absolutem Encoder ist kein Display -Akku erforderlich, um die Position des Ventils zu spüren und zu verfolgen. Alle Einstellungen sind auch ohne Strom sicher.

7. Sicherer manueller Betrieb

8. Fernfeldbetrieb

• Verwenden Sie das Standarddatenkabel, der maximale Abstand vom Aktuator 100 Meter

• Es kann an einer Wand oder einer Klammer montiert werden

• Angetrieben durch den angeschlossenen Aktuator

• Optionaler explosionssicherer Typ

• Schutznote IP68

• Doppelsiegelstruktur

• Einfache Einstellung

• Aktuatordatensätze können lokal angezeigt und heruntergeladen werden

9. Temperaturschutz

• Um zu verhindern, dass der Motor eine Überhitzung hat, haben wir die Motorwicklung mit einem Temperatursensor ausgestattet, um die Motortemperatur direkt zu erfassen und sie an den Stellantrieb zu verbinden.

10. Automatische Selbstdiagnose

11. Sofortiger Umkehrschutz

12. Phasensynchronisation

13. Ventilblockadeschutz

14. Konfigurierbare Hauptschnittstelle

• Informationen und Status der Ventilposition

• Ventilpositionsinformationen und Drehmomentwert (digital)

• Ventilpositionsinformationen und Drehmomentwert (analoges Bild)

• Informationen und Befehlsinformationen der Ventilposition (digitales oder analoges Bild)

Kommunikationsprotokoll

Der elektrische Aktuator unterstützt Profibus DP und verfügt über die folgenden Funktionen:

Unterstützung von Profibus DP-V0.dp-V1.dp-V2 Funktionsebene

Hochgeschwindigkeitsdatenaustausch (bis zu 1,5Mbit/s - entsprechend ca. . 0.3 ms/Aktuator)

Die Kabellänge beträgt ca. 10 km (die Länge zwischen zwei Aktuatoren beträgt etwa 1200 m)

Etwa 126 Geräte können angebracht werden

Redundante lineare Topologie als Option

Für Profibus DP erfolgt die grundlegende Topologie durch die RS485 -Segmentbaumstruktur, wie in der Abbildung gezeigt:

Der elektrische Aktuator unterstützt Modbus RTU und verfügt über die folgenden Funktionen:

Fast Data Exchange (bis zu 115 kbit/s - entsprechend ca. . 30 ms/Aktuator)

Die Kabellänge erreicht ungefähr 10 km (1200 m ohne Zwischenrelais zwischen zwei Aktuatoren)

Etwa 247 Geräte können angebracht werden

Redundante lineare Topologie als Option

Für Modbus RTU erfolgt die grundlegende Topologie über die RS485 -Segmentbaumstruktur, die wie Profibus DP.

Das HART -Kommunikationsprotokoll übernimmt das Prinzip der Frequenzverschiebung (Frequenzverschiebung, FSK), das auf dem Bell 202 -Kommunikationsstandard basiert. Digitale Signale werden durch zwei Frequenzen dargestellt: 1200 Hz repräsentiert Logik "1" und 2200Hz logisch "0". Da die durchschnittliche Komponente des Frequenzsignals während der Kommunikation Null ist, wirkt sich dies nicht auf die Übertragung von analogen Signalen aus. Daher können die Sinuswellen dieser beiden Frequenzen am DC4 ~ 20 mA -Analogsignal überlagert und gleichzeitig übertragen werden. Auf diese Weise kann nicht nur das DC4-20MA-Analogsignal verwendet werden, sondern auch das gleiche Kabel, um eine Zwei-Wege-Mehrinformationsübertragung mit digitalen Signalen zu realisieren, wodurch Funktionen wie die Änderung des Bereichs, die Dämpfungszeit, die PID-Parameter usw. die Betriebsqualität und die Management-Effizienz des Systems verbessert werden können.
