Elektrisches Gerät mit mehreren Drehventilen der HZ-Serie
Modell und Spezifikation des Elektrogeräts der HQ-Serie
Als Vierteldrehungstyp wird der elektrische Ventilantrieb der Serie HQ (HZ plus NGW & HZ plus WQ) auf Kugelhähne, Absperrklappen usw. angewendet. Die HQ-Serie ist eine kombinierte Einheit, die den elektrischen HZ-Mehrfachdrehungsantrieb mit dem NGW & WQ manuellen Antrieb drehen. Umgebungsbedingungen von HQ, wie Temperatur, Feuchtigkeit, Meeresspiegelhöhe, Schutzart und Explosionsschutzklasse usw., entsprechen dem Niveau der entsprechenden Produkte von HZ-Aktuatoren. Sein elektrisches Prinzip ist identisch mit dem entsprechenden HZ-Produkt.
Arbeitsumgebung und wichtigste technische Parameter
1.3.1 Stromversorgung: Motor für Drehstrom 380V oder Einphasen 220V, 50Hz; Steuerleitung für 220V und 6V.
32 Umgebungstemperatur: -20 C- plus 40 C;
33 Relative Luftfeuchtigkeit: W90 Prozent (bei 25 °C);
34 höchstens 1000 m über dem Meeresspiegel;
35 Arbeitsumgebung enthält kein stark ätzendes Medium;
3.6 Schutzklasse: IP54; IP55 oder IP65 (GB/T4942.2);
37 Arbeitsmodus: S 2 Kurzarbeitskontingent, seine zeitliche Begrenzung beträgt 10 Minuten;
38 Explosionsgeschütztes Logo: EXDLLBT4; ExdllCT4 (enthält kein Acetylen)
Die Spezifikationen und Hauptleistung des Modells 39 sind in Tabelle 1 aufgeführt.
Installation und Entfernung
7.1 Die Installationsform des Geräts hat keine grundsätzlichen Anforderungen, aber der Motor sollte sich in einem horizontalen Zustand befinden, und die Abdeckung des Schaltkastens sollte sich in einem horizontalen oder vertikal nach oben gerichteten Zustand befinden, was der Schmierung, Inbetriebnahme, Wartung und dem manuellen Betrieb förderlich ist; 7.2 Bei der Montage ist der erforderliche Freiraum für das Wartungs- und Inspektionspersonal zur Demontage aller Komponenten sicherzustellen; 7.3 Während der Installation, Demontage und Inbetriebnahme dürfen die Dichtfläche, das Dichtelement und die druckfeste Oberfläche des druckfesten elektrischen Geräts nicht beschädigt werden, und die druckfeste Oberfläche muss mit Rostschutzöl beschichtet werden.
Elektrische Schwenkantriebe der Serie QC
Die elektrischen Schwenkantriebe der Serie QC sind ein weiteres neues Produkt, das mit hohem Wirkungsgrad, niedrigem Geräuschpegel, geringer Größe, geringem Gewicht und langer Lebensdauer entwickelt wurde. In der Leitwarte kann der Bediener den Abstand des Ventils steuern, kann auch manuell betrieben werden, im Feld kann auch eine Computer- und Computerautomatik erreicht werden. Die Serie elektrischer Ventilantriebe wird häufig in der Erdöl-, Chemie-, Wasser-, Elektrizitäts-, Metallurgie-, Schiffbau-, Leichtindustrie- und Lebensmittelindustrie eingesetzt. Für kleine und mittelgroße Kugelhähne, Kükenhähne usw. für Schwenkventile und ähnliche Geräte. Der Schutzgrad dieser Produkte ist IP54 (IP67 auf Sonderbestellung). Alle technischen Daten dieser Produkte entsprechen der Norm GB/T24923-2010<
Abmessungen der Antriebselemente und übertragenes Drehmoment
1 Um sicherzustellen, dass zwischen dem antreibenden Teil und dem angetriebenen Teil in der Antriebsvorrichtung keine Behinderung auftritt, muss die Länge des angetriebenen Teils über der Verbindungsfläche begrenzt sein Grad, so dass zwischen ihnen ein bestimmter Abstand besteht. . 2 Mit Passfeder verbundener Mitnehmer 2.1 Die Abmessungen der mit Passfeder verbundenen Antriebselemente müssen den Anforderungen nach Bild 3 und Tabelle 4 entsprechen. 2.2 d, h in Tabelle 4; Die Werte von und l: werden in Form einer einzelnen Passfeder mit einem Durchmesser des Antriebselements (Welle) kleiner oder gleich 98 mm bestimmt. Verwenden Sie zwei und zwei. Die Abmessungen in Tabelle 4 gelten auch dann, wenn mehr als Keile Drehmoment übertragen. 2.3 Die Größe der Schlüssel muss den Anforderungen von GB/T 1095 entsprechen. . 2.4 Die Passfedernut des Antriebs muss der in Bild 7 oder Bild 8 in 8.1 dieser Norm angegebenen Position entsprechen.
Elektrisches Gerät der Serie KQC, HKQ für Notabsperrventil mit Teildrehung
Elektrische Geräte der Serien KQC und HKQ für Notabsperrventile sind elektrische Geräte zum Antreiben und Steuern des schnellen Öffnens und Schließens von Teildrehventilen. Die Öffnungs- und Schließzeit kann zwischen 2 und 15 Sekunden gewählt werden. Es gilt für Kugelhähne, Absperrklappen, Dämpfer und andere ähnliche Geräte. Der Bediener kann das Ventil ferngesteuert im Kontrollraum, manuell im Feld oder automatisch mit dem Computer steuern. Dieses Produkt wird häufig in der Erdöl-, Chemie-, Wasserkraft-, Metallurgie-, Schiffbau-, Leichtindustrie-, Lebensmittel- und anderen Industriebereichen eingesetzt. Der Schutzgrad des Produkts ist IP54 (IP67 für Sonderbestellungen), und alle technischen Leistungen des Produkts entsprechen den Bestimmungen von GB/T24923-2010 Technical Conditions for Electric Devices of General Valves. Das explosionsgeschützte Produkt (Modell enthält B) hat einen Explosionsschutzgrad von ExdIIBT4 und einen Schutzgrad von IP54 (IP67 kann für Sonderbestellungen erreicht werden). Alle technischen Leistungen des Produkts entsprechen den Bestimmungen von GB/T24922-2010 Technical Conditions for Electric Devices of Explosionproof Valves. Entsprechend den speziellen Anforderungen der Kunden bietet das Unternehmen auch einstellbare, elektromechanische, AC-, DC-220-V- und andere elektrische Geräte mit unterschiedlichen Frequenzversorgungen an. Der Öffnungs- und Schließwinkel des Ventils kann 45, 110, 180 und andere Winkel betragen.
Position angetriebener Teile

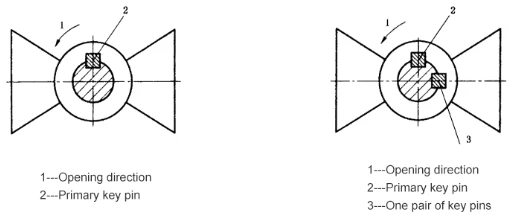

8.1 Schlüsselverbindungstreiber Wenn sich das Ventil in der geschlossenen Position befindet, sollte sich der Schlüssel in der in Abbildung 7 oder Abbildung 8 gezeigten Position befinden. Die Standardschließrichtung ist im Uhrzeigersinn, wenn von oben nach unten auf die Verbindungsfläche Stunde geschaut wird. Wenn mehr als zwei Schlüssel erforderlich sind, werden ihre Positionen durch Verhandlungen zwischen dem Lieferanten und dem Käufer festgelegt. 8.2 Parallel- oder Diagonal-Vierkantantrieb Wenn sich das Ventil in geschlossener Stellung befindet, müssen die Positionen des parallelen Vierkantkopfes und des diagonalen Vierkantkopfes des angetriebenen Teils den in Abbildung 9 oder Abbildung 10 gezeigten Positionen entsprechen. 8.3 Flachkopfantrieb Wenn sich das Ventil in der geschlossenen Position befindet In der geschlossenen Position muss der flache Kopf des angetriebenen Teils der in Abbildung 11 gezeigten Position entsprechen.
