Kurze Einleitung

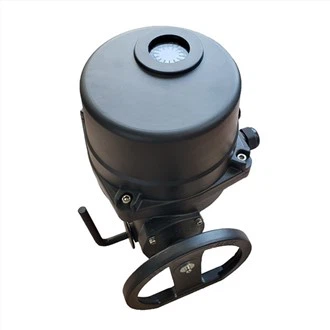

Der elektrische Ventilantrieb der Serie 802 eignet sich für Absperrklappen mit kleinem und mittlerem Durchmesser, Kugelhähne und andere Ventile mit 90-Grad-Drehung und andere ähnliche Geräte. Als zuverlässiger elektrischer Stellantrieb mit Vierteldrehung ist der elektrische Ventilstellantrieb der Serie 802 flexibel konzipiert, um die Anforderungen verschiedener Steuerungssysteme und unterschiedlicher Arbeitsumgebungen zu erfüllen.
Merkmale
1 Das patentierte Design der Getriebestruktur aus einer Kombination von Schnecken- und Planetengetriebe ist zu einem Klassiker in der Branche geworden. Der Untersetzungsmechanismus befindet sich im wasserdichten Gehäuse, selbst wenn das Ausgangsdrehmoment 5OOONm erreicht. So verleihen die kompakten Profile der Serie 802 eine höhere Zuverlässigkeit und Wasserdichtigkeit.
2 Die Umschaltung von Hand- auf Motorbetrieb erfolgt vollautomatisch und es ist kein Hand/Auto-Hebel vorgesehen. Das Handrad ließ sich auch im Motorbetrieb gefahrlos betätigen.
Die 3 802-Serie verfügt über einen separaten Anschlusskasten, der bequemer zu verdrahten ist und leicht erweitert werden kann. Durch die Installation verschiedener Steuerungspakete wird die Serie 802 zu einem funktionsreichen integrierten Produkt.
4 Die Serie 802 kann ein explosionssicheres Gehäuse haben, um ExdIIBT4Gb (GB3836.1-2010,GB3836.2-2010) zu erreichen.
5 802-Serie (einschließlich Ex-geschützter Einheiten) mit I P65 (GB4208-2008)-Gehäuse kann vollständigen Schutz vor Staub und Feuchtigkeit gewährleisten. Bei Bedarf kann ein IP67- oder IP68-Gehäuse bereitgestellt werden.
Struktur
Elektromotor: Der Elektromotor für das Ventil mit einer Nennlaufzeit von 10 Minuten ist außen am Kasten montiert. Hauptantrieb: Es besteht aus einer Ebene Stirnradgetriebe, einer Ebene Schneckengetriebe und Planetengetriebe mit geringerer Gangdifferenz, und schließlich treibt die Abtriebswelle den Ventilschaft an. 8023/3011 besteht aus einer Ebene Stirnradgetriebe, die der Sitznummer 8023 hinzugefügt wird. Hubsteuerung: Der Nockenmechanismus wird verwendet, und die Nockenwelle wird mit der Ausgangswelle mit zwei Mikroschaltern in Öffnungs- und Schließrichtung synchronisiert. Die Drehmomentsteuerung nutzt die axiale Bewegung des mit einer Tellerfeder ausgestatteten Schneckenrads, und die Bewegung des Schneckenrads, die proportional zum Ausgangsdrehmoment der Ausgangswelle ist, wird durch die Zahnstangen- und Ritzelstruktur in die Drehung der Drehmomentwelle umgewandelt . Die Drehmomentwelle ist mit einer Nocke und einem Mikroschalter in Öffnungs- und Schließrichtung ausgestattet. Mechanische Begrenzung: Begrenzungsschrauben sind sowohl in Öffnungs- als auch in Schließrichtung vorhanden, und die Abtriebswelle ist im Bereich von 80 Grad bis 100 Grad einstellbar. Manuelle/elektrische Umschaltung: Automatischer Umschaltmechanismus ohne Umschaltgriff. Anschlussdose: Das Basisprodukt ist mit einer separaten Anschlussdose ausgestattet. Integrierter Elektroschaltkasten: Der beiliegende erweiterte Schaltkasten ersetzt den Anschlusskasten, und die interne Komponentenplatine kann mit AC-Schützen, thermischen Überlastrelais, Servoverstärkern und anderen Steuerkomponenten ausgestattet werden, um verschiedene Steuerfunktionen zu vervollständigen.
1. Spezialmotor des Ventils
2. Hauptantriebssystem
3. Manuelles Schneckengetriebe (automatisches Umschalten)
4.Hubsteuerung und Öffnungsanzeigemechanismus
5. Drehmomentkontrollmechanismus
6. 1 mechanische Begrenzungsschraube für jede Öffnungs- und Schließrichtung
7. Anschlusskasten
8. Integrierter elektrischer Schaltkasten
Aufbau und Funktion
S Standardkonfiguration/funktionsfähige Stromversorgung
P Optionale Konfiguration/Funktion
T Mit Elektroschaltkasten
Stromversorgung
Schutz
Umgebungstemperatur
Wegschalter Schließer, Öffner, gemeinsamer Punkt Anzeige/Übertragung der Ventilstellung
S Mechanisches Zifferblatt synchronisiert mit der Ausgangswelle P 4-20 mA DC Ventilstellungssignalausgang (2 Wege verfügbar) Heizungs- und feuchtigkeitsfest S Jedes Produkt ist mit einem Raumheizungswiderstand ausgestattet
Mechanische Begrenzung
Einstellbare Begrenzungsschraube in Öffnungs- und Schließrichtung
Handbetrieb
S Ausgestattet mit Bedienhandrad (kein Schaltgriff)
Motorschutz
S Temperaturschutzschalter eingebettet in der Motorwicklung
TS Thermisches Überlastrelais als Überstromschutz installiert
Bedienfeld
P Optionale Bedientasten zum Öffnen und Schließen des Ventils vor Ort
TS ist mit einem abschließbaren Feld-/Fernbedienungsknopf und einem Knopf zum Öffnen, Schließen und Stoppen des Ventils ausgestattet
Auslassloch
S Jedes Produkt ist mit einem 2-G1/4"-Anschlusskabel ausgestattet
Anpassungsfunktion
PT stellt den Ventilöffnungsprozentsatz durch Analogeingang ein und unterstützt verschiedene Eingangssignale: {{0}}mA 0~5, 0~10V usw.
Wenn das Eingangssignal verloren geht, stoppt das Ventil in der ursprünglichen Position, oder das Ventil kann an Ort und Stelle geöffnet oder geschlossen werden. Es wird empfohlen, das Produkt mit einer Ausgangsdrehzahl von weniger als oder gleich 0,5 U/min für den Anpassungsbetrieb zu verwenden.
Controller P BF Elektrischer Stellungsregler ist optional für Produkte vom Basistyp (weitere Beispielbeschreibung)
Schaltplan
1. Die interne Verkabelung ist auf der rechten Seite der gestrichelten Linie oder innerhalb der gestrichelten Linie dargestellt.
2. Endschalter im Diagramm zeigen an, dass sich das Ventil in der Zwischenstellung befindet. Drehmomentschalter zeigen an, dass das Ventil nicht überdreht ist. Einführung Die elektrische Verkabelung hängt eng mit der Funktion der Produkte zusammen. Die Serie 802 ist mit umfangreichen Schaltplänen ausgestattet. Sie können unsere Website besuchen oder uns diesbezüglich kontaktieren. Dieses Buch beschreibt einige typische Verdrahtungsprinzipien. Die tatsächliche Verdrahtung unterliegt den mit den Produkten gelieferten Verdrahtungsplänen.
Entwicklung des Endschalterkontakts
Parametertabelle
Einzelheiten zum elektrischen Stellantrieb
