Artikel Körperbasis Nr. | Art | Abtriebsmoment (Nm) | Ausgangsdrehzahl (U / min) | Motorparameter (dreiphasig) | 90 ° volle Fahrzeit (S) | Gewicht des Basismodells (kg) | |
Referenzleistung (KW) | Nennleistung (A) | ||||||
SLP30 | SLP5-l | 50 | 1,0 | 0,04 | 0,26 | 15,0 | 23 |
SLP10-1 | 100 | 0,06 | 0,40 | ||||
SLP15-1 | 150 | 0,09 | 0,60 | ||||
SLP20-1 | 200 | 0,09 | 0,60 | ||||
SLP30-1 | 300 | 0,12 | 0,70 | ||||
SLP90 | SLP40-0.5 | 400 | 0,50 | 0,09 | 0,60 | 30,0 | 42 |
SLP40-1 | 1,0 | 0,18 | 0,95 | 15,0 | |||
SLP60-0.5 | 600 | 0,50 | 0,12 | 0,70 | 30,0 | ||
SLP60-1 | 1,0 | 0,18 | 0,95 | 15,0 | |||
SLP90-0.5 | 900 | 0,50 | 0,18 | 0,95 | 30,0 | ||
SLP90-1 | 1,0 | 0,25 | 1,30 | 15,0 | 56 | ||
SLP120 | SLP100-0.5 | 1000 | 0,50 | 0,25 | 1,30 | 30,0 | |
SLP100-1 | 1,0 | 0,37 | 1,60 | 15,0 | |||
SLP120-0.5 | 1200 | 0,50 | 0,25 | 1,30 | 30,0 | ||
SLP120-1 | 1,0 | 0,37 | 1,60 | 15,0 | |||
SLP300 | SLP200-0.5 | 2000 | 0,50 | 0,37 | 1,60 | 30,0 | 70 |
SLP200-1 | 1,0 | 0,55 | 1.40 | 15,0 | |||
SLP250-0.5 | 2500 | 0,50 | 0,37 | 1,60 | 30,0 | ||
SLP250-1 | 1,0 | 0,55 | 2.40 | 15,0 | |||
SLP300-0.5 | 3000 | 0,50 | 0,55 | 1.40 | 30,0 | ||
SLP800 | SLP400-0.25 | 4000 | 0,25 | 0,37 | 1,60 | 60,0 | 145 |
SLP400-0.5 | 0,50 | 0,55 | 2.40 | 30,0 | |||
SLP600-0.25 | 6000 | 0,25 | 0,55 | 2.40 | 60,0 | ||
SLP600-0.5 | 0,50 | 1,10 | 3,40 | 30,0 | |||
SLP800-0.25 | 8000 | 0,25 | 1,10 | 3,40 | 60,0 | ||
SLP1600 | SLP800-0.5 | 10000 | 0,50 | 1,50 | 4,50 | 30,0 | 220 |
SLP1000-0.3 | 12000 | 0,30 | 1,50 | 4,50 | 50,0 | ||
SLP1200-0.3 | 0,30 | 1,50 | 4,50 | 50,0 | |||
SLP1600-0.2 | 16000 | 0,20 | 1,50 | 4,50 | 75,0 | ||
Hinweise: Dieses Datenblatt enthält nur die zugehörigen Parameter des 380-V-Drehstrommotors. Der Garantiewert des Verhältnisses zwischen Motorsperrstrom und Nennstrom beträgt 7 und die Nennspannung. Die Zulage beträgt 20% des Garantiewertes. Wenn das Betriebsprodukt einphasig ist, werden die Parameter zu den Produktdokumenten und die Versandmarke angezeigt.
Beliebte label: Schwenkventil-Stellglied, China, Hersteller, Lieferanten, Fabrik, kaufen, Preis, Angebot

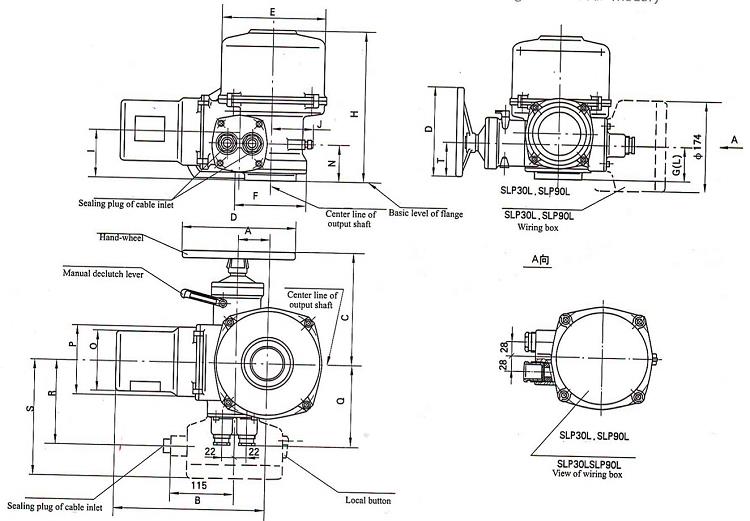

Konfigurationsdiagramm (Basismodell und allgemeines lokales Modell) SLP30, SLP90 und SLP30L, SLP90L Konfigurationsdiagramm
Konfigurationsdatenblatt für SLP30, SLP90 und SLP30L, SLP90L
EIN | B | C | D | E | F | G | H | ich | J | |
SLP30 | 55 | 270 (MAX) | 188 | Ф200 | 180 | Ф125 | 65 | 260 | 84 | ≈80 |
SLP30L | ||||||||||
SLP90 | 75 | 35 (MAX) | 205 | 250 | Ф202 | 175 | 87 | 287 | 98,5 | 110 |
SLP90L | ||||||||||
K | L | M | N | O | P | Q | R | S | T | |
SLP30 | 65 | 65 | Ф102 | Ф116 | ≈138 | 65 | ||||
SLP30L | 145 | 215 | ||||||||
SLP90 | 87 | 87 | Ф124 | Ф130 | 160 | 85 | ||||
SLP90L | 160 | 230 |
SLP120 ～ SLP1600 und SLP120L ～ SLPl600L Konfigurationsdiagramm (Basismodell und allgemeines lokales Modell)
SLP120 ～ SLP1600 und SLP120L ～ SLP 1600L Konfigurationsabmessungsblatt
EIN | B | C | D | E | F | G | H | ich | J | |
SLP120 | 103 | 360 (MAX) | 175 | 250 | Ф202 | 235 | 115 | 325 | 130 | 160 |
SLP120L | ||||||||||
SLP300 | 117 | 370 (MAX) | 200 | Ф300 | Ф202 | 270 | 134 | 352 | 157 | 175 |
SLP300L | ||||||||||
SLP800 | 134 | 460 (MAX) | 265 | 600 | Ф220 | Ф310 | 162/181 | 410/429 | 206/225 | 200 |
SLP800L | ||||||||||
SLP1600 | 134 | 480 (MAX) | 265 | 600 | Ф220 | 40440 | 230 | 530 | 293 | 270 |
SLP1600L | ||||||||||
K | L | M | N | O | P | Q | R | S | T | |
SLP120 | 66 | 140 | 25 | 82 | Ф124 | Ф130 | 210 | 85 | ||
SLP120L | 205 | 275 | ||||||||
SLP300 | 70 | 117 | 25 | 106 | Ф124 | Ф130 | 230 | 120 | ||
SLP300L | 215 | 285 | ||||||||
SLP800 | 85 | 225/244 | 37 | 126/145 | Ф165 | 250 | ||||
SLP800L | 250 | 320 | ||||||||
SLP1600 | 165 | 293 | 37 | 64 | Ф165 | 250 | ||||
SLP1600L | 250 | 320 |
Anmerkungen: Bei den Bruchdaten liegt der Zähler unter 6000N.m (einschließlich 6000N.m) der Spezifikation. Der Nenner ist 8000N.m Spezifikation.
Das grundlegende elektrische Steuerungsprinzip und die zugehörige Richtung
1. Das in diesem Diagramm angegebene Ventil befindet sich in der mittleren Position.
2. Die Komponenten in der Strichpunktlinie dieses Diagramms befinden sich im elektrischen Stellantrieb.
Vergleichstabelle für Terminalverbindungen
Terminals | U | V | W | E | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
NEIN von der | U | V | W | E | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
fünfzehn | KH | Heizrelais |
14 | RP1 | Potentiometer positionieren |
13 | STO STC | Drehmomentschalter |
12 | SL1 SL2 | Positionsendschalter |
11 | RH | Heizungswiderstand |
10 | HR HG HY | Anzeigelampe |
9 | SS SO SC | Fernbedienungstaste |
8 | T | Transformator |
7 | R | Widerstand |
6 | Idc | Stellungsanzeige Meter |
5 | QC | Netzschalter |
4 | RP2 | Modulationspotentiometer |
3 | FU | Sicherung |
2 | KO KC | Wechselstromschütz |
1 | M | Drehstrom-Asynchronmotor |
Nein. | Code | Beschreibungen |
Richtungen
Das obige Diagramm zeigt das grundlegende elektrische Steuerungsprinzip der elektrischen Stellantriebe der Serie SLP. Es kann die Steuerung für elektrische Ventile unter normalen Bedingungen durchführen. In den tatsächlichen Anwendungen stellt das elektrische Steuerungsprinzip viele Anforderungen. Beispielsweise müssen Steuerkontakte für Weg- und Drehmoment- und Passivanschlüsse hinzugefügt werden, ein lokaler Steuerschalter und ein lokaler / ferngesteuerter Umschalter erforderlich sein, eine Anzeigelampe für die lokale Ventilstellung erfordern, das genaue Potentiometer und den Ventilstellungsgeber (VOT) erfordern und erfordern die Funktion, mit der der elektrische Stellantrieb ein 4 ~ 20mA-Signal empfangen kann usw. Die Benutzer sollten daher die Anforderungen bei der Bestellung angeben. Unser Unternehmen stellt die Hauptbroschüre zur Verfügung, die alle elektrischen Steuerungsfunktionen für die Benutzer umfasst.
