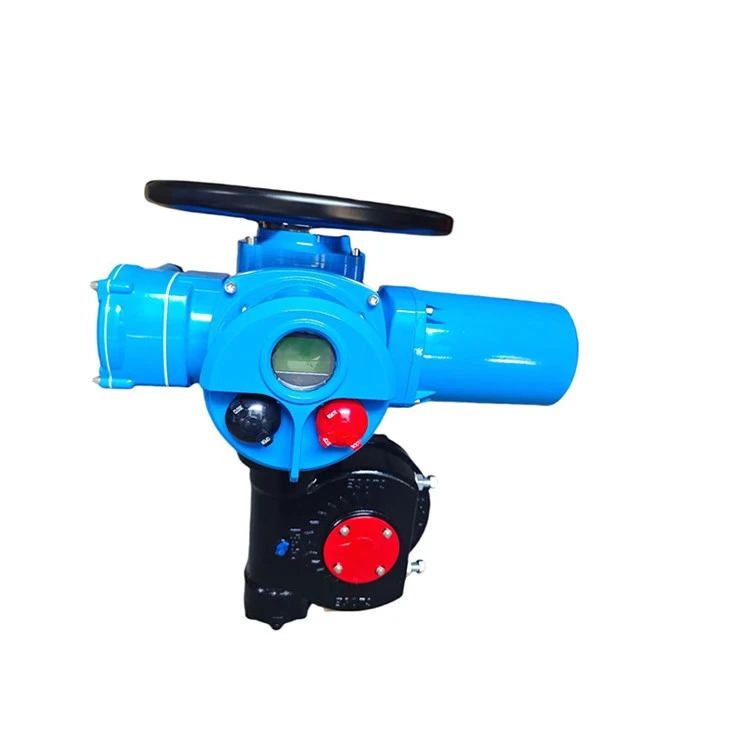

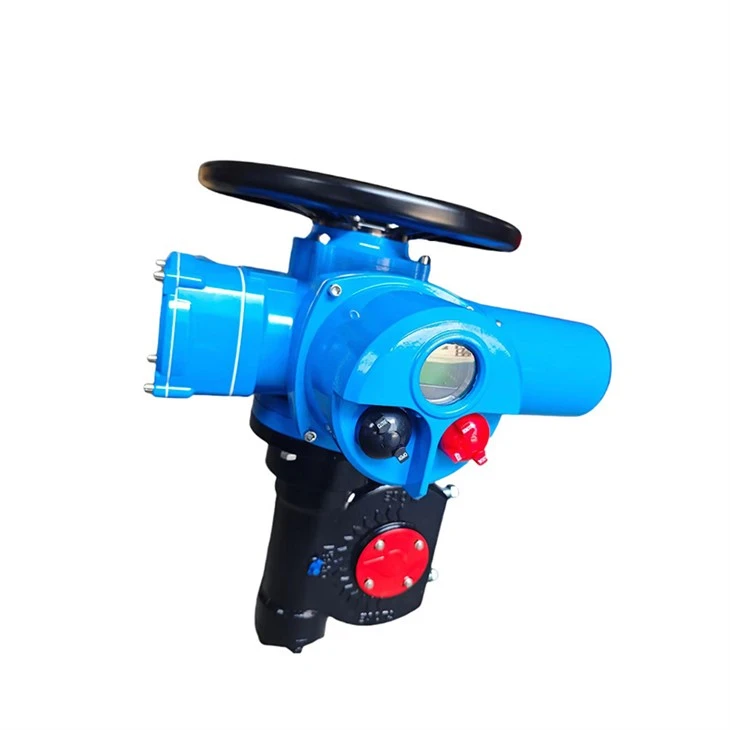

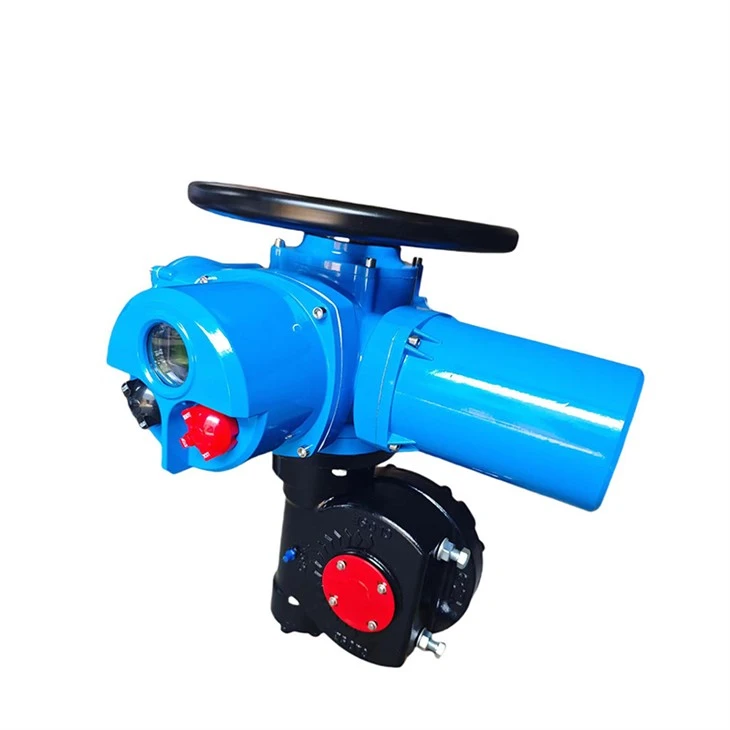

DQW Schwenkantrieb für Ventile

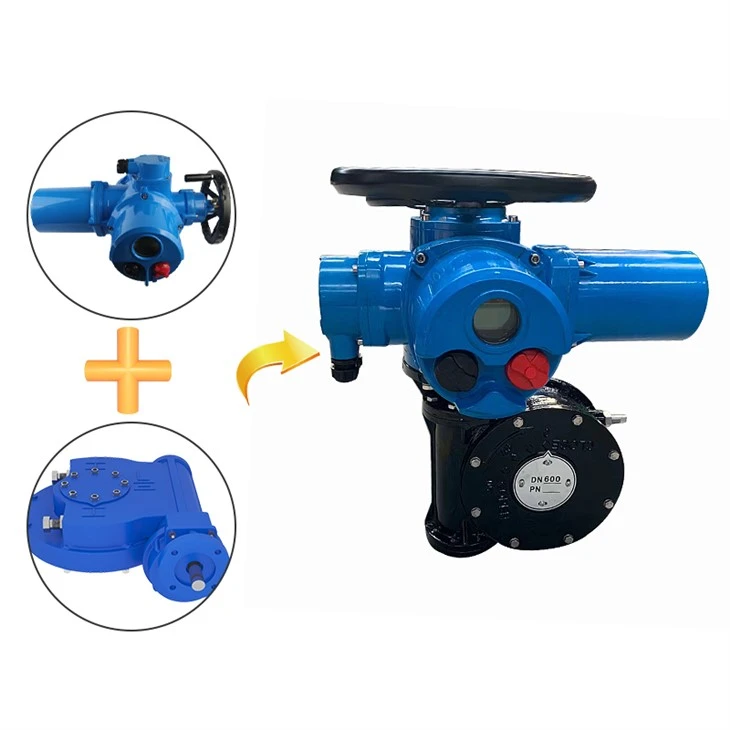

Der elektrische Ventilantrieb der DQW-Serie ist ein elektrischer Teildrehungs-Ventilantrieb, der für Kugelhähne, Absperrklappen und andere Ventiltypen sowie elektrische Dämpfer geeignet ist. Sein Strukturtyp ist ein kombinierter Typ, der aus einem elektrischen FRYDZW-Mehrdrehungsgerät und einem manuellen HBC-Teildrehungsgerät besteht. Die anwendbaren Umgebungsbedingungen, Temperatur, Temperatur, Höhe und Schutzstufe dieser Produktreihe können alle das Niveau der entsprechenden Spezifikationsprodukte von DZW erreichen. Die technische Leistung und das elektrische Steuerungsprinzip sind ebenfalls dieselben wie bei den DZW-Produkten.
Schneckengetriebe
Hauptmerkmal:
· Komplett gekapseltes Getriebe
· Integriertes Fett verbessert die Lebensdauer und dichtet ab
· Eine große Auswahl an Übersetzungsverhältnissen ermöglicht die Auswahl beliebiger Eingangsübersetzungen für eine breite Palette von Anwendungen
HBC ist das stärkste Schneckengetriebe auf dem Markt. Es bietet kontinuierliche, störungsfreie Leistung und erfordert
Es wird hauptsächlich in Schlüsselprozesspositionen der Durchflussregelung in Kernkraftwerken und Wasserkraftwerken eingesetzt
Die Kombination aus Schneckengetriebe der HBC-Serie kann eine Vierteldrehung mit niedrigerer Geschwindigkeit und höherem Drehmoment liefern, und das Drehmoment kann 600,000Nm erreichen
· Der Winkel und die Ausrichtung der Schneckenhalterung sind vollständig selbsthemmend
· Die abnehmbare und leicht zu verarbeitende Antriebshülse ermöglicht die bequeme Verarbeitung der passenden Anschlussgröße;
· 0 Grad ~90 Grad mechanische Begrenzung · Der Schutzgrad ist IP 67 (kundenspezifisch IP68)
· Die Betriebstemperatur beträgt -40 Grad bis +120 Grad; (spezielle Umgebungsanforderungen können angepasst werden)
Ultra-Drehmoment-Getriebe
Der elektrische Ventilantrieb vom Typ DZW besteht aus sechs Teilen, nämlich dreiphasigem Asynchronmotor für den elektrischen Ventilantrieb, Getriebesteuermechanismus, handelektrischem Schaltmechanismus, Handradteilen und elektrischen Teilen
Schematische Darstellung der Übertragung
1. Motor 2.3. Stirnrad 4. Schnecke 5. Schneckenrad 6. Ausgangswelle 7.8. Kegelrad 9. Hubkontrollmechanismus 10. Zwischenrad 11. Einstellbarer Öffnungsindikator 12. Obere Ringnut der Schnecke 13. Kurbel 14. Drehmomentkontrollmechanismus 15. Tellerfedersatz
Elektrische Teile
Der Öffnungsanzeiger und der Hubregler sind integrierte Strukturen, die gemeinsame Teile der gesamten Serie sind. Das Eingangszahnrad wird vom Einerzahnrad des Zählers angetrieben. Nach der Verzögerung dreht sich die Anzeigeplatte mit dem Öffnen und Schließen des Ventils, um die Öffnungs- oder Schließposition des Ventils anzuzeigen. Die Welle des Potentiometers und die Anzeigeplatte drehen sich synchron zur Fernanzeige der Öffnung, und der Winkel zwischen der geöffneten Position und der geschlossenen Position der Anzeigeplatte kann durch Verschieben der Umdrehungszahl zum Einstellen des Zahnrads geändert werden.
Der Hubregler verwendet das Prinzip des Dezimalzählers, wodurch eine hohe Steuerpräzision erreicht wird. Gemeinsame Teile für die gesamte Serie. Sein Funktionsprinzip ist: Ein Paar großer und kleiner Endzahnräder im Untersetzungsgetriebe treibt das aktive Ritzel (Z=8) an und treibt dann den Hubregler an. Nachdem der Hubregler entsprechend der Öffnungs- und Schließposition des Ventils eingestellt wurde, dreht sich die Nocke um 90 Grad, wenn der Regler mit der Ausgangswelle in die eingestellte Position gedreht wird, wodurch der Mikroschalter aktiviert wird, die Stromversorgung des Motors unterbrochen wird und der Motor stoppt, um die Hubbegrenzung des elektrischen Stellantriebs zu erreichen.
Der Motor ist extern, mit guter Leistungsleistung, die Ausgangsdrehzahl des Produkts hat einen breiten Auswahlbereich und das Ausgangsdrehmoment entspricht vollständig dem GB/T24923-2010-Standard
Der elektrische Aktuator des Basistyps verfügt über ein Zeigeranzeigefenster, und der Aktuator des Einstelltyps verfügt über ein Design mit einer verspiegelten Oberfläche des Zeigeranzeigefensters und einem vertieften Knopf, um eine Wasseransammlung zu verhindern.
Der unabhängige abgedichtete Klemmenblock kann die Abdichtung der elektrischen Teile im Inneren des elektrischen Aktuators gewährleisten und die Schutzfähigkeit des Aktuators verbessern.
Bilder von passenden Ventilen
Blindplattenventil
Absperrventil
Absperrschieber
Absperrklappe
