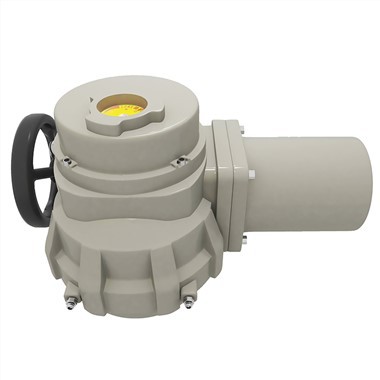

Elektrischer Antrieb
1, GEHÄUSE
Standardgehäuse, strahlwassergeschützt und wasserdicht gemäß IP 67, NEMA 4 und 6
2, MOTOR
Der Käfigläufermotor ist gekapselt und verfügt über ein hohes Stillstandsdrehmoment und eine geringe Eigenkraft zum Öffnen und Schließen von Ventilen. Aluminiummotoren sind mit einem integrierten Wärmeschutz ausgestattet.
3, KLEMMENANSCHLUSS UND VERDRAHTUNG
Die Klemmenanschlüsse sind vom Typ „WAGO“, was den Anschluss der Verkabelung sehr einfach und unkompliziert macht. Der elektrische Schaltkreis ist für ein- und dreiphasige Spannung standardisiert. Zusätzliche Anschlüsse sind auf Anfrage erhältlich.
4, ANORDNUNG DER INTERNEN KOMPONENTEN
Interne mechanische und elektrische Komponenten sind modular aufgebaut und können zu Wartungszwecken leicht entfernt werden. Zusätzliches optionales Zubehör ist ebenfalls möglich.
5, ENDSCHALTER
Ein Paar Endschalter wird durch einfache, zuverlässige und einstellbare Nockenplatten aktiviert, die direkt auf der Mittelsäule montiert sind und von dieser angetrieben werden. Das einzigartige Nockenplattendesign lässt kein Überfahren der Endschalter zu.
6, DREHMOMENTSCHALTER
Elektrische Antriebe ab 100 Nm sind mit Drehmomentschaltern zum Überlastschutz ausgestattet.
7, HEIZUNG
Um Kondensation aufgrund von Wetter- und Temperaturschwankungen zu verhindern und außerdem die internen Komponenten sauber und trocken zu halten, ist in allen elektrischen Antrieben ein 20-Watt-Heizgerät vorhanden.
8, SELBSTVERRIEGELUNGSMECHANISMUS
Aufgrund der Schneckengetriebe-Konstruktion sind alle elektrischen Antriebe selbsthemmend.
9, HANDRAD
Die richtige Größe des Handrads am elektrischen Antrieb gewährleistet ausreichend Kraft für einen sicheren und effizienten Notbetrieb.
10, MANUELLE ÜBERSTEUERUNG
Durch Ziehen des Hebels und Drehen des Handrads einkuppeln. Der Hebel wird automatisch ausgekuppelt, wenn die Stromversorgung eingeschaltet wird, und das Handrad dreht sich als zusätzliche Sicherheitsfunktion nicht.
11, VISUELLE POSITIONSANZEIGE
Die visuelle Positionsanzeige ist direkt auf der zentralen Antriebssäule montiert, um die visuelle Position des Ventils anzuzeigen.
12,ENDSTOPPER
Je 1 für die Offen- und Geschlossen-Position (einstellbar), dienen zum Überlaufschutz.
13,POTENTIOMETER-OTIONAL
Ist auf Anfrage erhältlich und dient zur Bereitstellung und Übertragung einer Fernanzeige der Ventilposition.
14,MONTAGE 8 ADAPTION
Die Montagemaße des unteren Flansches entsprechen ISO 5211. Für jeden elektrischen Antrieb ist eine Adapter-Antriebsbuchse im Lieferumfang enthalten, die abnehmbar und für die Bearbeitung auf die passende Ventilschaftgröße geeignet ist.
