SD Quarter Turn Electric Aktuator
SD Nicht-invasive intelligente elektrische Aktuator
SD Non-invasive intelligente elektrische Aktuator ist die Ausführungseinheit in Industrieautomatisierungsinstrumenten. Es empfängt Signale von Steuercomputern wie Regulatoren, SPS, DCS und vervollständigt automatisch die Einstellfunktion. Es ist ein unverzichtbares Hauptgerät in automatischen Steuerungssystemen.
VORTEILE
7 Hauptfunktionen
Nr. 1
Mit der LCD-Anzeige können verschiedene Symbole, Zahlen und Zeichen vor Ort für die Schnittstelle zwischen Mensch und Maschine angezeigt werden, um die Parametereinstellung, Debugging und Fehlerdiagnose durchzuführen.
Nr. 2
Die Phasensequenz der Dreiphasen-Stromversorgung der Eingabe kann automatisch korrigiert werden.
Nr. 3
Wenn ein Fehler auftritt, stoppt er an der ursprünglichen Position und gibt ein Fehlerstatussignal an.
Nr. 4
Funktionsaufzeichnungsfunktion der Betriebsdaten: Bequeme Parametereinstellung, keine Notwendigkeit, das Gehäuse zu öffnen, kann der elektrische Aktuator lokal über den Handbetreiber eingestellt und betrieben werden.
Nr. 5
Es kann Alarmkontakte ausgeben und Ventilposition angezeigt werden.
Nr. 6
Es kann Statussignale bereitstellen, die vollständig offene und vollständig geschlossene Positionen anzeigen.
Nr. 7
Wenn der negative Grenzwert das maximale Kontrolldrehmoment überschreitet, öffnet sich der Ausgang und schließt die Reiserichtung des Drehmomentüberlastungszustands.
Lokale Betriebseinheit: Der lokale Magnetschalter ist vollständig aus dem Elektrikbox isoliert und kann zwischen lokalen und fernbedingten Steuerungszuständen wechseln, um den Aktuator leicht zu steuern und einzustellen.
Dialogfenster des Menschenmaschine: Es zeigt die Ventilposition, das Drehmoment und den Funktionsstatus des Aktuators in Chinesisch\/Englisch, Zahlen, Grafiken usw. an.
Motor: Es hat ein hohes Startdrehmoment, ein niedriges Trägheitsmoment, kleine Startstrom- und gute Servoeigenschaften.
Leistungsstarke integrierte Schaltung: Mit weniger elektronischen Komponenten und komplexen elektronischen Verkabelung weist der elektrische Stellantrieb ein hohes Maß an elektronischer Kontrollzuverlässigkeit auf. Der Absolute -Encoder verfügt über eine Reihe von Beschleunigungsrädern, die mit der Antriebsantriebswelle angeschlossen sind, die den Schlaganfall automatisch ohne Mikroschalter einstellen kann.
Ausgangswelle: Mit dem Spline -Design kann die Position der Ausgangswelle entsprechend dem Ventilöffnungs- und Schließgrad und -position willkürlich eingestellt werden, was den Betrieb erleichtert.
Der Aktuator verwendet einen Messmechanismus für Overtorque-Schutz. Wenn der eingestellte Drehmomentbereich überschritten wird, wird der Stellantrieb eingesperrt, um das Signal in diese Richtung auszugeben, und der Motor hört auf zu drehen, wodurch das Ventil, die Getriebeteile des Aktuators und den Motor geschützt werden. Wenn der Fehler beseitigt wird, kann der Stellantrieb den normalen Betrieb wieder aufnehmen, indem er das Signal ausschaltet oder sofort umkehrt.
Absolute Encoder: Automatische Reiseeinstellung ohne Mikroschalter.
Installationsmethode
Bequeme Begrenzungsanpassung
Selbstsperrung bei jeder Geschwindigkeit
Durchgangsgetriebe zwischen Motor und Ventil
Mechanische Hauptteile haben einen guten Stoßwiderstand
Keine regelmäßige Wartung erforderlich, Getriebeschmierung ist fürs Leben wirksam
Hoher Effizienz und geringer Verschleiß von Gangsystemen
Hohe Effizienz und geringe Rauschen
Handrad dreht sich nicht während des elektrischen Betriebs, des Handbuchs und des elektrischen Betriebs automatisch umschalten
Hohe Übertragungseffizienz
Der intelligente Aktuator kombiniert effektiv die hohe Übertragungseffizienz des Wurmantriebs und der Planetenträger, um den Energieverbrauch des Motors zu verringern. Die kontinuierliche Forschung von Tianjin Freya Automation Technology Co., Ltd., die über Materialien, Schmiermittel, Selbstverriegelungsgeräte (sichergestelltes Drehmoment am Ventil sicherstellen) und das Produktdesign die hohe Effizienz des Wurmantriebs vollständig entwickelt haben, um einen hohen Drehmomentbetrieb zu gewährleisten, wenn der Motor unterstreicht wird.
Die mechanische Architektur der Aktuatoren in allen Produktreihen besteht aus einer direkten mechanischen Übertragung von Handrad zu Ausgang (ohne Wurmantrieb), wodurch eine hohe Übertragungseffizienz von Handrad zu Ausgang gewährleistet wird. Alle direkten mechanischen Getriebe sind mit Selbststockgeräten ausgestattet, die auch ohne Betrieb für elektrische Steuerung und manuelle Geräte verwendet werden können. Der Sensor ist direkt an die Ausgangswelle angeschlossen, um eine genaue Positionsmessung zu gewährleisten. Das mechanische Design unserer elektrischen Aktuatoren optimiert das Motor- und Handradgetriebe und kann bei allen Geschwindigkeiten selbst speichern.
Motormerkmale
Der im elektrischen Stellantrieb verwendete asynchrone Motor hat das höchste theoretische Drehmomentverhältnis.
Dieses Design ermöglicht es dem Aktuator, mit operativen Schwierigkeiten und häufigem Start umzugehen.
Asynchrone Motoren haben ein hohes Startdrehmoment
Motorüberlastschutz
Überhitzungsschutz von Motor
Motorisolierung Grad f

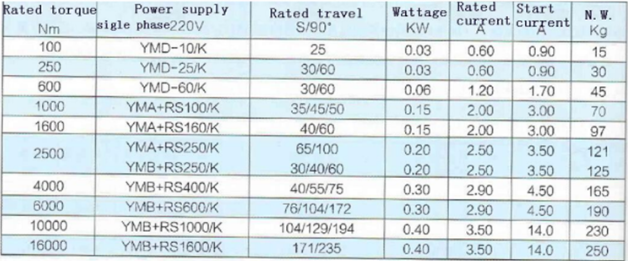

Technische Daten
Anwendungen
