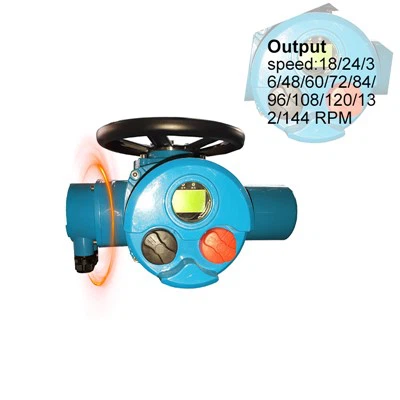

elektrischer Aktuator
Das nicht permanable Push-Taste-Schalterbetriebsfeld wird angewendet, um eine vollständige wasserdichte und staubsichere Struktur zu erzielen.
· Wenn der Drehmomentschalter erkannt wird, wird die Status Quo -Wartungsfunktion hinzugefügt.
· LCD -Flüssigkristallanzeigebildschirm, Datenüberwachungsfunktion.
Fieldbus (Profibus-DP) Kommunikationsfunktion.
Produktvorteile
Doppelschichtversiegelungsstruktur, wasserdichtes Allwetter (IP68), explosionssichere Struktur
Alle Teile nehmen mit O-Ring und V-Ring eine doppelten Schicht-Dichtungsstruktur an, die IP68 (72 Stunden wasserdicht unter 8 Metern Tauchen), sorgt für feuchtigkeitsdichtes, staubdicht Flammenverbreitung. Diese Strukturen entsprechen Ihren Anforderungen an hohe Qualität, Sicherheit und Haltbarkeit.
Struktur mit mehreren Einheiten
Die funktionellen Einheiten, aus denen der elektrische Stellantrieb besteht, sind unabhängig voneinander, leicht zu entfernen und zu kombinieren und können bequem erweitert werden.
Unabhängige Handradwelle, seitlich montierte Struktur
Elektrischer Aktuator, manuelle Steuerung wird durch Handschwingen erreicht. Das Handrad wird direkt mit dem Wurm durch das Spornrad veraltet, wodurch die Beschädigung des manuellen Aktuators während des manuellen Betriebs effektiv verhindert wird. Alle Serien von Handrädern sind seitlich montiert, was für den manuellen Betrieb sehr bequem ist.
Produktzusammensetzung
Steuereinheit
Handrad
Motor
Kabeleintritt
Ein hohes Startdrehmoment/niedrige Trägheitsmotor wird verwendet.
Nach dem Start kann das Drehmoment schnell den Spitzenwert erreichen. Eingebauter thermischer Schutz und genaues Temperaturerkennungsgerät verhindern, dass der Motor brennt und sicherstellt, dass der Motor seinen Effizienz maximieren kann.
Integrierte Einheit
Zu den Standardeinstellungen gehören die Tasten Öffnen/Schließen/Stopp und Öffnen/Fehler/Schließen von Anzeigenlichtern, Überwachungsausführungsgerät, lokale Taste/Fernbedienungsauswahl, Überwachung der Rückwärtsphase, photoelektrischer Koppler usw. Diese Einheit wird hauptsächlich in Anlässen verwendet, bei denen lokale Steuerelemente steuern. wird mit Fernbedienungsschaltungen erreicht.
Betriebseinheit
Der LCD -Anzeigebildschirm kann ausgewählt werden.
Klemmeneinheit
Es handelt sich um eine unabhängige terminale Blockstruktur und übernimmt die Dichtung vom Typ O-Typ und V-Dichtung vom Typ V-Typ, doppelte Dichtungsstruktur, breiten Kabelraum, und alle Anschlüsse können leicht vor Ort verdrahtet werden.
Einheit Schalter
Einschließlich des Limitschalters, des Drehmomentschalters, des Positionsindikatorsbegrenzungsschalters, das von einem Zählgetriebe angetrieben wird, kann eine hohe Zuverlässigkeit an jeder vorgegebenen Position gewährleisten. Diese Art des Grenzschalters ist einfach eingestellt und kann nach der Einstellung mit einem Schraubendreher festgezogen werden.
Drehmomentschalter
Wenn das Ausgangsdrehmoment auf der Ausgangswelle des elektrischen Stellantriebs größer als der festgelegte Wert ist, schaltet der Drehmomentschalter den Motor automatisch aus. Der voreingestellte Drehmoment kann zum Zeitpunkt des Versands oder durch Zurücksetzen des Skalierungswerts vor Ort eingestellt werden.
Positionsindikator
Der Indikationswinkel ist breit, die Linearität ist gut und die dynamischen Informationen und Variablen von Ventilen und elektrischen Aktuatoren sind in Prozent genau angegeben.
Schubeinheit
Die Schubeinheit besteht aus einem Schublager und zwei Buchsen. Die Gewindebuchse wird für Multi-Turn-Ventile verwendet, und die Schlüsselbuchse an der Innenwand wird für Teilsperrventile verwendet. Die Buchse ist eine abnehmbare Struktur für die einfache Installation.
Handrad
Das Handrad aller Reihe elektrischer Aktuatoren ist für den manuellen Betrieb montiert.
Handradwelle
Die Handradwelle ist mit dem Wurm durch ein Spurgetriebe verspätet, um die manuellen Teile während des manuellen Betriebs zu beschädigen. Es stehen zwei Zahnräder zur Auswahl, um die Bedürfnisse der Kunden nach verschiedenen Drehmomenten und Geschwindigkeiten zu ermöglichen.
Hebelwechsel
Der Schalthebel kann den Betrieb von elektrisch auf manuell wechseln, während der Motor ausgeführt wird. Die Standardversorgung ist automatisch. (Manuelles Schalten kann speziell geliefert werden)
Produktspezifikationen
Feldbuskommunikation

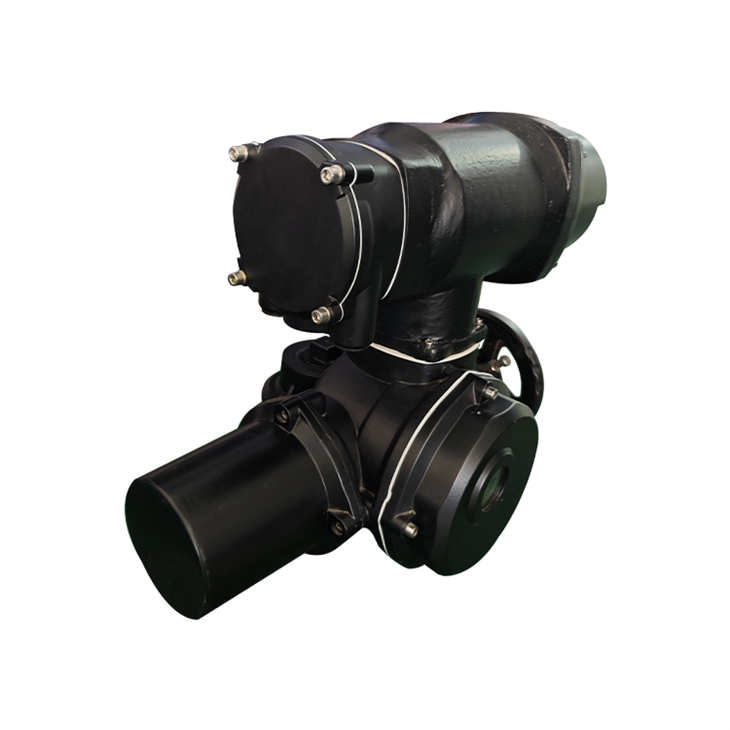

Beliebte label: DZW rotierende Elektrikautomatisierungsgerät 380 V, China, Hersteller, Lieferanten, Fabrik, Kauf, Preis, Angebot
