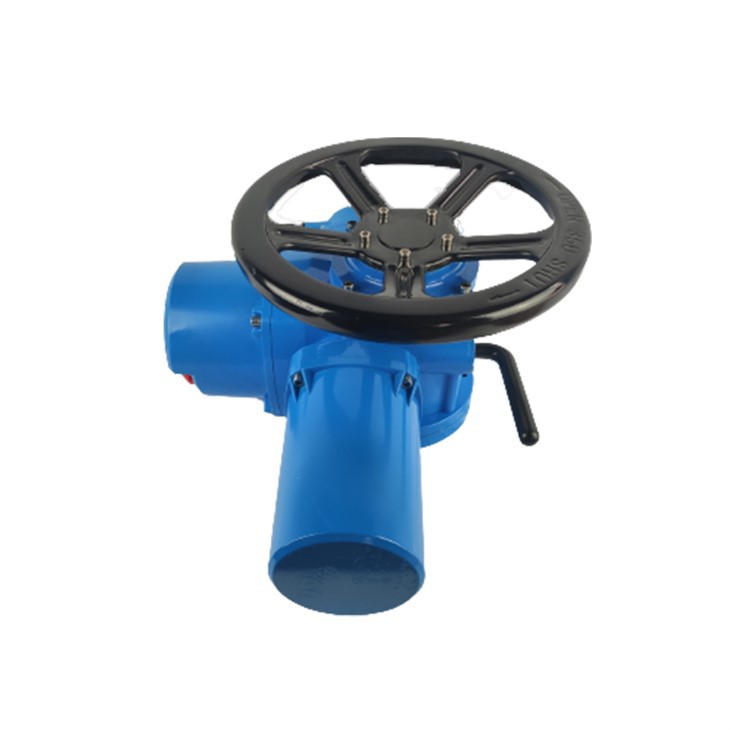

Elektrischer Ventilantrieb DZW
Der elektrische Ventilantrieb mit mehreren Drehungen ist ein Antriebsgerät für Ventile, um eine Öffnungs-, Schließ- oder Modulationssteuerung zu realisieren. Es eignet sich für Absperrschieber, Kugelventile, Membranventile, Kolbenventile, Drosselventile, Schleusenventile usw. Es kann für Ventile mit steigendem Schaft und Ventile mit verdecktem Schaft verwendet werden.
Diese Reihe elektrischer Geräte zeichnet sich durch vollständige Funktionen, zuverlässige Leistung, geringe Größe, geringes Gewicht sowie bequeme Verwendung und Wartung aus. Am Ventil können Fernsteuerung, zentrale Steuerung und automatische Steuerung implementiert werden. Weit verbreitet in der Elektrizitäts-, Metallurgie-, Erdöl-, chemischen Industrie, Papierherstellung, Abwasserbehandlung und anderen Branchen.
Die Leistung dieses Produkts entspricht den Bestimmungen von JB/T8528-1997 „Technische Bedingungen für gewöhnliche elektrische Ventilantriebe“. Die Leistung des explosionsgeschützten Typs entspricht GB3836.1-2000 „Elektrische Ausrüstung für explosionsgefährdete Gasatmosphären Teil 1: Allgemeine Anforderungen“, GB3836.2-2000 „Elektrische Ausrüstung für explosionsgefährdete Gasatmosphären Teil 2: Explosionsgeschützter Typ.“ „d““ und die Bestimmungen von JB/T8529-1997 „Technische Bedingungen für explosionsgeschützte elektrische Ventilantriebe „d“.
Elektrische Drehantriebe werden nach Schutzarten klassifiziert: Außentyp und explosionsgeschützter Typ;
Je nach Steuermodus: Es gibt intelligente Ein-Aus-Typen und intelligente Modulationstypen.
Je nach Verbindungstyp gibt es Drehmomenttyp, Kraftwerkstyp und Schubtyp.
Technische Parameter
Stromversorgung: konventionell, dreiphasig 380 V (50 Hz), speziell,
dreiphasig 660V, 415V (50Hz, 60Hz)
Einphasig 220 V, 110 V (50 Hz, 60 Hz)
Arbeitsumgebung:
Umgebungstemperatur: -20~+60 Grad (Sonderbestellung: -40~+80 Grad)
Relative Luftfeuchtigkeit:<95% (at 25C)
Schutzart, die Außenart wird an Orten ohne brennbare, explosive und nicht korrosive Medien eingesetzt. Zu den explosionsgeschützten Produkten gehören dI und dIBT4. dI eignet sich für Arbeitsflächen außerhalb des Abbaus in Kohlebergwerken, und dIBT4 wird in Fabriken verwendet und ist für explosive Gasgemische geeignet, deren Umgebung der Gruppe IIA und IIB T1~T4 entspricht. Schutzart: IP55 (Sonderbestellung IP65, IP67)
Einschaltdauer: Kurzzeit 10 Minuten (Sonderbestellung 30 Minuten).
Modellzusammenstellung
Modelle
Manuell-elektrischer Mechanismus
Der manuell-elektrische Schaltmechanismus ist ein halbautomatischer Schaltmechanismus. Der Griff muss zum Umschalten im manuellen Zustand gezogen werden und er läuft automatisch, wenn der manuelle Zustand in den elektrischen Zustand wechselt. Es besteht aus einem Griff, einem Schaltstück, einer aufrechten Stange, einer Kupplung, einer Druckfeder usw. Wenn eine Handradbedienung erforderlich ist, schieben Sie den Griff in die manuelle Richtung, und das Schaltstück hebt die Kupplung an und drückt die Druckfeder zusammen . Wenn der Griff in eine bestimmte Position gedrückt wird, löst sich die Kupplung vom Schneckenrad und greift in das Handrad ein. Gleichzeitig steht die aufrechte Stange unter der Wirkung der Torsionsfeder aufrecht auf der Stirnseite des Schneckenrads und verhindert so ein Herunterfallen der Kupplung. Nachdem der Schaltvorgang abgeschlossen ist, kann der Griff losgelassen und das Handrad zur Bedienung verwendet werden. . Wenn ein elektrischer Betrieb erforderlich ist, treibt der Motor das Schneckenrad zum Drehen an, und die aufrechte Stange, die an der Endfläche des Schneckenrads getragen wird, fällt nach unten. Unter der Wirkung der Druckfeder bewegt sich die Kupplung schnell in Richtung des Schneckenrads, greift in das Schneckenrad ein und löst sich gleichzeitig vom Handrad, wodurch automatisch ein manueller Betrieb realisiert wird. Übergang in den elektrischen Zustand.
Anwendungen
Elektrische Multiturn-Antriebe der Z-Serie eignen sich zum Öffnen und Schließen von Teilen von Ventilen mit linearer Bewegung, wie Absperrschieber, Kugelventile, Membranventile, Tore, Wasserventile usw. Zum Öffnen, Schließen oder Regeln des Ventils. Fernsteuerventil wird erreicht, die wesentliche Antriebssteuerung und automatische Steuerung. Sie verfügen über umfassende Funktionen, zuverlässige Leistung, fortschrittliche Steuerungssysteme, geringe Größe, geringes Gewicht sowie einfache Bedienung und Wartung. Weit verbreitet in der Elektrizitäts-, Metallurgie-, Erdöl-, Chemie-, Papier-, Entschwefelungs- und Staubentfernungs-, Abwasserbehandlungs- und anderen Industriezweigen. Elektrische Stellantriebe mit mehreren Drehungen sind: Außentyp, explosionsgeschützt, Gesamtmodulatortyp, Gesamttyp Explosion, Explosionsgesamtmodulatortyp. Je nach Verbindungstyp ist es auch unterteilt in Drehmoment und Schub.
