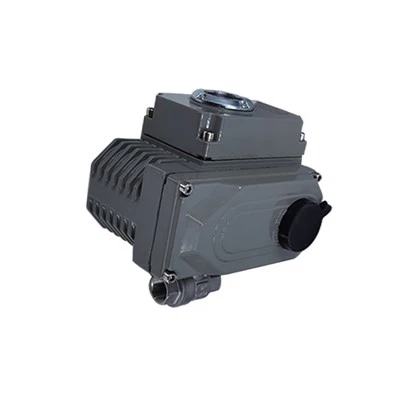

Elektrischer Kugelhahn mit Innengewinde
Produktbeschreibung
Das elektrische Kugelventil mit Gewinde hat eine integrierte Struktur und ist mit dem elektrischen Antrieb abgestimmt. Es kann durch Eingabe eines (4-20 mA DC, 0-10 V DC oder 1-5 V) Signals oder einer einphasigen Stromversorgung betrieben werden. Es hat starke Funktionen, ist klein, leicht und kostengünstig. Es bietet zuverlässige Leistung, einfache Anpassung, große Zirkulationskapazität und andere Eigenschaften. Derzeit wird das Ventil häufig in industriellen Automatisierungssteuerungssystemen in den Bereichen Lebensmittel, Umweltschutz, Leichtindustrie, Erdöl, Papierherstellung, chemische Industrie, Lehr- und wissenschaftliche Forschungsgeräte, Strom und anderen Branchen eingesetzt.
Merkmale
Elektrische Kugelhähne mit Gewinde und stumpfgeschweißte Kugelhähne werden in integrale (einteilige), zweistufige und dreistufige Typen unterteilt. Der Ventilkörper wird mithilfe einer aus Taiwan eingeführten fortschrittlichen Technologie gegossen. Er hat eine vernünftige Struktur und ein schönes Aussehen. Der Ventilsitz hat eine elastische Dichtungsstruktur, die zuverlässig abdichtet und leicht zu starten ist. Der Ventilschaft hat eine unten montierte Struktur mit einer umgekehrten Dichtung. Wenn sich der Ventilhohlraum ungewöhnlich stark erwärmt, wird der Ventilschaft nicht beeinträchtigt. Zweiteilige und dreiteilige Kugelhähne haben auch Anschlussformen für Stumpfschweißen (BW) und Muffenschweißen (SW). Sie können auch mit Halterungsplattformen und Verriegelungsvorrichtungen nach internationalem ISO-Standard ausgestattet werden.
Elektrischer Kugelhahn mit Gewinde (Standardtyp) Gesamtabmessungen
Elektrischer Kugelhahn mit Gewinde (Halterungsloser Typ) Gesamtabmessungen
Hinweis: Die Abmessungen in der Tabelle sind ohne Zubehör. Darüber hinaus können sich die Daten aufgrund von Produktverbesserungen und technologischen Innovationen ändern. Bitte wenden Sie sich für spezifische Einzelheiten an den Verkäufer.
Funktionsprinzip des elektrischen Kugelhahns
Der elektrische Kugelhahn ist hauptsächlich auf die Einstellung des Stroms im elektrischen Antrieb angewiesen, um den Kugelhahn zu betätigen. Das Eingangs- und Ausgangssignal des elektrischen Antriebs ist ein Standardsignal mit 4-20 mA und 220 VAC Stromversorgung. Die Motoreinheit treibt das Winkeldrehmoment der Zahnradturbinenschnecke an, um das Öffnen und Schließen des Kugelhahns zu steuern, die Strömungsrichtung des Mediums zu verteilen und zu ändern oder den Anteil der Ventilkerndrehung einzustellen, d. h. die Öffnung des Ventils ist proportional zur Steuerflüssigkeit oder ein Prozentsatz.
Anwendung eines elektrischen Kugelhahns
Elektrische Kugelhähne müssen nicht manuell bedient werden, sondern werden intelligent gesteuert. Im Produktionsprozess bestimmen die Umgebung und der Standort alle Faktoren. Es gibt verschiedene elektrische Kugelhähne, die in Umgebungen mit hohem Druck, hoher Temperatur oder niedrigem Druck und niedriger Temperatur verwendet werden. Die folgenden Punkte sind zu beachten:
1. Bei niedrigen Temperaturen und niedrigem Druck bedarf das Material keiner großen Anpassung.
2. Bei hohem Druck und hohen Temperaturen sollten als Material für das elektrische Kugelventil hochtemperatur- und hochdruckbeständige Materialien wie Edelstahl und Legierungen ausgewählt werden. Diese Materialien können hohem Druck und hohen Temperaturen standhalten.
3. Die Innenteile des elektrischen Kugelhahns müssen ausgetauscht werden, um Schäden am Ventilkern zu verringern, was sich auch positiv auf den Durchfluss des Mediums auswirkt und ein Verkoken und Verstopfen des elektrischen Kugelhahns verhindert.
4. Wenn der elektrische Kugelhahn geöffnet wird, können vibrationsvermeidende Mechanismen installiert werden, um eine Beschädigung der inneren Struktur des elektrischen Kugelhahnkerns beim Öffnen zu verhindern.
Produktzubehör
Die Verwendung von Kugelhähnen
Da bei Kugelhähnen normalerweise Gummi, Nylon und PTFE als Sitzdichtringmaterialien verwendet werden, wird ihre Betriebstemperatur durch das Sitzdichtringmaterial begrenzt. Die Absperrfunktion des Kugelhahns wird dadurch erreicht, dass die Metallkugeln unter Einwirkung des Mediums zwischen den Kunststoffventilsitzen gegeneinander gedrückt werden (schwimmender Kugelhahn). Unter Einwirkung eines bestimmten Kontaktdrucks erfährt der Ventilsitzdichtring in lokalen Bereichen eine elastisch-plastische Verformung. Diese Verformung kann die Fertigungsgenauigkeit und Oberflächenrauheit der Kugel ausgleichen und die Dichtleistung des Kugelhahns sicherstellen. Und da der Sitzdichtring eines Kugelhahns normalerweise aus Kunststoff besteht, müssen bei der Auswahl der Struktur und Leistung des Kugelhahns die Feuerbeständigkeit und der Brandschutz des Kugelhahns berücksichtigt werden, insbesondere in der Erdöl-, Chemieindustrie, Metallurgie und anderen Abteilungen, in brennbaren und explosiven Medien. Wenn Kugelhähne in Geräten und Rohrleitungssystemen verwendet werden, muss der Feuerbeständigkeit und dem Brandschutz mehr Aufmerksamkeit gewidmet werden.
Normalerweise werden Kugelhähne bei Zweipositionseinstellung, strenger Dichtleistung, Schlamm, Verschleiß, Schrumpfkanal, schnellem Öffnen und Schließen (Öffnen und Schließen mit 1/4-Drehung), Hochdruckabschaltung (großer Druckunterschied), geringem Geräuschpegel, Kavitation und Verdampfungsphänomenen empfohlen. In Rohrleitungssystemen mit geringer Leckage in die Atmosphäre, geringem Betriebsdrehmoment und geringem Flüssigkeitswiderstand werden Kugelhähne empfohlen. Kugelhähne eignen sich auch für Rohrleitungssysteme mit leichter Struktur, Niederdruckabschaltung (kleiner Druckunterschied) und korrosiven Medien. Kugelhähne sind auch in kryogenen (kryogenen) Geräten und Rohrleitungssystemen erhältlich. In Sauerstoff-Pipelinesystemen in der metallurgischen Industrie müssen Kugelhähne verwendet werden, die einer strengen Entfettungsbehandlung unterzogen wurden. Wenn die Hauptleitungen in Öl- und Gaspipelines unterirdisch verlegt werden müssen, müssen vollgeschweißte Kugelhähne verwendet werden. Wenn eine Regulierungsleistung erforderlich ist, muss ein Kugelhahn mit einer speziellen Struktur mit einer V-förmigen Öffnung ausgewählt werden. In der Erdöl-, Petrochemie- und Chemieindustrie, der Stromerzeugung und im Städtebau können metallisch dichtende Kugelhähne in Rohrleitungssystemen mit Betriebstemperaturen über 200 Grad eingesetzt werden.
