Elektrischer WCB-Kugelhahn
Vorteile
Korrosionsbeständig
Hergestellt aus Edelstahl 304/316, kombiniert mit Nickel- und Chromelementen, korrosionsbeständig;
Nicht leicht zu rosten
Hergestellt aus Edelstahl 304/316, starke Oxidationsbeständigkeit und nicht leicht zu rosten
Starke Vielseitigkeit
T-Typ/L-Typ-T-Stück, die Gewinde sind bei normalen Rohren üblich, einfach auszutauschen und zu installieren;
Gute Dichtleistung
PTFE Die PTFE-Ventilsitzdichtung hat eine gute Dichtleistung und eine Temperaturbeständigkeit von bis zu 120 Grad.
Exquisites Aussehen
Die natürliche Farbe von Edelstahl, exquisite Struktur, exquisites und schönes Aussehen.
Überblick
Der Kugelhahn entwickelte sich aus einem Hahn. Sein öffnender und schließender Teil ist eine Kugel. Die Kugel wird zum Öffnen und Schließen um 90 Grad um die Achse des Ventilschafts gedreht. Kugelhähne werden hauptsächlich an Rohrleitungen zum Absperren, Verteilen und Ändern der Fließrichtung von Medien eingesetzt. Kugelhähne mit V-förmigen Öffnungen verfügen auch über gute Durchflussregulierungsfunktionen. Der Kugelhahn hat nicht nur einen einfachen Aufbau, sondern auch eine gute Dichtleistung. Darüber hinaus ist es innerhalb eines bestimmten Nenngrößenbereichs klein, leicht, verbraucht weniger Material, hat eine kleine Einbaugröße, ein geringes Antriebsmoment, ist einfach zu bedienen und lässt sich leicht und schnell öffnen und schließen. Es gehört zu den Ventiltypen, die sich in den letzten zehn Jahren rasant weiterentwickelt haben. . Insbesondere in industriell entwickelten Ländern wie den Vereinigten Staaten, Japan, Deutschland, Frankreich, Italien, Spanien und dem Vereinigten Königreich sind Kugelhähne weit verbreitet, und die verwendeten Sorten und Mengen nehmen weiter zu und bewegen sich in Richtung hoher Temperaturen und hoher Temperaturen Druck, großer Durchmesser, hohe Abdichtung und Langzeitgebrauch. Mit seiner langen Lebensdauer, der hervorragenden Regelleistung und der Multifunktion in einem Ventil haben seine Zuverlässigkeit und andere Leistungsindikatoren ein hohes Niveau erreicht und es hat Schieber, Durchgangsventile und Drosselventile teilweise ersetzt. Mit der technologischen Weiterentwicklung von Kugelhähnen werden diese in absehbarer Zeit häufiger eingesetzt, insbesondere in Öl- und Gaspipelines, Crackanlagen in Raffinerien und in der Nuklearindustrie. Darüber hinaus werden Kugelhähne auch in anderen Branchen zu einem der führenden Ventiltypen in Bereichen mit großem und mittlerem Durchmesser sowie mittlerem und niedrigem Druck werden. Die Vorteile von Kugelhähnen sind:
1) Hat den geringsten Strömungswiderstand (entspricht eigentlich nur einem Kreisrohrstück gleicher Nennweite).
2) Da es während des Betriebs (ohne Schmiermittel) nicht hängen bleibt, kann es zuverlässig in korrosiven Medien und Flüssigkeiten mit niedrigem Siedepunkt eingesetzt werden.
3) Eine vollständige Abdichtung kann innerhalb eines größeren Druck- und Temperaturbereichs erreicht werden.
4) Schnelles Öffnen und Schließen kann erreicht werden. Die Öffnungs- und Schließzeit einiger Strukturen beträgt nur 0.05-0,1s, um sicherzustellen, dass sie im Automatisierungssystem des Prüfstands verwendet werden können. Wenn das Ventil schnell geöffnet und geschlossen wird, ist der Vorgang stoßfrei.
5) Das kugelförmige Verschlussstück kann automatisch an der Grenzposition positioniert werden.

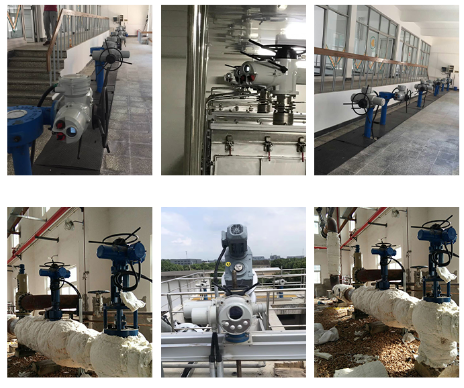

Anwendungen
Produktqualitätsprüfung vor Verlassen des Werks
1. Überprüfen Sie täglich die in der Produktionslinie für elektrische Stellantriebe hergestellten Produkte, 100 % Inspektion. Öffnen Sie zunächst die Anzeigeabdeckung und prüfen Sie, ob die Verkabelung einwandfrei ist, ob die Begrenzungsnocken in Öffnungs- und Schließrichtung vollständig angehoben sind und ob die Zeigerposition mit der tatsächlichen Position des Stellantriebs übereinstimmt. Überprüfen Sie, ob die Schrauben im Inneren festgezogen sind, prüfen Sie, ob die hintere Abdeckung korrekt ist und prüfen Sie, ob am Erscheinungsbild des elektrischen Stellantriebs Farbe abblättert. Schmutz, manueller Schraubenschlüssel, wasserdichter Stecker, manueller Staubstopfen, Schauglas und Schauglasverschraubung sind alle installiert. Wenn alles korrekt ist, markieren Sie mit einem Lasermarkiergerät die Produktnummer auf der Rückseite des elektrischen Stellantriebs. Die Produktnummer sollte das Datum des Tages enthalten und den Schaum schließlich einlagern.
2. Inspektion kompletter Ventilsätze: Nachdem der Bediener der Ventilinstallations-Produktionslinie das Debuggen abgeschlossen hat, bringt er den Produktionsauftrag zum Qualitätsinspektor, und der Qualitätsinspektor überprüft den Produktionsauftrag und die Produkte einzeln (Inspektionspunkte: Ventil). Menge, Durchmesser, Material, Verbindungsmethode. Ob der Druck mit der Produktionsreihenfolge übereinstimmt, ob Spannung, Steuerungsart, Verbindungsmethode des elektrischen Stellantriebs, ob es sich um ein explosionsgeschütztes Produkt handelt und ob er mit der Produktion übereinstimmt Reihenfolge, ob die Schrauben des Ventils und des elektrischen Stellantriebs festgezogen sind, ob welche fehlen)
3. Inspektion vor dem Verpacken: Überprüfen Sie, ob Produktmenge, Modell, Spannung, Steuerungsmethode und Ersatzteile mit dem Produktionsauftrag übereinstimmen.
4. Inspektion stichprobenartiger Inspektionsprodukte im Bearbeitungszentrum: Bringen Sie jeden Tag einmal morgens und nachmittags die Inspektionsartikelliste zum Bearbeitungszentrum und wählen Sie zufällig ein verarbeitetes Produkt aus jeder Maschine aus. Suchen Sie den Betreiber des Bearbeitungszentrums auf und bitten Sie ihn, eine Messung nach der anderen gemäß der Liste der Prüfpunkte durchzuführen. und Aufzeichnungen führen.
Schwimmender Kugelhahn
Merkmale
◆ Der Aktuatoranschluss entspricht der internationalen Norm ISO5211
◆ Vollständiger Aufbau und Verriegelungsvorrichtungsdesign
◆ Starke Durchflusskapazität, geringer Strömungswiderstand, Zwei-Wege-Abdichtung
◆ Ventilschaft-Anti-Fly-Out-Struktur, feuerfestes und antistatisches Design
Übersichtsanwendung
◆Die Kugel des schwimmenden Kugelhahns hat keine Stützwelle und wird vom Ventilsitz in einem „schwimmenden“ Zustand gehalten; Es wird häufig in der Erdöl-, Chemie-, Erdgas-, Elektrizitäts-, Metallurgie- und anderen Industriezweigen zum Abschneiden oder für geringfügige Anpassungen verwendet.
Technische Parameter
◆Nenndurchmesser: DN15~DN200 (1/2"~8")
◆Druckstufe: PN16-PN100 (Klasse 150–600)
◆Betriebstemperatur: -40C~450 Grad
◆Verbindungsmethode: Flansch, Gewinde, Schweißen
◆Dichtungsform: Weichdichtung, Metalldichtung
Hauptmaterial
◆Ventilkörper: Kohlenstoffstahl, Edelstahl, legierter Stahl, Duplexstahl usw.
◆Ventilkern: Edelstahl, Duplexstahl usw.
◆Ventilsitz; weiche Dichtung; PTFE, R-PTFE, PPL, PEEK
◆Metalldichtungsspritzen: STL, WC, Ni60, Cr3C2 usw.
Zapfenkugelhahn
Merkmale
Feuerfestes Design mit antistatischer Vorrichtung · Volldurchgangsdesign, starke Durchflusskapazität und geringer Strömungswiderstand · Der Ventilhohlraum lässt den Druck automatisch ab und bietet eine gute Sicherheitsschutzleistung. ·Eine Vielzahl von Strukturformen zur Auswahl
Übersichtsanwendung
Der feste Kugelhahn hat eine feste Kugelstruktur und bewegt sich nicht, nachdem er unter Druck gesetzt wurde: Er kann an Situationen mit hohem Druck und großem Durchmesser angepasst werden und kann je nach Bedarf eine Struktur mit vollem oder reduziertem Durchgang verwenden. Weit verbreitet in der Erdöl-, Chemie-, Erdgas-, Strom-, Metallurgie-, Lebensmittel- und anderen Industriezweigen.
Technische Parameter
Nenndurchmesser: DN50~DN1200 (2"-48") Druckniveau: PN16~PN420 (Klasse 150~2500) Arbeitstemperatur: -40 Grad ~450 Grad Verbindungsmethode: Flansch, Schweißen Dichtungsform: Weichdichtung , Metalldichtung
Hauptmaterial
Ventilkörper: Kohlenstoffstahl, Edelstahl, legierter Stahl, Duplexstahl usw. Ventilkern: Edelstahl, Duplexstahl usw. Ventilsitz: Weichdichtung: PTFE, R-PTFE, PPL, PEEK Metalldichtungsspritzen: STL, WC , Ni60, Cr3C2 usw.
