Flanschkugelhahn
Einführung

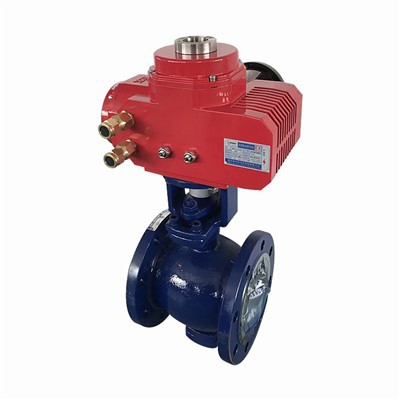

Der Öffnungs- und Schließteil (Kugel) wird vom Ventilschaft angetrieben und dreht sich um die Achse des Kugelhahns. Er kann auch zur Regulierung und Kontrolle von Flüssigkeiten verwendet werden. Der hartversiegelte V-förmige Kugelhahn weist eine starke Scherkraft zwischen dem V-förmigen Kugelkern und dem Metallventilsitz mit Hartlegierungsoberfläche auf. Er eignet sich besonders für Materialien, die Fasern und winzige Feststoffpartikel usw. enthalten. Der Mehrwege-Kugelhahn kann nicht nur die Zusammenfluss-, Divergenz- und Fließrichtungsumschaltung von Medien in der Rohrleitung flexibel steuern, sondern auch jeden Kanal schließen und die anderen beiden Kanäle verbinden. Dieser Ventiltyp sollte im Allgemeinen horizontal in Rohrleitungen eingebaut werden. Kugelhähne werden je nach Antriebsmodus in pneumatische Kugelhähne, elektrische Kugelhähne und manuelle Kugelhähne unterteilt.
Anwendungen
Elektrische Kugelhähne müssen nicht manuell bedient werden, sondern werden intelligent gesteuert. Im Produktionsprozess bestimmen die Umgebung und der Standort alle Faktoren. Es gibt verschiedene elektrische Kugelhähne, die in Umgebungen mit hohem Druck, hoher Temperatur oder niedrigem Druck und niedriger Temperatur verwendet werden. Die folgenden Punkte sind zu beachten:
Bei niedrigen Temperaturen und niedrigem Druck bedarf das Material keiner großen Anpassung.
Bei hohem Druck und hohen Temperaturen sollten als Material für das elektrische Kugelventil hochtemperatur- und hochdruckbeständige Materialien wie Edelstahl und Legierungen gewählt werden. Diese Materialien können hohem Druck und hohen Temperaturen standhalten.
Die Innenteile des elektrischen Kugelhahns müssen ausgetauscht werden, um Schäden am Ventilkern zu verringern, was sich auch positiv auf den Durchfluss des Mediums auswirkt und ein Verkoken und Verstopfen des elektrischen Kugelhahns verhindert.
Beim Öffnen des elektrischen Kugelhahns können vibrationsvermeidende Mechanismen eingebaut werden, um eine Beschädigung der inneren Struktur des Kerns des elektrischen Kugelhahns beim Öffnen zu verhindern.
Merkmale
1. Aus materieller Sicht verwenden elektrische, metallgedichtete Kugelhähne Ventilsitze aus Metall, meist Edelstahl + Hartlegierung, mit relativ hohen Anforderungen an Verarbeitungspräzision und Prozesstechnologie sowie einem breiten Anwendungsbereich. Sie können bei normalen Temperaturen, niedrigen Temperaturen sowie hohen Temperaturen und hohem Druck eingesetzt werden.
2. Aus struktureller Sicht können elektrische Kugelhähne mit Metalldichtungen hohen Temperaturen standhalten, sind verschleißfest und weisen gute mechanische Eigenschaften auf. Der Nachteil besteht darin, dass die Dichtungsleistung dieser Dichtung schlecht ist. (Im Allgemeinen wird empfohlen, Kugelhähne mit Metalldichtungen für Medien zu verwenden, die feste Partikel enthalten oder abrasiv sind und eine Temperatur von über 250 Grad haben.)
3. Ab der Ventilleckage Hartdichtende Ventile: grundsätzlich Klasse V, bis Klasse VI.

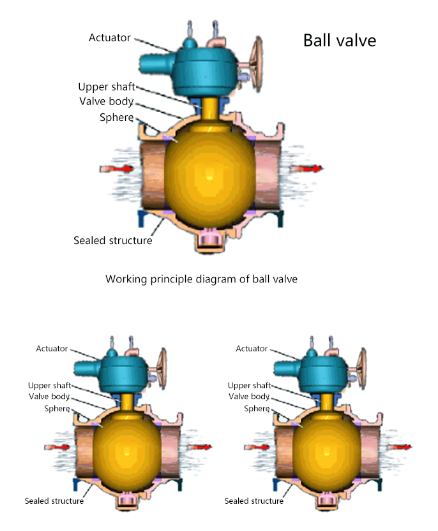

Das Funktionsprinzip des Kugelhahns
Der Öffnungs- und Schließteil des Kugelhahns ist eine Kugel mit einem kreisförmigen Kanal, die sich um eine Achse dreht, die senkrecht zum Kanal steht. Die Kugel dreht sich mit dem Ventilschaft, um den Kanal zu öffnen und zu schließen. Der Kugelhahn muss nur um 90 Grad gedreht werden und ein kleines Drehmoment muss vorhanden sein, um dicht zu schließen. Je nach den Anforderungen der Arbeitsbedingungen können verschiedene Antriebsvorrichtungen zu Kugelhähnen mit verschiedenen Steuerungsmethoden zusammengebaut werden, wie z. B. elektrische Kugelhähne, pneumatische Kugelhähne, hydraulische Kugelhähne usw.
Wenn sich der Kugelhahn um 90 Grad dreht, sollten Einlass und Auslass alle kugelförmige Oberflächen aufweisen, wodurch der Hahn geschlossen und der Durchfluss des Mediums unterbrochen wird.
Typen und Klassifizierungen
Ein Kugelhahn ist ein Ventil mit einer Kugel als Schließelement. Es besteht hauptsächlich aus einem Ventilkörper, einem Ventilsitz, einer Kugel, einem Ventilschaft, einem Griff (oder anderen Antriebsvorrichtungen wie elektrischen Antrieben, pneumatischen Antrieben oder hydraulischen Antrieben). Der Ventilschaft treibt die Achse des Kugelhahns an und dreht sich um diese. Es wird hauptsächlich verwendet, um die Strömungsrichtung des Mediums in der Rohrleitung abzuschneiden, zu verteilen und zu ändern.
Es gibt viele Arten von Kugelhähnen, darunter unterschiedliche Funktionsprinzipien, verwendete Medien und Einsatzorte. Benutzer sollten je nach Arbeitsbedingungen unterschiedliche Arten von Kugelhähnen auswählen. Die Arten von Kugelhähnen werden nach den tatsächlichen Arbeitsbedingungen vor Ort klassifiziert.
Strenges Qualitätsmanagement, Inspektions- und Testverfahren
Qualitätssicherung – umfassende Rohstoffprüfung
Material, Härte, Größe und andere Parameter von Standardteilen und ausgelagerten Teilen werden streng geprüft. Mechanische Rohstoffe werden einer strengen Analyse ihrer chemischen Zusammensetzung unterzogen und dürfen erst nach ihrer Qualifizierung in den Produktionsprozess gelangen.
Qualitätssicherung--ISO9001 Qualitätsmanagement
Qualitätsverfassung: Auf der Grundlage des „Qualitätshandbuchs“ werden alle Produktionskontrollprozesse institutionalisiert und rationalisiert, um eine wissenschaftliche Verwaltung und Rückverfolgbarkeit zu erreichen.
Qualitätssicherung – zuverlässige Rohstoffversorgung
Weltweit renommierte Halbleiterhersteller wie ON Semiconductor und Texas Instruments beliefern uns mit effizienten Chips in Automobil- und Industriequalität. Weltweit renommierte Hersteller von Niederspannungs-Steuerungskomponenten wie ABB, Schneider und Omron beliefern uns mit zuverlässigen elektrischen Antriebskomponenten.
Qualitätssicherung – Eine umfassende Plattform zur Qualitätsprüfung
Durch Einführung und Forschung und Entwicklung hat Blog eine umfassende inländische Qualitätsprüfungsplattform aufgebaut. Von der Materialauswahl bis zum Verlassen des Werks wurden die Produkte mit verschiedenen fortschrittlichen wissenschaftlichen Instrumenten wie Geräten zur Prüfung der Anpassungsfähigkeit an die Umwelt, Geräten zur Prüfung der Zuverlässigkeit elektrischer Störungen usw. streng geprüft, um die höchsten Standards der Kundenanforderungen unter komplexen Arbeitsbedingungen und unerwarteten Situationen zu gewährleisten.
Installation und Wartung
1. Wenn der elektrische Kugelhahn geschlossen ist, befindet sich im Ventilkörper immer noch unter Druck stehende Flüssigkeit.
2. Lassen Sie vor der Wartung den Rohrleitungsdruck ab und halten Sie das Ventil in der geöffneten Position. Trennen Sie die Strom- oder Luftquelle. Lösen Sie den Antrieb von der Halterung.
3. Es muss bestätigt werden, dass der Druck in den vor- und nachgeschalteten Rohrleitungen des elektrischen Kugelhahns abgelassen wurde, bevor mit der Demontage und Zerlegung begonnen werden kann.
4. Beim Zerlegen und Zusammenbauen muss darauf geachtet werden, dass die Dichtflächen der Teile, insbesondere der nichtmetallischen Teile, nicht beschädigt werden. Beim Entfernen des O-Rings sollten Spezialwerkzeuge verwendet werden.
5. Bei der Montage müssen die Schrauben am Flansch symmetrisch, schrittweise und gleichmäßig angezogen werden;
6. Das Reinigungsmittel sollte mit den Gummiteilen, Kunststoffteilen, Metallteilen und Arbeitsmedien (wie Gas) im Kugelhahn kompatibel sein. Wenn das Arbeitsmedium Gas ist, kann Benzin (GB484-89) zum Reinigen von Metallteilen verwendet werden. Reinigen Sie nichtmetallische Teile mit reinem Wasser oder Alkohol.
7. Die zersetzten Einzelteile können durch Eintauchen gereinigt werden. Metallteile, die noch unzersetzte nichtmetallische Teile aufweisen, können mit einem sauberen, feinen Seidentuch geschrubbt werden, das in Reinigungsmittel getränkt ist (um zu verhindern, dass Fasern abfallen und an den Teilen haften). Während der Reinigung müssen sämtliches Fett, Schmutz, Klebstoff, Staub usw. entfernt werden, die an der Wandoberfläche haften.
8. Nichtmetallische Teile sollten sofort nach der Reinigung aus dem Reinigungsmittel genommen und nicht über einen längeren Zeitraum eingeweicht werden;
9. Nach der Reinigung muss gewartet werden, bis das Reinigungsmittel an der zu waschenden Wand verdunstet ist (es kann mit einem nicht in Reinigungsmittel getränkten Seidentuch abgewischt werden), bevor die Wand zusammengebaut wird. Die Wand darf jedoch nicht längere Zeit liegen bleiben, da sie sonst rostet und durch Staub verunreinigt wird.
10. Auch neue Teile müssen vor der Montage gereinigt werden;
11. Verwenden Sie Fett zur Schmierung. Das Fett sollte mit den Metallmaterialien, Gummiteilen, Kunststoffteilen und Arbeitsmedien des Kugelhahns kompatibel sein. Wenn das Arbeitsmedium Gas ist, kann spezielles Fett 221 verwendet werden. Tragen Sie eine dünne Schicht Fett auf die Oberfläche der Dichtungsinstallationsnut auf, tragen Sie eine dünne Schicht Fett auf die Gummidichtung auf und tragen Sie eine dünne Schicht Fett auf die Dichtfläche und die Reibungsfläche des Ventilschafts auf.
12. Während der Montage dürfen keine Metallspäne, Fasern, Fette (außer den zur Verwendung angegebenen), Staub und andere Verunreinigungen, Fremdkörper usw. die Oberfläche des Teils verunreinigen, daran haften bleiben oder darauf verbleiben oder in den inneren Hohlraum gelangen.
