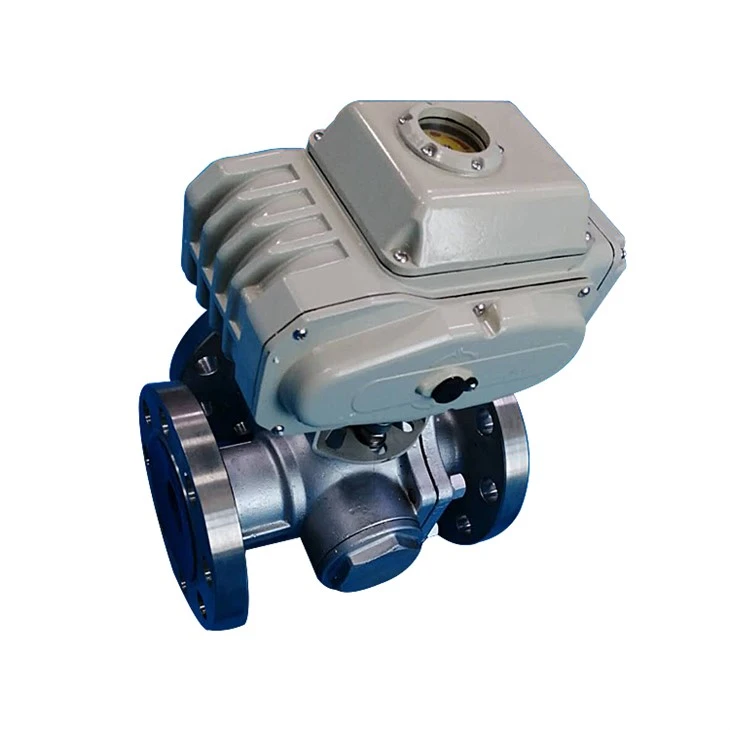

Dreiwege-Kugelhahn Typ L
Merkmale
◆T-Typ/L-Typ/X-Typ mit reduziertem Durchmesser: 1/2~6 (DN15~DN150)
◆Arbeitsdruck: KLASSE 150/300 PN16/40 10K
◆Betriebstemperatur: -20C~180C
◆Amerikanischer Standard ANSI CLASS 150
◆Designstandard: ASME B16.34API608API6D
◆Design der explosionsgeschützten Ventilschaftvorrichtung
◆Flanschstandard: ASME B16.51
◆Dynamische Belastungskonstruktion mit doppelter Schmetterlingsfeder
◆Inspektion und Tests: AP1 598 ◆Präzisionsguss
◆Antistatisches Gerät (optional)
◆4-Ventilsitz-Design
◆360 Grad drehbarer Griff
◆Abschließbarer Griff
◆ISO5211 Direktinstallations-Hochplattformdesign
◆Automatisierungsgerät (optional)
◆Deutsche Norm DIN PN16
◆Designnorm: EN1983EN12516-1
◆Flanschnorm: EN1092-1 PN16/40
◆Inspektion und Tests: EN12266-1
◆Japanischer Standard: JIS 10K
◆Designstandard: JIS B2071
◆Flanschstandard: JIS B2220
◆Inspektion und Prüfung: JIS B2003
Dreiwege-Kugelhahn Typ L
Der L-förmige Kugelhahn kann nur zwei zueinander orthogonale Rohrleitungen verbinden und nicht gleichzeitig die Verbindung der dritten Rohrleitung aufrechterhalten. Es spielt nur eine Vertriebsrolle.
Wie auf dem Bild oben zu sehen ist, wird der L-förmige Kugelhahn hauptsächlich zur Richtungsumkehr verwendet! Der Dreiwege-Kugelhahn vom L-Typ wird zum Verteilen und Schalten verwendet, für das kein 3-Weg erforderlich ist. Es ist bequemer zu bedienen. Es hat nur zwei Ventilpositionen und ist positioniert. Es lässt sich fehlerfrei um 90 Grad drehen.
Aus technischer Sicht kann der elektrische Dreiwege-Kugelhahn vom T-Typ den elektrischen Dreiwege-Kugelhahn vom L-Typ ersetzen, der Kugelhahn vom L-Typ kann jedoch nicht den Kugelhahn vom T-Typ ersetzen! Während des Einsatzes sollten je nach Arbeitsbedingungen unterschiedliche Bauformen ausgewählt werden. Der T-Kugelhahn kann einen direkten Durchfluss ermöglichen, der L-Kugelhahn jedoch nicht.
Der Dreiwege-Kugelhahn kann die Fließrichtung des Mediums flexibel absperren, verteilen und ändern. Die Dichtfläche des Kugelhahns befindet sich normalerweise in einem geschlossenen Zustand mit der Kugeloberfläche, sodass sie durch das Medium nicht leicht erodiert. Es ist einfach zu bedienen, hat eine einfache und kompakte Struktur und kann unter Arbeitsbedingungen mit Wasser, Erdgas, Säure, Lösungsmitteln usw. verwendet werden.
Qualitätsprüfung, bevor das Produkt das Werk verlässt
1. Überprüfen Sie täglich die in der Produktionslinie für elektrische Stellantriebe hergestellten Produkte mit einer 100%-Prüfung. Öffnen Sie zunächst die Anzeigeabdeckung, prüfen Sie, ob die Verkabelung ästhetisch ansprechend ist, ob die Begrenzungsnocken in Öffnungs- und Schließrichtung vollständig eingerastet sind, ob die Zeigerposition mit der tatsächlichen Position des Stellantriebs übereinstimmt und ob die Schrauben im Inneren festgezogen sind. Schließen Sie nach der Inspektion die Abdeckung, um zu prüfen, ob am Erscheinungsbild des elektrischen Stellantriebs Farbe abblättert. Flecken, unabhängig davon, ob der manuelle Schraubenschlüssel, die wasserdichte Verbindung, der manuelle Staubstopfen, der Spiegel und die Spiegelabdeckung vollständig installiert sind. Wenn kein Fehler vorliegt, markieren Sie die Produktnummer mit dem Lasermarkiergerät auf der Rückseite des elektrischen Stellantriebs. Die Produktnummer sollte das Datum des Tages enthalten. Abschließend sollte der Schaum zur Lagerung abgezogen werden.
2. Inspektion kompletter Ventilsätze: Nachdem der Bediener der Ventilmontage-Produktionslinie die Fehlersuche abgeschlossen hat, nimmt er den Produktionsauftrag entgegen und sucht den Qualitätsinspektor auf. Der Qualitätsinspektor prüft jeden Artikel entsprechend dem Produktionsauftrag und dem Produkt (Inspektionspunkte: Menge, Durchmesser, Material, Anschlussart der Ventile. Ob der Druck mit der Produktionsreihenfolge übereinstimmt, Spannung, Steuerungstyp, Anschlussart der elektrischen Stellantriebe, ob es sich um explosionsgeschützte Produkte handelt, ob sie mit der Produktionsreihenfolge übereinstimmen, ob die Schrauben der Ventile und elektrischen Stellantriebe festgezogen sind und ob sie fehlen)
3. Inspektion vor dem Verpacken: Überprüfen Sie, ob Menge, Modell, Spannung, Steuerungsmethode und Ersatzteile des Produkts mit dem Produktionsauftrag übereinstimmen.
4. Stichprobeninspektion von Produkten im Bearbeitungszentrum: Nehmen Sie einmal am Tag morgens und nachmittags den Prüfgegenstandstisch zum Bearbeitungszentrum, wählen Sie nach dem Zufallsprinzip ein verarbeitetes Produkt aus jeder Maschine aus und bitten Sie den Bediener des Bearbeitungszentrums, es einzeln zu messen eine entsprechend der Prüfpunkttabelle und führen Sie Aufzeichnungen.
Verwandte Dimensionen
Hauptabmessungen vom L-Typ
Hauptabmessungen des T-Typs
