Zapfenkugelhahn
Leistungsvorteile
1. Müheloser Betrieb: Die Kugel wird von oberen und unteren Lagern getragen, um die Reibung zu reduzieren und das übermäßige Drehmoment zu eliminieren, das durch die enorme Dichtungslast verursacht wird, die durch den Eingangsdruck entsteht, der die Kugel und den Dichtungssitz drückt.
2. Zuverlässige Dichtleistung: Der PTFE-Einstoffdichtring ist in den Ventilsitz aus Edelstahl eingebettet, und am hinteren Ende des Metallventilsitzes ist eine Feder vorgesehen, um eine ausreichende Vorspannkraft des Dichtrings sicherzustellen. Wenn die Dichtfläche des Ventils während des Gebrauchs abgenutzt ist, gewährleistet das Ventil unter der Wirkung der Feder weiterhin eine gute Dichtleistung.
3. Feuerfeste Struktur: Um zu verhindern, dass der Polytetrafluorethylen-Dichtungsring durch plötzliche Hitze oder Feuer verbrennt, was zu großen Leckagen führt und das Feuer anheizt, wird zwischen der Kugel und dem Ventilsitz ein feuerfester Dichtungsring eingesetzt. Wenn der Dichtring brennt, wird der Ventilsitzdichtring unter der Wirkung der Federkraft schnell auf die Kugel gedrückt und bildet eine Metall-auf-Metall-Dichtung, die eine gewisse Dichtwirkung hat.
4. Automatische Druckentlastungsfunktion: Wenn der Druck des im Ventilhohlraum stagnierenden Mediums ungewöhnlich ansteigt und die Vorspannung der Feder überschreitet, zieht sich der Ventilsitz zurück und trennt sich von der Kugel, um den Effekt einer automatischen Druckentlastung zu erzielen. Nach Druckentlastung kehrt der Ventilsitz automatisch in seine Ausgangsposition zurück.
5. Entwässerungsleitung: Am oberen und unteren Teil des Ventilkörpers sind Entwässerungslöcher angebracht, um zu prüfen, ob der Ventilsitz undicht ist. Während des Betriebs, wenn das Ventil vollständig geöffnet oder vollständig geschlossen ist, kann der Druck im Hohlraum abgebaut und die Packung direkt ausgetauscht werden. Die im Hohlraum zurückgehaltenen Materialien können ausgetragen werden, um die Verschmutzung des Ventils durch das Medium zu verringern.

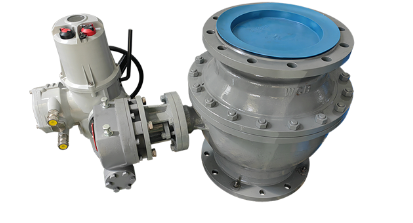

Name: Elektrischer Kugelhahn
Material: WCB
Durchmesser: DN300
Zusammensetzung: Elektrischer Antrieb + Zapfenkugelhahn
Der Zapfenkugelhahn ist eine neue Generation von Hochleistungskugelhähnen, die für Fernrohrleitungen und allgemeine Industrierohrleitungen geeignet sind. Seine Festigkeit, Sicherheit und Beständigkeit gegenüber rauen Umgebungen wurden bei der Konstruktion besonders berücksichtigt und es ist für verschiedene korrosive und nicht korrosive Medien geeignet. Im Vergleich zum schwimmenden Kugelventil wird im Betrieb die durch den Flüssigkeitsdruck vor dem Ventil auf die Kugel erzeugte Kraft vollständig auf das Lager übertragen, und die Kugel bewegt sich nicht in Richtung des Ventilsitzes, sondern der Ventilsitz keinem übermäßigen Druck ausgesetzt werden. Daher weist der Zapfenkugelhahn ein geringes Drehmoment, eine geringe Sitzverformung, eine stabile Dichtleistung und eine lange Lebensdauer auf, was für Hochdruck- und Großkaliberanlässe geeignet ist. Die fortschrittliche Federvorsitzbaugruppe verfügt über selbstspannende Eigenschaften, um eine stromaufwärtige Abdichtung zu erreichen. Jedes Ventil verfügt über zwei Ventilsitze, die in jede Richtung abgedichtet werden können, sodass beim Einbau keine Durchflussbeschränkung auftritt und es bidirektional ist. Der Einbau dieses Ventils erfolgt grundsätzlich horizontal.
Funktion
1. Doppelte Sperr- und Entladefunktion: Der Zapfenkugelhahn verfügt über einen federvorgespannten schwimmenden Ventilsitz. Unabhängig davon, ob sich das Ventil im vollständig geöffneten oder vollständig geschlossenen Zustand befindet, blockieren die Ventilsitze auf der stromaufwärtigen und stromabwärtigen Seite die Flüssigkeit und die im Hohlraum des Ventilkörpers zurückgehaltenen Stoffe werden durch das Auslassventil abgeführt.
2. Automatische Druckentlastungsfunktion: Wenn die Temperatur des im Hohlraum des Ventilkörpers zurückgehaltenen Mediums ansteigt und einen abnormalen Druckanstieg verursacht, muss es nicht durch das Sicherheitsventil strömen, sondern verlässt sich nur auf die Ventilsitzfunktion, um den Druck automatisch abzulassen Dies ist sehr wichtig, um die Sicherheit des Ventils bei der Förderung flüssiger Medien zu gewährleisten.
3. Brandschutzstruktur: Die Ventile verfügen über Brandschutzfunktionen und ihre Konstruktion und Herstellung entsprechen den Spezifikationen API 607 und API 6FA.
Vorteile
1. Notfall-Fetteinspritzung zur Abdichtung: Wenn die Ventilsitzdichtung aufgrund von Fremdkörpern im Medium oder Feuer unerwartet ausfällt, stellt das Fetteinspritzventil eine schnelle Verbindung mit der Fetteinspritzpistole her und die importierte Pumpe kann die Dichtung einfach und schnell einspritzen Fett in das Dichtungsteil des Ventilsitzes einfetten, um Leckagen zu vermeiden.
2. Zuverlässige Spindelabdichtung und niedriges Betriebsdrehmoment: Zusätzlich zum Standarddichtring ist an der Stopfbuchse auch ein O-Ring angebracht, und die Doppeldichtung gewährleistet die Zuverlässigkeit der Spindelabdichtung. Die zusätzliche Graphitpackung und die Einspritzung von Dichtungsfett minimieren die Ventilschaftleckage nach dem Brand. Das Ventilschaft-Gleitlager und das Drucklager erleichtern die Bedienung des Ventils.
3. Volle Bohrung oder reduzierte Bohrung: Die Struktur mit voller Bohrung oder reduzierter Bohrung kann je nach Bedarf ausgewählt werden. Die Durchflussöffnung des Volldurchgangsventils stimmt mit dem Innendurchmesser der Rohrleitung überein, was für die Rohrleitungsreinigung praktisch ist.
4. Der Ventilschaft kann verlängert werden: Der Ventilschaft kann entsprechend den Anforderungen der Installation oder des Betriebs verlängert werden. Der Kugelhahn mit verlängertem Schaft eignet sich besonders für Fälle wie Stadtgas, bei denen Rohrleitungen unter der Erde verlegt werden müssen. Die Größe des verlängerten Vorbaus richtet sich nach den Kundenbedürfnissen.
5. Flexibler Betrieb: Die Ventilsitz- und Spindellager mit kleinem Reibungskoeffizienten und guter Selbstschmierung reduzieren das Betriebsdrehmoment des Ventils erheblich. Daher kann das Ventil auch ohne Bereitstellung von Dichtfett über einen langen Zeitraum flexibel betrieben werden.
Anwendungen
Der Zapfenkugelhahn ist für verschiedene Rohrleitungen der Klassen 150 bis 1500, PN16 bis PN100 und JIS 10K bis JIS 20K geeignet. Es dient zum Absperren oder Verbinden des Mediums in der Rohrleitung. Für den Transport von Wasser, Dampf, Öl, Salpetersäure, Essigsäure, oxidierendem Medium, Harnstoff usw. können verschiedene Materialien verwendet werden. Es wird häufig in der Ölraffinierung, in Fernleitungen, in der Chemie, in der Papierherstellung, in der Pharmazeutik, im Wasserschutz, in der Elektrizität usw. eingesetzt. Kommunalverwaltung, Stahl und andere Bereiche. Der Antriebsmodus des Zapfenkugelhahns ist ein Schneckengetriebeantrieb, manuell, pneumatisch oder elektrisch. Der Zapfenkugelhahn wird im Allgemeinen durch Flansch verbunden, kann aber auch durch Stumpfschweißen verbunden werden.
