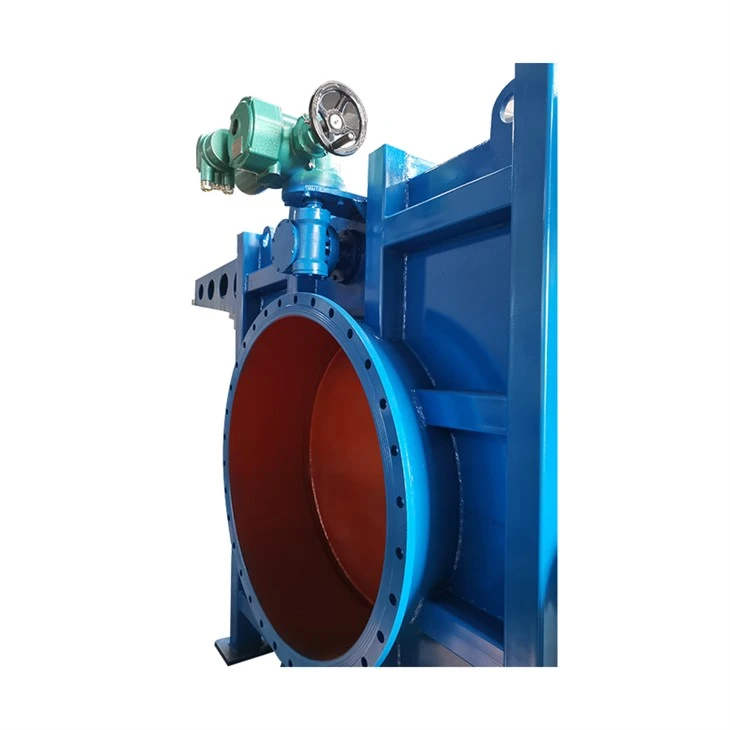

Elektrisches Blindplattenventil
Strukturelle Eigenschaften
Die Serie der automatischen Sektorblindventile ist eine neue Art von Isolationsausrüstung, die ferngesteuert und automatisch gesteuert werden kann. Diese Serie automatischer Sektorblindventile verfügt über vier Antriebsmodi: pneumatisch, hydraulisch, elektrisch und elektrohydraulisch. Und sie nehmen je nach Spezifikation unterschiedliche Strukturformen an. Um sich an die Energiebedingungen, Umgebungsbedingungen und Arbeitsbedingungen des Benutzers anzupassen. Mit ihrer überlegenen Leistung bietet diese Serie automatischer Sektorblindventile eine sichere und zuverlässige Isolationsausrüstung zur automatischen Steuerung von giftigen, schädlichen und brennbaren Gasleitungen in der Metallurgie, der chemischen Industrie, dem Umweltschutz und anderen Industrien. Die Anschlussflanschgröße dieses Ventils entspricht dem GB2555-81PN25-Standard: Die Erkennungsmethode entspricht dem GB/T13927-92-Standard.
Leistungsbeschreibungen
Materialien der Hauptteile
Pneumatisches Sektor-Blindventil
Das pneumatische Sektor-Blindventil besteht hauptsächlich aus einem linken Ventilkörper, einem rechten Ventilkörper, einem Schraubenpaar, einer Ventilplatte, einem Dichtungsring, einem Hebel, einem Zylinder und anderen Teilen und besteht aus einer Basis und einer Stützsäule, um eine starre Struktur zu bilden. Das Ventil ist mit einem Spann- und Entspannzylinder und einem Klappzylinder ausgestattet. Der Spann- und Entspannzylinder treibt die linken und rechten Ventilkörper über ein Hebelpaar und ein Schraubenschraubenpaar an, um die Entspann- und Spannvorgänge abzuschließen. Der Klappzylinder treibt die Ventilplatte an, um die Entspann- und Spannvorgänge abzuschließen. Schaltvorgang. Der Gummidichtungsring ist in die Ventilplatte eingebettet und zeichnet sich durch hohe Temperaturbeständigkeit, gute Dichtungsleistung, einfachen Austausch und lange Lebensdauer aus. Dieses Ventil kann von einer einzelnen Einheit oder von mehreren an das Netzwerk angeschlossenen Einheiten ferngesteuert werden. Unter ungewöhnlichen Umständen kann es auch manuell über das Ventil selbst bedient werden.
Hydraulik-Sektor-Blindventil
Das hydraulische Sektor-Blindventil besteht hauptsächlich aus einem linken Ventilkörper, einem rechten Ventilkörper, einem Schraubenpaar, einer Klappe, einem Dichtungsring, einem Hebel, einem Hydraulikzylinder und anderen Teilen und besteht aus einer Basis und einer Stützsäule, um eine starre Struktur zu bilden. Das Ventil ist mit einem Klemmzylinder und einem Klappenzylinder ausgestattet. Der Klemmzylinder treibt die linken und rechten Ventilkörper über das Hebelpaar und das Schraubenschraubenpaar an, um die Löse- und Klemmvorgänge abzuschließen. Der Klappenzylinder treibt die Klappe an, um den Schaltvorgang abzuschließen. Der Gummidichtungsring ist in die Klappe eingebettet und zeichnet sich durch hohe Temperaturbeständigkeit, gute Dichtungsleistung, einfachen Austausch und lange Lebensdauer aus. Dieses Ventil kann von einer einzelnen Einheit oder von mehreren an das Netzwerk angeschlossenen Einheiten ferngesteuert werden. Unter abnormalen Bedingungen kann es auch manuell über das Ventil selbst bedient werden.
Elektrosektor-Blindventil
Dieses Ventil besteht aus linken und rechten Ventilkörpern, Sektorventilplatten, Edelstahlbälgen, elektrischem Antrieb, elektrischer Klemmvorrichtung und anderen Komponenten. Der Ventilkörper hat eine Sektorventilplattenstruktur mit Dreipunktverriegelung. Der Dichtungsteil besteht aus Edelstahl und Gummidichtringen, die eine gute Dichtleistung und lange Lebensdauer aufweisen. Der Dichtungsring befindet sich auf der Ventilplatte, sodass der Dichtungsring während der Wartung leicht ausgetauscht werden kann. Elektrischer Betrieb, stabiler Betrieb, flexibler Start und zuverlässige Funktion. Der Klemmmechanismus verwendet zum Klemmen ein Schraubenmutterpaar mit guten selbstsichernden Eigenschaften. Das elektrische fächerförmige Blindplattenventil ist mit einem Edelstahlbalg ausgestattet, der sich durch hohe Flexibilität und lange Lebensdauer auszeichnet. Es wird häufig als zuverlässiges Schneidgerät zur Handhabung von Gasen und giftigen Gasmedien in Industrie- und Bergbauunternehmen, im Umweltschutz und anderen Branchen eingesetzt.
Elektrisches Schubstangen-Sektor-Blindventil
Das elektrische Schubstangen-Sektor-Blindventil besteht hauptsächlich aus einem linken Ventilkörper, einem rechten Ventilkörper, einem Schraubenpaar, einer Klappe, einem Dichtungsring, einem Hebel, einer explosionsgeschützten elektrischen Schubstange und anderen Teilen und besteht aus einer Basis und einer Stützsäule, um eine starre Struktur zu bilden. Der Ventilkörper ist mit einer Klemmschubstange und einer Klappplattenschubstange ausgestattet. Die Klemmschubstange treibt die linken und rechten Ventilkörper über ein Hebelpaar und ein Schraubenschraubenpaar an, um die Löse- und Klemmvorgänge abzuschließen. Die Klappschubstange treibt die Klappplatte an, um den Schaltvorgang abzuschließen. Der Gummidichtungsring ist in die Klappe eingebettet und zeichnet sich durch hohe Temperaturbeständigkeit, gute Dichtungsleistung, einfachen Austausch und lange Lebensdauer aus. Dieses Ventil kann von einer einzelnen Einheit oder von mehreren an das Netzwerk angeschlossenen Einheiten ferngesteuert werden. Unter abnormalen Bedingungen kann es auch manuell über das Ventil selbst bedient werden.
Elektrisches Jalousieventil öffnen
Dieses Ventil hat eine offene Konstruktionsstruktur, die leicht und einfach zu warten ist (Austausch des Dichtungsgummirings, Inspektion und Austausch des elektrischen Geräts sowie Teilwartung des Ventils erfolgen alle extern und beeinträchtigen den normalen Betrieb des Ventils nicht). Der Bewegungsvorgang und der Schaltstatus des Ventils sind intuitiv. Es ist sehr praktisch, den Abschlussstatus nach dem Öffnen und Schließen zu überprüfen. Es hat den unersetzlichen Vorteil der Abdichtung. Der Nachteil ist, dass beim Öffnen und Schließen eine kleine Menge Gas austritt. Dieses Ventil hat die fortschrittliche Technologie der schwimmenden Ventilplatte ausländischer Steckventile in Design und Produktion übernommen, was die Dichtungszuverlässigkeit erhöht und die Querbewegung leicht und zuverlässig ist. Die Ventilplatte bewegt sich mithilfe eines Stiftzahnübertragungsmechanismus, der nicht anfällig für Staubansammlungen ist und für den Einsatz in Situationen mit viel Staub, schlechten Schmierbedingungen und rauen Arbeitsumgebungen geeignet ist. Die Klemmung erfolgt in Form einer Mehrpunkt-Synchronklemmung in einem Gerät, die eine gute Synchronisierung und hohe Zuverlässigkeit aufweist. Dieses Ventil kann mit einem explosionsgeschützten Schaltschrank am Boden ausgestattet werden, um eine Vor-Ort-Steuerung und eine Fernverbindungssteuerung mit dem SPS-System zu implementieren. Die Einstelldistanz beträgt mehr als 10 Meter.
Vollständig gekapseltes elektrisches Blindventil
Das vollständig geöffnete und geschlossene elektrische Absperrventil ist für trockene metallurgische Hochofengassysteme geeignet. Es spielt eine zuverlässige und absolut schneidende Rolle in der Gasleitung. Es hat eine kompakte Struktur, einen sicheren und zuverlässigen Betrieb und eine gute Steuerleistung. Während des Öffnungs- und Schließvorgangs des Ventils tritt kein Gas aus. Verschmutzte Umgebung. Diese Serie geschlossener elektrischer Steckventile besteht hauptsächlich aus Hauptventilkörper, Hilfsventilkasten, Ventilplatte, Gummidichtring, Klemm- und Entriegelungsmechanismus für Schraubenschraubenpaare, Plattenbewegungsmechanismus, Teleskopvorrichtung usw. Die Basis und der Kastenanschlussflansch bilden eine starre Struktur. Die Ventilplatte bewegt sich mithilfe eines Stiftzahnübertragungsmechanismus, der nicht anfällig für Staubansammlungen ist und in Situationen mit viel Staub, schlechten Schmierbedingungen und rauen Arbeitsumgebungen verwendet werden kann. Die Klemmung erfolgt in Form einer Mehrpunkt-Synchronklemmung in einem Gerät, die eine gute Synchronisierung und hohe Zuverlässigkeit aufweist. Dieses Ventil kann mit einem explosionsgeschützten Schaltschrank am Boden ausgestattet werden, um eine Vor-Ort-Steuerung und eine Fernverbindungssteuerung mit dem SPS-System mit einer Einstelldistanz von mehr als 10 Metern zu implementieren.
