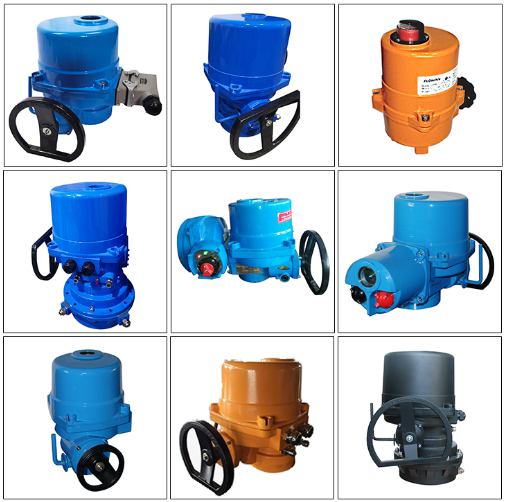

Qt Elektretöne Aktuator
Elektretuator der QT -Serie elektrisch Ventil
QT-Typ Teil des Elektroventils vom Typ QT eignet sich zum Steuern von Schmetterlingsventilen, Kugelventilen, Steckdoden und anderen Ventilen, die sich um 90 Grad drehen. Dieses Produkt hat die Eigenschaften von hoher Effizienz, hoher Zuverlässigkeit, hoher Schutzleistung, niedrigem Rauschen usw. Es kann vor Ort betrieben oder remote kontrolliert werden. Es kann in verschiedenen Branchen wie Erdöl, chemische Industrie, Kraftwerke, Wasseraufbereitung, Papierherstellung usw. häufig eingesetzt werden.
Merkmale elektrischer Aktuatoren
• Kompakte und robuste Konstruktion, leicht und bietet ein hohem Ausgangsmoment (max. 10000 nm).
• Viele Drehmomentvariation (von min 60 nm bis max 10000 nm).
• Hartanodiertes Aluminiumgehäuse innen und außen mit externer Pulverbeschichtung zur Verwendung gegen schweres industrielles Umfeld.
• Das Gehäuse verwendet radiale Dichtungen und O-Ringe, die Schutz vor wasserdichtem IP67 (NEMA 4 und 6) und optionalem Wasserdicht LP68 bieten.
• Dual Montage Base LSO5211 Standard und KV Standard.
• Abnehmbare Antriebsbuchse für einfache Bearbeitung und Montage.
• Selbstverstärkung durch Doppel-Wurmgetriebe (keine Bremse erforderlich).
• Handbuch für automatische Deklutschhandbuch mit vorhöhle oder manueller schaltbarer Hebel.
• Zuverlässiges mechanisches Drehmomenterfassungssystem, das einen sicheren Betrieb im Überlastungszustand bietet.
• Das Fenster und die Indikator mit großer Größe bieten eine bessere Positionanzeige aus der Ferne.
• Anzahl der lokalen Positionskontrolloptionen, um eine einfache Inbetriebnahme und den Einsatz zu erhalten.
• Digitalisierte Steuerkomponenten.
Proeduktstruktur
1. Positionsanzeige
Ein mechanischer Indikator, der kontinuierlich den Grad der Ventilöffnung angibt. Der Mechanismus besteht aus mehrstufigen Zahnrädern und ist mit einstellbaren Zahnrädern ausgestattet, um eine Vielzahl von Kurven aufzunehmen.
2. Cam und Grenzschalter
Es ist mit zwei Schrauben oben befestigt und die Einstellung ist einfach. Jede Kamera kann einzeln eingestellt werden. Sobald die Einstellung abgeschlossen ist, bleibt jeder Cam immer in dieser Position.
3. Feuchtigkeitsdichtes Heizung
Innerhalb des Stellantriebs wird eine Heizung installiert, um die Beschädigung der inneren Kondensation in elektrischen Komponenten zu beseitigen.
4. Terminalblock
Es gibt genügend Terminals für die Nutzerkomfort, bis zu 22 Klemmen, um eine enge und zuverlässige Kabelverbindung zu gewährleisten.
5. Drehmomentschalter
Wenn der Aktuator Drehmoment ausgibt, ist der Hauptwurm mit Schmetterlingsfederngruppen an beiden Enden Schub, die Schmetterlingsfedern werden komprimiert und der Wurm wird axiale Verschiebung proportional zum Ausgangsdrehmoment erfasst. Die Verschiebung wird von der Kurbel in den Drehwinkel der Drehmomentwelle umgewandelt. Der entsprechende Drehmomentschalter wird durch den auf der Drehmomentwelle installierten einstellbaren Nocken ausgelöst, um einen Überdrterschutz zu erzielen oder eine Übertorque-Fehlersignalfunktion zu senden.
6. Motor
Der ventilspezifische Motor kann unabhängig voneinander, mit kurzer Startgeschwindigkeit, kleiner Trägheit und eingebauter thermischer Beschützer abgebaut werden, um Schäden zu verhindern, die durch motorische Überhitzung verursacht werden-Isolierung Grad F.
7. Handrad
Das Handrad treibt die Ausgangswelle direkt zum Drehen an und wird für den manuellen Betrieb des Ventils in Debugging- oder Notsituationen verwendet
8. Hand-/Elektroschalter
Durch Drücken des Schaltergriffs können Sie die Kupplung und das Handradgitter erstellen und den manuellen Betrieb eingeben. Wenn sich der Motor dreht, kehrt die Kupplung unter Druck automatisch zum elektrischen Arbeitszustand zurück. (Der Schaltergriff kann in der elektrischen Position gesperrt werden, um eine Fehloperation zu verhindern).
Designmerkmale und Hauptfunktionen
Hülse
Hartanodierte Aluminiumhülle, externes Epoxidpulver, unbeschichtet, geeignet für harte Arbeitsumgebung.
Eingangsspannungsbereich
Drei-Phase: AC340V ~ 420V 50/60 Hz Einphasa: AC220V ~ 240 V 50/60Hz
Merkmale
Die Mikrocomputer-Steuerplatine sammelt eine interne Proportionalsignaleingabe, und das Ausgangsbefehlssignal wird verarbeitet, um den Motor direkt zu steuern, um das Öffnen und Schließen des Aktuators zu realisieren, und bietet ein proportionales Signal-Rückmeldung, eine proportionale Signalsteuerung und ein programmierbares Multi-Channel-Feld, das programmierbare Relay-Ausgang programmierbar ist.
Steuertyp
Kontrollsignale werden in OFF-Typ und modulierender Typ unterteilt, die Stromversorgung wird in ON-Off-Typ und modulierender Typ unterteilt, und die Stromversorgung ist einphasige und dreiphasige. Der Ein-AUS-Typ akzeptiert nur das vom externen Schaltsignal bereitgestellte Schaltersignal, das von der Mikrocomputer-Steuerplatine verarbeitet wird. Der Ausgangsbefehl wird verstärkt und steuert den Aktuatormotor direkt an, um eine Fernöffnung und Schließaktionen durchzuführen. Der Modulationstyp kann das vom externe Proportionalsignal bereitgestellte Proportionalsignal auf der Grundlage des Ein-Aus-Typs empfangen
Umgebungstemperatur
Arbeitstemperaturbereich. Weniger als oder gleich 90%relativer RH, keine Kondensation, -25c ~ +60 C (Spezialtemperatur muss angepasst werden),
Schutzgrade IP68, explosionssichere Ebene EXDII CT4GB
Arbeitsabgabe: kurzfristige 10 Minuten
Standardspezifikationen
|
Schutznote |
Standard IP65/IP67 Special IP68 |
|
Stromversorgung |
Drei-Phasen AC380V --- 460V 50/60 Hz Einphase: AC110V-AC220V DC24V AC24V 50/60Hz |
|
Dienstzyklus (ON-AUS) |
S2-15 min |
|
Arbeitszyklus (Modulation) |
S4-25% |
|
Motor |
Eichhörnchen -Käfig -Induktionsmotor |
|
Limitschalter |
1 jeweils für offen und schließen (SPDT 250VAC/16A -Bewertung) |
|
Drehmomentschalter |
1 jeweils für offen und schließen (SPDT 250VAC/16A -Bewertung) |
|
Stauschutz |
Überhitzungsschutz einbauen |
|
Reisewinkel |
90 Grad |
|
Positionsindikator |
Kontinuierlicher mechanischer Indikator mit Pfeil |
|
Selbstverriegelung |
Bereitgestellt durch Doppel -Wurm -Getriebe (keine Bremse) |
|
Mechanischer Stopper |
Jeweils jeweils für jedes Reiseende (offen und schließen), extern und einstellbar |
|
Umgebungstemperatur |
Standard: -20-+70 Grad Optional: -20-+60 Grad |
|
Umgebungsfeuchtigkeit |
90%RH Max (Nicht-Kondensation) |
|
Explosionssichere Note |
EXDIIBT4 IECEX ATEX Customized Certification kann bereitgestellt werden |
|
Funktionen |
LCD Chinese / English Display Fenster und lokale Betriebsfunktion Selbstphasensequenz Identifizierungs- und Phasen -Trennungsschutz Infraroteinstellung und Kontrolle Fehler Selbstdiagnosetechnologie Modbus, Profidbus DP, Hart |
|
Signal |
A: Ferner -Passive Trockenkontakt, Signalkurzpuls (Inching). B: Ferner -Passiv -Trockenkontakt, langen Impuls (Halten). C: Active DC24V -Signal. D: Active AC220V -Signal. E: Remote DC4-20MA Signal. |
|
Rückkopplungssignal |
A: Öffnen, schließen, Signale stoppen (passiver trockener Kontakt). B: Fehlersignal (passiver Trockenkontakt). C: Ventilpositionssignal (DC4-20MA, DC1-5V, DC0-10V) D: Fernbedienungssignal (passiver Trockenkontakt) |
Technische Parameter
Qt1 ~ qt4/js (220 V Einphase)
|
Modell |
Spezifikation. |
Ausgabe Drehmoment (N·m) |
Ausgabe Geschwindigkeit (r/min) |
Reisen Zeit (s) |
Maximal Stängel Durchmesser (mm) |
Motor Leistung (KW) |
Motorstrom (A) |
Elektrisch Kapazität 450V |
Handwh Aal dreht sich |
Referenz Gewicht (Kg) |
|
|
Bewertet |
Marmelade |
||||||||||
|
Qt1 |
Qt04 |
40 |
1 |
17.5 |
14 |
0.01 |
0.45 |
0.7 |
4 |
8.5 |
6 |
|
Qt06 |
60 |
1 |
17.5 |
22 |
0.015 |
0.55 |
0.75 |
7 |
8.5 |
9 |
|
|
QT09 |
90 |
1 |
17.5 |
22 |
0.025 |
0.7 |
1.1 |
7 |
8.5 |
10 |
|
|
Qt2 |
Qt5 |
50 |
1 |
20 |
22 |
0.025 |
0.7 |
1.1 |
7 |
10.5 |
12 |
|
Qt10 |
100 |
1 |
20 |
22 |
0.025 |
0.7 |
1.1 |
7 |
10.5 |
12 |
|
|
Qt10 |
100 |
2 |
10 |
22 |
0.025 |
0.7 |
1.1 |
7 |
10.5 |
12 |
|
|
Qt15 |
150 |
1 |
20 |
32 |
0.04 |
1.1 |
1.3 |
10 |
10.5 |
13 |
|
|
Qt15 |
150 |
2 |
10 |
32 |
0.04 |
1.1 |
1.3 |
10 |
10.5 |
13 |
|
|
QT20 |
200 |
1 |
20 |
32 |
0.04 |
1.1 |
1.3 |
10 |
10.5 |
13 |
|
|
QT20 |
200 |
2 |
10 |
32 |
0.04 |
1.1 |
1.3 |
10 |
10.5 |
13 |
|
|
Qt3 |
Qt30 |
300 |
0.5 |
26 |
32 |
0.04 |
1.2 |
1.5 |
10 |
12.8 |
17 |
|
Qt30 |
300 |
1 |
13 |
32 |
0.04 |
1.2 |
1.5 |
10 |
12.8 |
17 |
|
|
Qt40 |
400 |
0.5 |
26 |
32 |
0.06 |
1.2 |
1.8 |
12 |
12.8 |
18 |
|
|
Qt40 |
400 |
1 |
13 |
32 |
0.06 |
1.2 |
1.8 |
12 |
12.8 |
18 |
|
|
Qt4 |
Qt60 |
600 |
0.5 |
26 |
42 |
0.09 |
2 |
3.2 |
15 |
14.5 |
22 |
|
Qt60 |
600 |
1 |
13 |
42 |
0.09 |
2 |
3.2 |
15 |
14.5 |
22 |
|
|
QT80 |
800 |
0.5 |
26 |
42 |
0.18 |
3 |
4 |
30 |
14.5 |
23 |
|
|
QT80 |
800 |
1 |
13 |
42 |
0.18 |
3 |
4 |
30 |
14.5 |
23 |
|
|
QT100 |
1000 |
0.5 |
26 |
42 |
0.2 |
3.3 |
4.5 |
30 |
14.5 |
25 |
|
|
QT100 |
1000 |
1 |
13 |
42 |
0.2 |
3.3 |
4.5 |
30 |
14.5 |
25 |
|
|
Qt4/js |
QT150 |
1500 |
0.15 |
90 |
50 |
0.18 |
3 |
4 |
20 |
43 |
48 |
|
QT150 |
1500 |
0.3 |
45 |
50 |
0.18 |
3 |
4 |
20 |
43 |
48 |
|
|
QT200 |
2000 |
0.15 |
90 |
50 |
0.2 |
3.3 |
4.5 |
20 |
43 |
50 |
|
|
QT200 |
2000 |
0.3 |
45 |
50 |
0.2 |
3.3 |
4.5 |
20 |
43 |
50 |
|
|
QT250 |
2500 |
0.15 |
90 |
50 |
0.2 |
3.3 |
4.5 |
20 |
43 |
50 |
|
|
QT250 |
2500 |
0.3 |
45 |
50 |
0.2 |
3.3 |
4.5 |
20 |
43 |
50
|
|
Qt1 ~ qt4/js (380 V Dreiphasen)
|
Modell |
Spezifikation. |
Ausgabe Drehmoment (N·m) |
Ausgabe Geschwindigkeit (r/min) |
Maximal Stängel Durchmesser (mm) |
Motor Leistung (KW) |
Motorstrom (A) |
Reisezeit (s) |
Referenz Gewicht (Kg) |
|
|
Bewertet |
Marmelade |
||||||||
|
Qt1 |
QT06-1 |
60 |
1 |
22 |
0.025 |
0.3 |
0.6 |
15 |
9 |
|
QT09-1 |
90 |
1 |
22 |
0.025 |
0.3 |
0.6 |
15 |
9 |
|
|
Qt2 |
QT05-1 |
50 |
1 |
22 |
0.025 |
0.3 |
0.6 |
18 |
10 |
|
Qt10-1 |
100 |
1 |
22 |
0.025 |
0.3 |
0.6 |
18 |
10 |
|
|
QT10-2 |
100 |
2 |
22 |
0.04 |
0.6 |
0.9 |
9 |
12 |
|
|
QT15-1 |
150 |
1 |
22 |
0.04 |
0.6 |
0.9 |
18 |
12 |
|
|
QT15-2 |
150 |
2 |
32 |
0.06 |
0.7 |
1.1 |
9 |
13 |
|
|
QT20-1 |
200 |
1 |
32 |
0.06 |
0.7 |
1.1 |
18 |
13 |
|
|
QT20-2 |
200 |
2 |
32 |
0.06 |
0.7 |
1.1 |
9 |
13 |
|
|
Qt3 |
QT30-0.5 |
300 |
0.5 |
32 |
0.06 |
0.5 |
1 |
24 |
17 |
|
QT30-1 |
300 |
1 |
32 |
0.06 |
0.5 |
1 |
12 |
17 |
|
|
QT30-2 |
300 |
2 |
32 |
0.09 |
0.8 |
1.7 |
6 |
18 |
|
|
QT40-0.5 |
400 |
0.5 |
32 |
0.09 |
0.8 |
1.7 |
24 |
18 |
|
|
Qt40-1 |
400 |
1 |
32 |
0.09 |
0.8 |
1.7 |
12 |
18 |
|
|
QT40-2 |
400 |
2 |
32 |
0.09 |
0.8 |
1.7 |
6 |
18 |
|
|
Qt4 |
QT60-0.5 |
600 |
0.5 |
42 |
0.12 |
1 |
2 |
28 |
22 |
|
Qt60-1 |
600 |
1 |
42 |
0.12 |
1 |
2 |
14 |
22 |
|
|
QT60-2 |
600 |
2 |
42 |
0.18 |
1.5 |
2.5 |
7 |
25 |
|
|
QT80-0.5 |
800 |
0.5 |
42 |
0.18 |
1.5 |
2.5 |
28 |
25 |
|
|
Qt80-1 |
800 |
1 |
42 |
0.18 |
1.5 |
2.5 |
14 |
25 |
|
|
QT80-2 |
800 |
2 |
42 |
0.18 |
1.5 |
2.5 |
7 |
25 |
|
|
QT100-0.5 |
1000 |
0.5 |
42 |
0.18 |
1.5 |
2.5 |
28 |
25 |
|
|
QT100-1 |
1000 |
1 |
42 |
0.18 |
1.5 |
2.5 |
14 |
25 |
|
|
Qt4/js |
QT150-0.3 |
1500 |
0.3 |
50 |
0.18 |
1.3 |
2.2 |
45 |
48 |
|
QT200-0.3 |
2000 |
0.3 |
50 |
0.2 |
1.8 |
3 |
45 |
50 |
|
|
QT250-0.3 |
2500 |
0.3 |
50 |
0.2 |
1.8 |
3 |
45 |
50 |
|
Abmessungen
Qt1-qt4 Flanschabmessungen
|
Modell |
Flansch Größe |
φd1 |
φd3 |
Standard Größe |
Reserviert Größe |
Maximal erlaubt |
b |
I |
t |
t |
N-D4-Tiefe h |
|
|
Qt1 |
Ra |
F05 |
102 |
50 |
/ |
10 |
22 |
/ |
/ |
30 |
43 |
4-m6 Tiefe 12 |
|
F07 |
70 |
40 |
4-m8-Tiefe 12 |
|||||||||
|
Rb |
2" |
57.15 |
12.6 |
3 |
14 |
4-m6 Tiefe 10 |
||||||
|
3" |
||||||||||||
|
Qt2 |
Ra |
F05 |
125 |
50 |
/ |
10 |
22 |
/ |
/ |
45 |
49 |
4-m6 Tiefe 12 |
|
F07 |
70 |
15 |
32 |
46 |
4-m8-Tiefe 14 |
|||||||
|
F10 |
102 |
4-m10 Tiefe 15 |
||||||||||
|
Rb |
2" |
57.15 |
12.6 |
10 |
22 |
3 |
14 |
45 |
4-m6 Tiefe 10 |
|||
|
2.5" |
||||||||||||
|
3" |
||||||||||||
|
4" |
69.85 |
15.77 |
15 |
32 |
5 |
18.07 |
46 |
4-m8-Tiefe 15 |
||||
|
5" |
18.92 |
21.22 |
||||||||||
|
6" |
||||||||||||
|
Qt3 |
Ra |
F10 |
145 |
102 |
/ |
15 |
32 |
/ |
/ |
46 |
52 |
4-m10 Tiefe 15 |
|
Qt4 |
Rb |
F12 |
175 |
125 |
/ |
20 |
42 |
/ |
/ |
46 |
63 |
4-m12 Tiefe 18 |
|
F14 |
140 |
4-m16 Tiefe 25 |
||||||||||
|
8" |
88.9 |
22.10 |
5 |
24.4 |
4-m10 Tiefe 15 |
|||||||
|
10" |
28.45 |
8 |
31.75 |
4-m12 Tiefe 20 |
||||||||
|
12" |
107.95 |
31.6 |
8 |
34.9 |
||||||||
|
14" |
||||||||||||
Qt1-3 gewöhnlicher Typ
QT1-3 Integraltyp
Qt4-5 gewöhnlicher Typ
QT4-5 Integraltyp
|
Modell |
A1 |
A2 |
A3 |
B |
B1 |
D |
D1 |
D2 |
E |
H |
H1 |
H2 |
H3 |
L |
L1 |
L2 |
L3 |
|
Qt1 |
44 |
17 |
36 |
75 |
68 |
102 |
170 |
166 |
126 |
60 |
256 |
109 |
179 |
62 |
60 |
300 |
|
|
Qt2 |
49.5 |
22.5 |
30 |
85 |
77.5 |
200 |
200 |
166 |
130 |
64 |
263 |
113 |
187 |
85 |
76 |
320 |
|
|
Qt3 |
60 |
33 |
35 |
100 |
77 |
250 |
220 |
166 |
27.5 |
136 |
70 |
298 |
119 |
202 |
88 |
76 |
323 |
|
Qt4 |
70 |
43 |
38 |
115 |
87 |
250 |
260 |
166 |
144 |
78 |
342 |
127 |
225 |
106 |
76 |
341 |
|
|
Qt5 |
70 |
43 |
38 |
130 |
130 |
250 |
260 |
166 |
234 |
185 |
449 |
234 |
225 |
130 |
76 |
341 |
QT/JS -Installationsabmessungen
|
Flansch Modell |
Flansch Durchmesser/ Flansch Code |
φd1 |
φd3 |
Standard Größe |
Reserviert Größe |
Max. erlaubt |
b |
l |
ND-4 |
T |
|
Ra |
F14 |
175 |
140 |
/ |
20 |
50 |
/ |
/ |
4-m6 |
77 |
|
F16 |
210 |
165 |
4-m20 |
|||||||
|
Rb |
16" |
215 |
158.7 |
33.15 |
20 |
50 |
10 |
36.45 |
4-m18 |
77 |
|
18" |
38.00 |
41.3 |
||||||||
|
20" |
41.15 |
44.5 |
||||||||
|
RC |
Q120 |
215 |
165 |
/ |
/ |
/ |
6-m16 |
77 |
Feldanwendungen
QT -Produktreihe
Produktanzeige
Beliebte label: DN300 PN16 EPDM NBR Seal Wafer Schmetterlingsventil, China, Hersteller, Lieferanten, Fabrik, Kauf, Preis, Angebot
