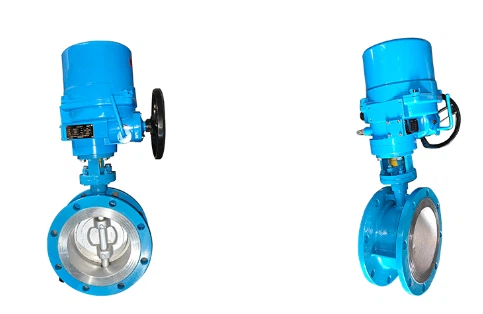

Metallisch dichtende Absperrklappe
Strukturelle Merkmale und Verwendungen
Die Produkte der Serie „Metalldichtungs-Absperrklappen“ sind langlebige, energiesparende Absperrklappen. Die Produkte entsprechen den nationalen Normen JB/T8527-97 (Metalldichtungs-Absperrklappe), GB/T13927-92 (Universalventil-Drucktest) und anderen verwandten Normen für Ventile. Dieses Produkt besteht aus Ventilkörper, Absperrklappe, Dichtungsring, Übertragungsmechanismus und anderen Hauptkomponenten. Seine Struktur ist nach dem dreidimensionalen Exzenterprinzip gestaltet, und eine neue Verarbeitungstechnologie, die mit elastischer Abdichtung und harter und weicher Mehrschichtabdichtung kompatibel ist, ermöglicht es der Absperrklappe, ihre Drehmomentkraft während des Betriebs zu reduzieren, wodurch arbeitssparende und energiesparende Funktionen erreicht werden. Dies gewährleistet die allgemeine Zuverlässigkeit der Absperrklappe in Bezug auf Korrosionsbeständigkeit, Hochtemperaturbeständigkeit und Verschleißfestigkeit. Diese Absperrklappe eignet sich für den Einsatz in der Lebensmittel-, Medizin- und Petrochemieindustrie, in Kraftwerken, Stahlwerken, der industriellen Umweltschutzwasseraufbereitung und in Hochhäusern als bestes Gerät zur Regulierung des Durchflusses und zum Absperren von Flüssigkeiten in Wasserversorgungs- und Abwasserleitungen.
Wichtigste Leistungsmerkmale
1. Einzigartige Struktur, klein und leicht, flexible Bedienung, arbeitssparend und bequem;
2. Die Abdichtung ist zuverlässig und kann eine Luftabdichtung ohne Leckage erreichen;
3. Die Durchflusseigenschaften sind tendenziell linear und weisen die beste Anpassungsleistung auf.
4. Durch das Drei-Exzentrizitäts-Prinzip ist die Dichtfläche nahezu verschleißfrei und verlängert die Lebensdauer des Ventils;
5. Breites Anwendungsspektrum. Zum Beispiel: Es kann für Wasser, Dampf, Öl, Luft, Gas und andere Medien verwendet werden.
6. Es eignet sich für Rohrleitungen mit unterschiedlichen Temperaturen und Druckniveaus unter 6,4 MPa und ist beständig gegen Korrosion und andere Medien.
Leistungsbeschreibungen
Aufbauprinzip
Ein Absperrventil (auch Klappenventil genannt) ist ein Regelventil mit einer runden Ventilscheibe oder -scheibe als Verschlussteil. Es besteht hauptsächlich aus einem Ventilkörper, einem Ventilschaft, einer Absperrklappe und einem Dichtungsring. Der Ventilkörper ist zylindrisch, mit kurzer axialer Länge und eingebauter Absperrklappe. Die Absperrklappe des Absperrventils ist in Durchmesserrichtung des Rohrs eingebaut. Im zylindrischen Kanal des Absperrventilkörpers dreht sich die scheibenförmige Absperrklappe um die Achse und der Drehwinkel liegt zwischen 0 Grad und 90 Grad. Wenn sie sich um 90 Grad dreht, ist das Ventil vollständig geöffnet.
Das Absperrventil ist einfach aufgebaut, klein und leicht und besteht aus nur wenigen Teilen. Außerdem muss es nur um 90 Grad gedreht werden, um es schnell zu öffnen und zu schließen, was die Bedienung vereinfacht. Gleichzeitig verfügt das Ventil über gute Flüssigkeitskontrolleigenschaften. Wenn sich das Absperrventil in der vollständig geöffneten Position befindet, ist die Dicke der Absperrplatte der einzige Widerstand, wenn das Medium durch den Ventilkörper fließt. Daher ist der vom Ventil erzeugte Druckabfall sehr gering, sodass es gute Durchflusskontrolleigenschaften aufweist. Absperrventile haben zwei Dichtungsarten: elastische Dichtung und Metalldichtung. Bei Ventilen mit elastischer Dichtung kann der Dichtungsring in den Ventilkörper eingebettet oder am Umfang der Absperrplatte befestigt sein.
Absperrklappen mit Metalldichtungen haben im Allgemeinen eine längere Lebensdauer als Absperrklappen mit elastischer Dichtung, es ist jedoch schwierig, eine vollständige Abdichtung zu erreichen. Absperrklappen mit Metalldichtungen können sich an höhere Betriebstemperaturen anpassen, während Absperrklappen mit elastischer Dichtung den Nachteil haben, durch die Temperatur begrenzt zu sein.
Wenn ein Absperrventil zur Durchflussregelung verwendet werden soll, ist es wichtig, die richtige Größe und Art des Ventils auszuwählen. Das Konstruktionsprinzip eines Absperrventils eignet sich besonders für die Herstellung von Ventilen mit großem Durchmesser. Absperrventile werden nicht nur häufig in allgemeinen Industrien wie der Erdöl-, Gas- und Chemieindustrie sowie der Wasseraufbereitung verwendet, sondern auch im Kühlwassersystem von Wärmekraftwerken.
Zu den häufig verwendeten Absperrklappen gehören Wafer-Absperrklappen und Flansch-Absperrklappen. Bei Wafer-Absperrklappen wird das Ventil mit Bolzen zwischen zwei Rohrflanschen befestigt. Bei Flansch-Absperrklappen befinden sich Flansche am Ventil und die Flansche an beiden Enden des Ventils werden mit Bolzen mit den Rohrflanschen verbunden.
Nutzungsprinzip und Installationshinweise
Die Beziehung zwischen der Öffnung des Absperrventils und der Durchflussrate ändert sich grundsätzlich linear. Wenn es zur Steuerung des Durchflusses verwendet wird, hängen seine Durchflusseigenschaften auch eng mit dem Durchflusswiderstand der Rohrleitung zusammen. Wenn beispielsweise zwei Rohrleitungen mit demselben Ventildurchmesser und derselben Ventilform ausgestattet sind, der Rohrleitungsverlustkoeffizient jedoch unterschiedlich ist, ist die Durchflussrate des Ventils sehr unterschiedlich.
Wenn sich das Ventil in einem Zustand großer Drosselamplitude befindet, kann auf der Rückseite der Ventilplatte leicht Kavitation auftreten, die das Ventil beschädigen kann. Es wird normalerweise außerhalb von 15 Grad verwendet. Wenn sich das Absperrventil in der mittleren Öffnung befindet, ist die durch den Ventilkörper und das vordere Ende der Absperrplatte gebildete Öffnungsform auf die Ventilachse zentriert und die beiden Seiten nehmen unterschiedliche Zustände ein. Das vordere Ende der Absperrplatte auf der einen Seite bewegt sich in Richtung des Wasserflusses und das vordere Ende der Absperrplatte auf der anderen Seite bewegt sich in Richtung des Wasserflusses. Daher bilden eine Seite des Ventilkörpers und der Ventilplatte eine düsenförmige Öffnung und die andere Seite ähnelt einer drosselförmigen Öffnung. Die Durchflussrate auf der Düsenseite ist viel schneller als auf der Drosselseite und unter dem drosselseitigen Ventil wird ein Unterdruck erzeugt, wodurch sich häufig Gummidichtungen lösen können.
Das Betriebsdrehmoment eines Absperrventils weist aufgrund unterschiedlicher Öffnungen und Ventilöffnungs- und -schließrichtungen unterschiedliche Werte auf. Bei horizontalen Absperrventilen, insbesondere Ventilen mit großem Durchmesser, kann das durch die Wassertiefe und den Druckunterschied zwischen der oberen und unteren Ventilwelle erzeugte Drehmoment nicht ignoriert werden. Wenn außerdem an der Einlassseite des Ventils ein Winkelstück installiert ist, tritt ein Vorspannungsfluss auf und das Drehmoment erhöht sich. Wenn sich das Ventil in der Zwischenöffnung befindet, muss sich der Betriebsmechanismus aufgrund der Wirkung des hydrodynamischen Drehmoments selbst verriegeln.
Produktmerkmale
Geringe Größe und geringes Gewicht: Sowohl Volumen als auch Gewicht betragen 1/3 der Ventilprodukte;
Schön und großzügig: Gehäuse aus Druckgusslegierung. Das Erscheinungsbild ist fein und glatt und reduziert elektromagnetische Störungen;
Vollständige Funktionen: Schaltertyp (dh passiver Kontakttyp), Proportionalsteuerungstyp und intelligenter Anpassungstyp;
Einfach zu bedienen: Keine Inspektion erforderlich. Ölfrei, rostfrei und wasserdicht, kann in jedem Winkel installiert werden;
Mehrfachschutz: elektrische Begrenzung, mechanische Begrenzung, Überhitzungsschutz, Überlastungsschutz, Untertemperaturschutz;
Verschiedene Verstöße: 5 Sekunden, 8 Sekunden, 15 Sekunden, 30 Sekunden, 50 Sekunden, 100 Sekunden usw.;
CNC-Einstellung: hochintegrierte intelligente Module, digitale Einstellungen, digitale Abstimmung, hochpräzise Selbstdiagnose, keine Positionierer erforderlich, automatische Steuerung, eine Maschine mit mehreren Funktionen;
Sicherheitsgarantie: Bestandener AC1500-V-Spannungsfestigkeitstest, hochisolierter Motor der H-Klasse zur Gewährleistung der Karosserie- und Produktionssicherheit;
Die Anpassung ist einfach und erfolgt über einphasige, dreiphasige und Gleichstromversorgungen. Die externe Verdrahtung ist einfach.
