ZDLM ELEKTRISCHE HEISE Ventil
Kein externes Servosystem erforderlich
Ausgewogener Ventilstopfenstruktur ist stabil
Ermöglicht einen großen Druckunterschied
Niedrige Rauschen und niedrige Temperaturempfindlichkeit
ÜBERBLICK
Elektrisches Steuerventil der ZDLM -Serie erhält ein DC -Signal aus dem Regulierungsinstrument, ändert den Fluss des regulierten Mediums und hält die kontrollierten Prozessparameter bei einem bestimmten Wert. Es wird in der Produktionsautomatisierung in Industriesektoren wie Strom, Metallurgie, chemische Industrie, Erdöl, Textil, Pharmazeutikal und Papierherstellung häufig eingesetzt. Der nominale Durchmesser dieser Produktreihe liegt zwischen 20 und 200 mm, der Nenndruck beträgt 1,0, 1,6, 4,0 und 6,4 mPa, der Betriebstemperaturbereich von -40 ° C bis 450 ° C und das Empfangssignal beträgt 0 ~ 10 mA.DC oder 4 ~ 20 mA.DC. Unter ihnen eignet sich das elektrische einsitzige Kontrollventil für Anlässe mit geringem Druckdifferenz, großer mittlerer Viskosität oder leichten Partikelverunreinigungen. Das Steuerventil des elektrischen Ärmel ist für Anlässe mit großer Druckdifferenz geeignet. Nach dem Material des Ventilverschleiensenteils gibt es zwei Arten von Metallmetall- und Nichtmetallmetalldichtungen. Letzteres kann den VI -Pegel (Null -Leckage) Standard erreichen, wenn das Ventil geschlossen ist. Nach den verschiedenen Packungen kann es in allgemeine Packdichtungen und Balgdichtungen unterteilt werden. Ersteres wird in allgemeinen Anlässen verwendet, während letzteres in wichtigen Anlässen verwendet wird, bei denen keine Leckage zulässig ist. Die Durchflussmerkmale sind linear oder gleichen Prozentsatz. Ausgestattet mit verschiedenen Aktuatoren kann es in zwei Arten unterteilt werden: gewöhnlicher Typ und elektronischer Typ. Eine Vielzahl von Sorten und Größen sind verfügbar.
MERKMALE
1. Der Ventilkörper ist nach dem Prinzip der Flüssigkeitsmechanik mit einem Flusskanal mit niedrigem Widerstand mit gleichem Querschnitt ausgelegt, und der Nennstromkoeffizient wird um 30%erhöht.
2. Der einstellbare Bereich ist groß, das inhärente einstellbare Verhältnis beträgt 50 und die Durchflussmerkmale sind linear und der gleiche Prozentsatz.
3. Die Ventilstopfen des elektrischen Hülsensteuerventils ist mit oberen und unteren Druckausgleichslöchern ausgestattet, die unausgeglichene Kraft ist gering, die Ventilstabilität ist gut, die Hülse ist stark austauschbar und die Druckdifferenz ist groß.
4. Der regulierende Grenztyp verwendet einen Weichverdichtungsstrukturventilkern, der den Leckagestandard auf V-Level erreicht (Null-Leckage).
5. Der Servoverstärker nimmt ein tiefes dynamisches negatives Feedback an, um die automatische Anpassungsgenauigkeit zu verbessern
6. Der elektrische Bediener hat verschiedene Formen und kann auf 4 ~ 20 mA angewendet werden. DC oder 0 ~ 10 mA.DC.
7. Das elektronische elektrische Steuerventil kann die Ventilöffnung direkt durch das Stromsignal steuern, ohne dass ein Servoverstärker erforderlich ist.
8. Das bellendversiegelte Steuerventil bildet eine vollständige Dichtung am sich bewegenden Ventilstamm, um eine Flüssigkeitsleckage zu verhindern.
Teilematerial
Technische Parameter

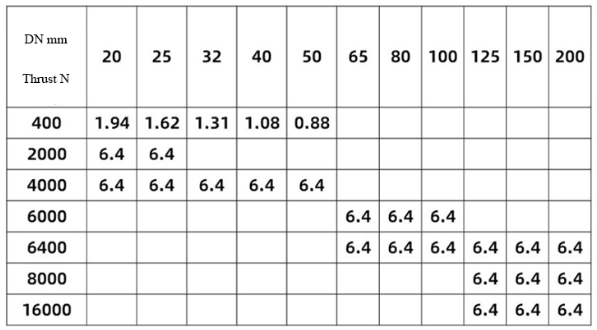

Zulässiger Druckdifferenz
Fehler und Lösungen
1. Keine Aktion, leuchten leuchten
Schließen Sie die Netzteil an
2. Der Motor startet nicht, das Stromlicht ist eingeschaltet und das Eingangssignallicht ist eingeschaltet.
Überprüfen Sie die Spannung, um sicherzustellen, dass sie normal ist. Stellen Sie den Eingangssignalauswahlschalter auf die richtige Position ein, senken Sie die Umgebungstemperatur, reduzieren Sie die Frequenz und Empfindlichkeit des Gebrauchs oder ersetzen Sie den Kondensator, ersetzen Sie den Kabel oder schließen Sie den Kabel und den entsprechenden Stecker an.
3. Motorschwankung, Hitze
Überprüfen Sie das Eingangssignal, um Interferenz zu beseitigen, die Empfindlichkeit einzustellen, das Potentiometer zu verwenden, um die Empfindlichkeit zu verringern, und überprüfen Sie, um es normal zu machen.
4. Kein Feedback -Signal Ventilposition
Überprüfen Sie die Feedback -Signallinie der Ventilposition
5. Das Feedback -Signal der Ventilposition ist zu groß oder zu klein
Überprüfen Sie die Potentiometer -Installation und passen Sie die Nullposition und den Reisepotentiometer ein
Ventil interne Komponentenmaterialien
Hauptmethoden zur Verhärtung der Behandlung
Am häufigsten verwendete Materialien für interne Komponenten sind SUS304, SUS316, SUS316L, SUS410, SUS420 usw. und werden entsprechend gemäß verschiedenen Flüssigkeitsbedingungen verarbeitet. Zur Steuerung von Kavitationsflüssigkeiten, Flüssigkeiten, die feste Partikel und Situationen mit hoher Temperatur und Hochdruck enthalten, müssen sie verhärtet werden. Behandlung zur Verlängerung der Lebensdauer des Ventils.
Wärmebehandlung
A.304/316 Behandlungsbehandlung mit soliden Lösungen
Diese Reihe von Materialien ist austenitischer Edelstahl und wird hauptsächlich unter Arbeitsbedingungen verwendet, bei denen das Medium korrosiv oder in Situationen mit niedriger Temperatur ist. Wenn das Medium stark ätzend ist, muss die Lösungsbehandlung durchgeführt werden. Der Zweck der Lösungsbehandlung besteht darin, die Härte und Korrosionsbeständigkeit des Materials zu verbessern. Temperaturbereich -196 ~ 530 Grad
B.410/420 Löschung und Temperaturbehandlung (Abschreckung + Temperieren) Das Material dieser Serie ist martensitischer Edelstahl, ein ausgezeichnetes kavitationsresistentes Material. Es muss gelöscht und gemildert werden, wenn es in Situationen mit hoher Temperatur- und Hochdruckdifferenz verwendet wird. Der Zweck des Löschens und Temperierens ist es, die Härte des Materials erheblich zu verbessern und seine Lebensdauer unter harten Arbeitsbedingungen zu verlängern. Temperaturbereich -45 ~ 425 Grad
Die chemische Zusammensetzung von Edelstahl und Mengen und Mengen von Carbiden, Nitriden, Carbiden und intermetallischen Verbindungen werden durch den Ausfällenhärtungsprozess, was nicht nur die Stärke des Stahls verbessert, sondern auch ausreichend ausreichend, um ausreichend ausreichend so gut zu sein, dass ausreichend so hoch ist, dass die chemischen Zusammensetzung von rostfreiem Stahl ausfällt, eine härtende Behandlung von c.17-4ph ausfällig härtungsbehandlungen und unterschiedliche Arten und Größen der Verstärkung der Verstärkung der Verstärkung der Verstärkung von Vergrößerungselementen hinzugefügt werden. Eine Art hochfestem Edelstahl, der als Niederschlagshärtung bezeichnet wird. Temperaturbereich -45 ~ 425 Grad
Oberflächenhärtungsbehandlung
Die Oberflächenwärmebehandlung ist in zwei Kategorien unterteilt: Oberflächenlöschung und chemische Wärmebehandlung von Oberflächen. A. Flammenheizoberflächenlöschung, Kontakt mit elektrischer Heizoberfläche, Induktionsheizoberflächenlöschung usw. b. Kohlenhydrat, Nitriding, Carbonitriding, Chromborisierung, Kupferfiltrierung usw.
Aufblendung der Behandlung
Stellitenverkleidung (Hauptkomponenten Co, Cr, W) ist eine häufig verwendete Härtungsbehandlungsmethode mit ausgezeichneter Korrosionsresistenz. Es gibt zwei Methoden zur Stellitenoberflächen: volles Auftauchen und partielle Oberflächen. Es gibt keine Standardregulierung für die spezifische Oberflächenmethode. Es hängt normalerweise von den verschiedenen Drücken und Temperaturen der Flüssigkeit ab und davon, ob die Flüssigkeit Partikel enthält.
Abmessungen
Fry-y-30
Fry-y60
Fry-y100
