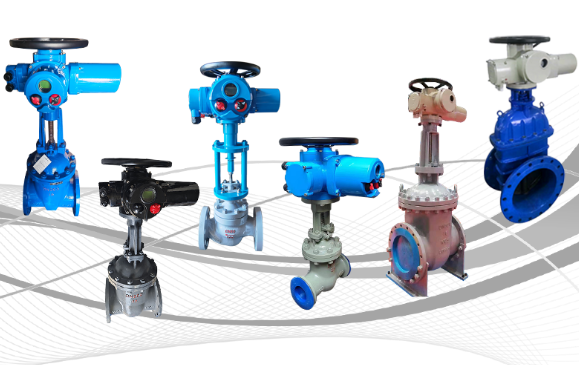

DZW Elektretorventil
ÜBERBLICK
Die DZW -Serie Electric Ventil Aktuator ist eine neue Generation von Produkten, die von unserem Unternehmen auf der Grundlage der ursprünglichen reifen Produkte unabhängig entwickelt wurden, die die Struktur verbessert und perfektioniert, die Schutzleistung und die Schlüsselkomponenten optimiert. Es hat die Vorteile der kompakten Struktur, der geringen Größe, des schönen Aussehens, der stabilen und zuverlässigen Leistung. Das gute Schutzniveau kann den Anforderungen verschiedener Designs erfüllen: explosionssicherer integraler Ein-Aus-Typ, integraler Modulationstyp.
Produkte der DZW -Serie werden verwendet, um das Öffnen und Schließen von Ventilen zu steuern. Es eignet sich für Ggerventile, Globusventile, Absperrventile, Zwerchfellventile und seine Derivatprodukte können für Ballventile, Schmetterlingsventile und -dämpfer usw. verwendet werden. Es kann genau nach den Steueranweisungen wirken und ist ein unverzichtbares Fahrgerät, um die Fernsteuerung, die zentrale Steuerung und die automatische Steuerung zu realisieren.
Merkmale elektrischer Aktuatoren
Diese Serie Electric Ventil Aktuator hat die folgenden Funktionen:
• Kompakte und robuste Konstruktion, leicht.
• Viele Drehmomentvariation (Mehrkollegung: 100-3500 nm).
• Hartanodiertes Aluminiumgehäuse innen und außen mit externer Hochtemperaturlackbeschichtung zur Verwendung gegen schweres industrielles Umfeld.
• Gehäuse verwendet radiale Dichtungen und O-Ringe, die Schutz für wasserdichte IP67 und optionales wasserdichtes LP68 bieten.
• LSO5211 Standard.
• Es identifiziert und korrigiert automatisch Phasen. Automatischer Phasenversagen Schutzschutzschutzschutz.
• Zuverlässiges mechanisches Drehmomenterfassungssystem, das einen sicheren Betrieb im Überlastungszustand bietet.
• Das Fenster und die Indikator mit großer Größe bieten eine bessere Positionanzeige aus der Ferne.
• Anzahl der lokalen Positionskontrolloptionen für den Einfacher in die Inbetriebnahme und des Feldes.
Technische Parameter
Herkömmliche Stromversorgung: 380 V/220 VAC
Steuersignal: 4 ~ 20 mA Analogeingang, kompatibel mit der SPS -Fernbedienung
Temperaturbereich: -40c +80 C (Spezialmodelle unterstützen -40c +540 C)
Schutznote: IP67
Nenndruck: PN2.5-300 (Hochdrucktyp unterstützt Druck selbstverkleidete Dichtungen)
Anwendbarer Durchmesser: DN15-1800 mm (geeignet für verschiedene industrielle Pipelines)
Aktuatortyp: DZW Intelligenter elektrischer Aktuator
Öffnungs- und Schließzeit: Herkömmlicher Modell Öffnungs- und Schließzyklus weniger als 10 Minuten (weniger als oder gleich 30 Minuten für spezielle Modelle)
Anwendbares Medium: Wasser, Dampf, Öl, starke oxidierende Medien (wie Salpetersäure), staubhaltige Gase wie Harnstoff, korrosive chemische Flüssigkeiten (müssen Ventilkörper entsprechender Materialien auswählen)
Anzeigemodul: LCD Full Chinese Interface, Unterstützung nicht-invasives Debugging und Infrarot-Fernbedienung
Schutzfunktion: Phasenverlustschutz, automatische Phasensequenzkorrektur, Überlastabschaltung
Taschenlampe Dual-Use: Im Notfall kann das Handrad auf den manuellen Betrieb umgestellt werden
Remote -Schnittstelle: Standard RS485/Modbus -Protokoll (unterstützt von einigen Modellen)
Produktstruktur
1. Terminalbox
Die unabhängige versiegelte Klemmenkiste stellt die Versiegelungsintegrität des elektrischen Teils des elektrischen Aktuators bei der Durchführung der Verkabelung vor Ort sicher und erfüllt die explosionssicheren Anforderungen an die Produkte.
2. Versiegelte Struktur
Der Aktuator nimmt eine doppelt versiegelte Entwurfsstruktur an, um sicherzustellen, dass der Aktuator vollständig wasserdicht und staubdicht ist. Die Standard -Produktschutznote lautet IP67 und die höchste Note kann IP68 erreichen.
3. Stromübertragung
Die Leistungsübertragung des Stellantriebs verwendet einen Präzisionsreduktionsmechanismus, der aus einem Bronze -Wurmgetriebe und einem Wurm mit Legierungsstahl besteht. Die Wurmausrüstung und der Wurm laufen separat in Fett, was für die maximale Umgebungstemperatur geeignet ist, unterscheiden sich und maximiert die Lebensdauer.
4. Ausgangsschnittstelle
Der Aktuatorflansch entspricht den Standards der ISO5210/5211 (GB12222/12223) und bietet auch Flanschschnittstellen, die den JB2920 -Standards entsprechen, und kann speziell nach den Kundenanforderungen angepasst werden.
5. Shell-Korrosion
Die äußere Oberfläche des Aktuators ist mit einer speziellen Aluminiumlegierung mit einem harten Farbfilm und einer starken Haftung gemalt. Es hat eine starke UV-Resistenz, Korrosionsbeständigkeit und hohe Fülle, die die Lebensdauer und die selbstverständlichen Eigenschaften der Beschichtung umfassend verbessern und für verschiedene raue Produktionsumgebungen geeignet sind.
6. Motor
Der Motor nimmt niedrige Trägheit und hohe Drehmomentmotor an, die nach dem Start des Motors schnell das Spitzendrehmoment erreichen können, und es gibt fast keine Übereinstimmung, wenn es nicht begeistert ist. Es gibt einen genauen Temperatursensor im Motor, und die Übertemperaturgrenze wird durch das Kontrollsystem festgelegt, um eine durch Überhitzung des Motors verursachte Schäden zu vermeiden.
7. LCD -Schnittstelle
Die LCD -Schnittstelle kann Textinformationen, grafische Elemente und Aktuatoreigenschaften anzeigen.
8. Auswahl des Steuermodus
Der selektive Switch "Remote"-"Stop"-"Lokal", das auf dem lokalen Betriebsgerät installiert ist, kann zum Einrichten der Remote-Operation (Fernbedienung) oder des lokalen Betriebs (lokaler Steuerelement) oder des Stop-Modus . 9. Lokale elektrische Betriebsbetrieb Der Betriebsschalter "geöffnet"-"Schließung"-installiert ", kann zum Lokal der lokalen Betriebsgeräte verwendet werden.
Standardspezifikationen
|
Schutznote |
Standard IP67 |
|
Stromversorgung |
Drei-Phasen AC380V --- 460V 50/60 Hz Einphase: AC110V-AC220V DC24V AC24V 50/60Hz |
|
Dienstzyklus (ON-AUS) |
S2-15 Minuten |
|
Arbeitszyklus (Modulation) |
S4, 25% |
|
Isolationsgrad |
F |
|
Kontrollmethode |
Lokale Steuerung/DCS/FCS (Fieldbus Control System) |
|
Motorschutz |
Überhitzung/Überlastung und Kurzschluss/momentaner Rückwärts-/elektronischer Bremsschutz |
|
Drehmomentschutz |
Mechanisches Drehmoment/elektronisches Drehmomentschutz |
|
Stauschutz |
Überhitzungsschutz einbauen |
|
Wiederholbarkeitsfehler |
Weniger als oder gleich ± 1% |
|
Grundlegende Fehlergrenze |
Weniger als oder gleich 1% |
|
Totzoneneinstellung |
0,1% -9,9% einstellbar |
|
Externe Beschichtung |
Hochtemperaturfarbe |
|
Umgebungstemperatur |
Standard: -20-+60 Grad Optional: -40-+70 Grad |
|
Umgebungsfeuchtigkeit |
90%RH Max (Nicht-Kondensation) |
|
Explosionssichere Note |
EXDI, EXDIB II BT4, EXDIB II CT4 (IECEX/ATEX) |
|
Funktionen |
LCD Chinese / English Display -Fenster und lokale Betriebsfunktion Selbstphasensequenz Identifizierungs- und Phasenunterbrechungschutz Infraroteinstellung und Kontrolle Fehler Selbstdiagnosetechnologie Modbus RTU, Profidbus DP, Hart, FF, Devize (optional) |
|
Signal |
A: Ferner -Passive Trockenkontakt, Signal kurzer Impuls (Zoll) B: Ferner -Passive Trockenkontakt, Signal langer Impuls (Halten) C: aktives DC24V -Signal D: aktives AC220V -Signal E: Remote DC4-20MA Signal |
|
Rückkopplungssignal |
A: Öffnen, schließen, Signale stoppen B: Fehlersignal C: Ventilpositionssignal (DC4-20MA, DC1-5V, DC0-10V) D: Fernbedienungssignal |
Elektrik und Kontrolle
Kontrollmethoden
Lokale Steuerung: Knopf Operation, Infrarot -Setterbetrieb
DCS
Fernschaltungsregelung: Passiver Trockenkontakt, DC24V
Remote-Analogkontrolle: DC4-20 mA
ESD -Kontrolle
Intermittierende Betriebskontrolle
Zwei-Draht-Kontrolle
FCS (Fieldbus Control System)
Ausgangssignal
Ein-Aus-Typ
6 Sätze fester Kontaktsignalausgänge, optionale definierbare Kontakte
Spezielle Anpassung: Erweiterbarer 4-Punkte-Kontaktsignalausgang
Busart
Modulationstyp
6 Sätze fester Kontaktsignalausgänge, optionale definierbare Kontakte
Analoges Feedback: DC 4-20 mA
Buskontrollfunktion:
Das Kommunikationsmodul nimmt eine unabhängige Struktur an, die auf der Hauptkarte kombiniert wird, um den Anforderungen verschiedener Kommunikationsmedien und verschiedener Kommunikationsprotokollsysteme zu erfüllen. Zu den derzeit unterstützten Kommunikationsprotokollen gehören Modbus RTU, Profibus-DP V0/DP V1, Hart, FF, Devize (optional).
Infrarot -Fernbedienungsfunktion:
Der Aktuator verwendet die fortschrittliche Infrarot-Fernbedienungstechnologie, die den Dialog zwischen Menschen und Maschinen durch ein versiegeltes Dialogfenster ermöglicht, ohne die Abdeckung des Aktuators zu öffnen. Selbst in gefährlichen Situationen kann die intrinsisch sichere Fernbedienung die Parametereinstellung und den Fernbetrieb des Aktuators sicher durchführen.
Präzise Drehmomentmessung und Schutz
Professionell gestaltetes Drehmomentmesssystem zur Gewährleistung des Überlastungsschutzes und der Überwachung der Echtzeitüberwachung von Ventildrehmomentänderungen:
(Standardkonfiguration)Messung der mechanischen Drehmoment: Der traditionelle mechanische Drehmomentauslösermechanismus hat die Vorteile von Reife, Stabilität und Zuverlässigkeit. Wir haben es basierend auf dem ursprünglichen Drehmoment optimiert und verbessert, wodurch das Drehmoment -Gerät empfindlicher wird und seine Lebensdauer erheblich verbessert wurde.
(Optional)Elektronische Drehmomentmessung: Durch Erfassen des Echtzeitstroms, der Spannung und des magnetischen Flusss des Motors und der Arbeit mit dem Mikrocontroller für umfassende Berechnungen wird das genaue Ausgangsdrehmoment erhalten und eine kontinuierliche Messung wird erreicht. Dieses System muss keine mechanischen Verschleiß berücksichtigen, was die Zuverlässigkeit des Systems verbessert.
Motorische Messung und Schutz
Überhitzung: Wenn die Motortemperatur den SET -Überhitzungsschutzwert überschreitet, ist der Motor untersagt, das Laufen zu erzielen, und die Motor -Überhitzungsalarmmeldung wird angezeigt. Überlastung und Kurzschluss: Die Schaltung ist mit ADIs Präzisionsspannungsumwandlungschip ausgelegt, um die genaue Messung eines breiten Bereichs von Stromänderungen zu erfüllen. Die Überlastungs-Anti-Delay-Eigenschaften und der Kurzschlussschutz entsprechen den relevanten Standards.
Instantane Reverse Protection: Mithilfe der Instantaneous Reverse Delay Control -Technologie wird das Steuerungssystem zuerst eingeschaltet, wenn der Aktuator während des Betriebs ein Reverse -Betriebssignal erhält und dann nach einer Verzögerung die Umkehrwirkung durchführt, um Schäden an den mechanischen Getriebeteilen zu verhindern.
Elektronische Bremse: Der modulierende elektrische Stellantrieb stellt sicher, dass das Ventil an der festgelegten Ventilposition über die Totzoneneinstellung und die elektronische Bremse stoppt.
Anschlussplatte
HISSEN
Technische Daten
|
Modell |
Drehmoment |
Rotieren Geschwindigkeit (Drehzahl) |
Motorleistung (KW) |
Bewertungsstrom (a) |
Manuelles Verhältnis |
Maximaler Stamm Durchmesser (mm) |
Gewicht (Kg) |
|
Fryz10 |
100 |
18 |
0.25 |
1.6 |
1:80 |
28 |
25 |
|
24 |
0.25 |
1.9 |
1:60 |
||||
|
36 |
0.37 |
2.2 |
1:40 |
||||
|
48 |
0.55 |
2.8 |
1:30 |
||||
|
72 |
0.75 |
4.1 |
1:40 |
||||
|
96 |
1.1 |
6.5 |
1:30 |
||||
|
Fryz15 |
150 |
18 |
0.37 |
2.2 |
1:80 |
28 |
28 |
|
24 |
0.37 |
2.5 |
1:60 |
||||
|
36 |
0.55 |
2.8 |
1:40 |
||||
|
48 |
0.55 |
3.1 |
1:30 |
||||
|
72 |
1.1 |
6.5 |
1:40 |
||||
|
96 |
1.5 |
7.9 |
1:30 |
||||
|
Fryz20 |
200 |
18 |
0.55 |
2.8 |
1:80 |
40 |
30 |
|
24 |
0.55 |
3.1 |
1:60 |
||||
|
36 |
0.75 |
4.1 |
1:40 |
||||
|
48 |
0.75 |
4.7 |
1:30 |
||||
|
72 |
1.5 |
7.9 |
1:40 |
||||
|
96 |
2.2 |
12.6 |
1:30 |
||||
|
Fryz30 |
300 |
18 |
0.55 |
2.8 |
1:80 |
40 |
31 |
|
24 |
0.75 |
4.1 |
1:60 |
||||
|
36 |
1.1 |
6.5 |
1:40 |
||||
|
48 |
1.1 |
7.2 |
1:30 |
||||
|
72 |
2.2 |
12.6 |
1:40 |
||||
|
Fryz45 |
450 |
24 |
1.1 |
6.5 |
1:60 |
48 |
47 |
|
36 |
1.5 |
7.9 |
1:40 |
||||
|
48 |
2.2 |
12.6 |
1:30 |
||||
|
72 |
3 |
13.5 |
1:40 |
||||
|
Fryz60 |
600 |
24 |
1.5 |
7.9 |
1:60 |
48 |
50 |
|
36 |
2.2 |
12.6 |
1:40 |
||||
|
48 |
2.2 |
13.1 |
1:30 |
||||
|
72 |
4.0 |
15.2 |
1:40 |
||||
|
Fryz90 |
900 |
24 |
2.2 |
12.6 |
1:60 |
60 |
65 |
|
40 |
3.0 |
13.5 |
1:36 |
||||
|
48 |
4.0 |
15.2 |
1:30 |
||||
|
Fryz120 |
1200 |
24 |
3.0 |
13.5 |
1:60 |
60 |
69 |
|
40 |
4.0 |
15.2 |
1:36 |
||||
|
Fryz180 |
1800 |
18 |
4.0 |
15.2 |
1:80 |
70 |
150 |
|
36 |
5.5 |
17.1 |
1:40 |
||||
|
Fryz250 |
2500 |
18 |
5.5 |
17.1 |
1:80 |
70 |
162 |
|
36 |
7.5 |
19.6 |
1:40 |
||||
|
Fryz350 |
3500 |
18 |
5.5 |
19.6 |
1.80 |
80 |
171 |
Abmessungen
Fryz Multi-Turn Electric Aktuator
|
Modell |
L |
L1 |
H |
H1 |
d2 |
F1 |
F2 |
φD |
|
Fryz10-15 |
382 |
228 |
233 |
87 |
45 |
150 |
203 |
300 |
|
Fryz20-30 |
435 |
278 |
248 |
90 |
39 |
157 |
210 |
350 |
|
Modell |
H |
L |
L1 |
L2 |
L3 |
L4 |
φD |
|
Fryz45-60 |
338 |
708 |
335 |
401 |
305 |
115 |
250 |
|
Fryz90-120 |
347 |
795 |
390 |
423 |
312 |
135 |
250 |
|
Fryz180-250 |
408 |
825 |
445 |
462 |
347 |
165 |
350 |
|
Fryz350 |
408 |
905 |
530 |
462 |
347 |
165 |
350 |
Verbindungsabmessungen
Fryz Multi-Turn Electric Aktuator
Drehmomenttyp
|
Modell |
Flanschcode |
D |
D1 |
D2 |
d2 |
d1 |
h |
h1 |
f |
b |
n-d |
|
Fryz5-15 |
2 |
145 |
120 |
90 |
45 |
30 |
8 |
2 |
5 |
12 |
4-M10 |
|
2(I) |
115 |
95 |
75 |
39 |
26 |
6 |
2 |
5 |
10 |
4-M8 |
|
|
Fryz20-30 |
3 |
185 |
160 |
125 |
58 |
42 |
10 |
2 |
5 |
15 |
4-M12 |
|
3(I) |
145 |
120 |
90 |
45 |
30 |
8 |
2 |
5 |
12 |
4-M10 |
|
|
Fryz45-60 |
4 |
225 |
195 |
150 |
72 |
50 |
12 |
2 |
5 |
20 |
4-M16 |
|
Fryz90-120 |
5 |
275 |
235 |
180 |
82 |
62 |
14 |
2 |
5 |
25 |
4-M20 |
|
5(I) |
230 |
195 |
150 |
72 |
50 |
12 |
2 |
5 |
20 |
4-M16 |
|
|
Fryz180-250 |
7 |
330 |
285 |
220 |
98 |
72 |
16 |
3 |
6 |
30 |
4-φ27 |
|
Fryz350-500 |
8 |
380 |
340 |
280 |
118 |
82 |
20 |
3 |
6 |
35 |
8-φ22 |
Schubtyp
|
Modell |
Flanschcode |
D |
D1 |
D2 |
D1 Max. |
n-d |
L |
f |
|
Fryz5-15 |
F10 |
125 |
102 |
70 |
T28 |
4-M10 |
40 |
3 |
|
Fryz20-30 |
F14 |
175 |
165 |
100 |
T40 |
4-M16 |
55 |
4 |
|
Fryz45-60 |
F16 |
210 |
254 |
130 |
T48 |
4-M20 |
70 |
5 |
|
Fryz90-120 |
F25 |
300 |
298 |
200 |
T60 |
8-M16 |
90 |
5 |
|
Fryz180-250 |
F30 |
350 |
356 |
230 |
T70 |
8-M20 |
130 |
5 |
|
Fryz350-500 |
F35 |
415 |
102 |
260 |
T80 |
8-M30 |
130 |
5 |
Feldanwendungen
Produktanzeige
