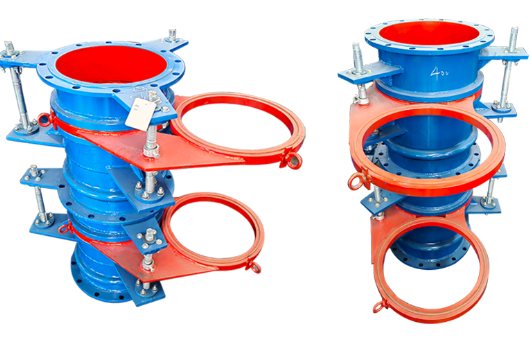

Manuelles Blindplattenventil
Strukturelle Eigenschaften
Bei dieser Serie von Sektor-Blindventilen, auch Brillenventile, Klappenventile und Sektorventile genannt, handelt es sich um Geräte, die Gasmedien gemäß den GB6222-86 „Industrial Gas Safety Regulations“ zuverlässig absperren. Es wird in Gas-Medium-Rohrleitungssystemen in Industrie- und Bergbauunternehmen, in der Kommunalverwaltung, im Umweltschutz und in anderen Branchen eingesetzt. Es eignet sich besonders zur absoluten Absperrung schädlicher, giftiger und brennbarer Gase. Es eignet sich auch für Blindplatten an Rohrleitungsanschlüssen, um die Wartungszeit zu verkürzen oder den Anschluss neuer Anschlüsse zu erleichtern. Leitungssystem. Im Vergleich zu anderen Ventilgeräten, die eine absolute Absperrung in Rohrleitungen durchführen, zeichnet sich diese Serie sektorförmiger Blindplattenventile durch eine neuartige Struktur, ein geringes Gewicht, eine kleine Größe, eine einfache Bedienung, eine schnelle Wirkungsweise und eine absolut zuverlässige Gasabschneideleistung aus.
Leistungsbeschreibungen
Installation
Beim Öffnen des Sektor-Blindventils sollten der linke und rechte Ventilkörper eine axiale Verschiebung von 16-20mm haben. Daher sollte die Rohrleitung auch eine elastische Verformung oder Verschiebung aufweisen, die der oben genannten Verschiebung während des Öffnungs- und Schließvorgangs des Ventils entspricht. Es wird empfohlen, es in der folgenden Form zu installieren. Für die Einbaulage des sektorförmigen Blindplattenventils gibt es keine Vorschriften, wenn dadurch sichergestellt werden kann, dass keine äußere Kraft aus der Rohrleitung auf das Ventil einwirkt.
Operationsmethode
Drehen Sie die drei Verbindungsschrauben mit einem Schraubenschlüssel gegen den Uhrzeigersinn, um Ventilkörper und Ventilplatte zu trennen und auszubalancieren. Nachdem Sie den richtigen Spalt (ca. 16 mm) überprüft haben, drehen Sie die Ventilplatte in die Arbeitsposition. Drehen Sie die Verbindungsschraube in die entgegengesetzte Richtung, um einen engen Kontakt zwischen Ventilplatte und Ventilkörper herzustellen und eine absolute Abdichtung zu erreichen.
Vorsichtsmaßnahmen
1. Der Gummidichtring darf nicht am Ventilkörper haften oder starke Reibung verursachen, um eine Beschädigung des Gummidichtrings und eine Beeinträchtigung der Arbeitsleistung des Ventils zu verhindern.
2. Wenn der linke und rechte Ventilkörper gelöst werden, läuft das Medium über. Um die Sicherheit zu gewährleisten, schließen Sie bitte vor dem Betrieb die Gasdrosselklappe vor der Blindklappe. Bitte ergreifen Sie gleichzeitig Belüftung und andere Sicherheitsmaßnahmen.
3. Beachten Sie beim Öffnen des linken und rechten Ventilkörpers der manuellen Sektor-Blindventile F43X und F43AX, dass die Ventilplatte automatisch nach unten fällt. Um Gefahren zu vermeiden, ist es Personen verboten, sich während des Betriebs vor der Ventilplatte aufzuhalten.
Manuelles Sektor-Blindplattenventil
Das manuelle fächerförmige Blindplattenventil F43X besteht aus einem linken Ventilkörper, einem rechten Ventilkörper, einem mittleren Ventilkörper und drei Verbindungsschrauben. Drehen Sie die Verbindungsschraube mit einem Schraubenschlüssel, um die Klemm- und Lösevorgänge des linken und rechten Ventilkörpers abzuschließen, und nutzen Sie die Positionsänderung der Blindplatte und der Durchgangslochplatte auf der Ventilplatte, um den Zweck des Öffnens und Schließens zu erreichen. Es zeichnet sich durch einfache Struktur, geringes Gewicht, zuverlässige Leistung und komfortable Bedienung aus. Bei diesem Ventil handelt es sich um eine Kurzbaureihe mit Gummidichtringen am linken bzw. rechten Ventilkörper.
Tabelle der Hauptanschlussmaße (Richtwerte)
Manuelles Sektor-Blindplattenventil
Das manuelle Sektor-Blindplattenventil F43AX besteht aus einem linken Ventilkörper, einem rechten Ventilkörper, einem Ventilkörper und einer Verbindungswelle (drei). Drehen Sie die Verbindungswellenschraube mit einem Schraubenschlüssel, um den linken und rechten Ventilkörper anzutreiben, um die Klemm- und Lösevorgänge abzuschließen, und nutzen Sie die Positionsänderung der Sacklochplatte und der Durchgangslochplatte auf der Ventilplatte, um den Zweck des Öffnens zu erreichen und schließen. Bei diesem Ventil handelt es sich um eine kurze Baureihe. Der Gummidichtring ist auf der Ventilplatte angebracht und der Dichtring kann leicht ausgetauscht werden.
Tabelle der Hauptanschlussmaße (Richtwerte)
Manuelles Sektor-Blindplattenventil
Bei diesem Ventil handelt es sich um ein manuelles Sektor-Blindplattenventil vom Typ DN300~800, bei dem es sich um eine lange Baureihe handelt. Dieses Ventil ist mit einer Teleskopvorrichtung am rechten Ventilkörper ausgestattet und wird im Allgemeinen in langen Rohrleitungen verwendet. Der Retraktor dieses Ventils kann die axiale Verschiebung des Ventilkörpers beim Öffnen und Schließen des Ventils ausgleichen und das Öffnungs- und Schließdrehmoment des Ventils verringern (beachten Sie, dass er nicht als Kompensator für die Rohrleitung verwendet werden kann). Bei diesem Ventil handelt es sich um ein manuelles Sektor-Blindplattenventil vom Typ DN900~1400 mit langer Struktur. Serie. Dieses Ventil ist mit einer Teleskopvorrichtung für den Einsatz in langen Rohrleitungen ausgestattet (Hinweis: Es kann nicht als Kompensator für Rohrleitungen verwendet werden). Entsprechend den Eigenschaften von Ventilen mit großem Durchmesser ist der Ventilkörper in einer dreieckigen Struktur gestaltet, was die Gesamtsteifigkeit des Ventils erhöht.
Tabelle der Hauptanschlussmaße (Richtwerte)
