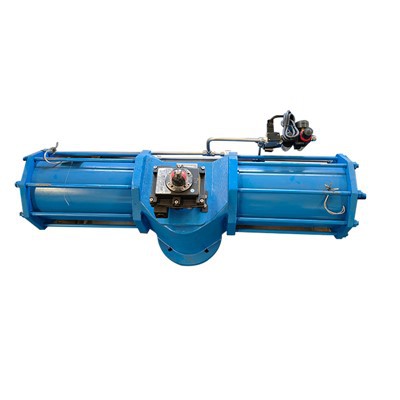

AW-Pneumatikantrieb
Merkmale
Neue pneumatische Ventilantriebe übernehmen durch optimiertes und innovatives Design neue Materialien und neue Prozesse, wodurch die Qualität und Leistung der Produkte zuverlässiger wird. Die Auswahl mehrerer Spezifikationen ist wirtschaftlicher und erschwinglicher. Die gesamte Produktserie wird in strikter Übereinstimmung mit den neuesten technischen Standardspezifikationen hergestellt, um Ihren Anforderungen gerecht zu werden.
1. Extrudierter Zylinderkörper aus hochwertiger Aluminiumlegierung, das von einem Präzisionsbearbeitungszentrum bearbeitete Innenloch und die Außenfläche sind hart eloxiert.
2. Der konstruktive Aufbau der Doppelkolben-Zahnstange ist hochpräzise, schnell und stabil und weist eine lange Lebensdauer auf. Die Drehrichtung des Zylinders kann vor Ort geändert werden, indem einfach die Montageposition des Kolbens geändert wird.
3. Die beiden externen, unabhängigen Hubeinstellschrauben können bequem und genau in zwei Richtungen um +/-5 Grad eingestellt werden, um den Antrieb in der vollständig geöffneten und vollständig geschlossenen Position mit der Ventilposition in Einklang zu halten.
4. Die universelle, bruchsichere, vernickelte Abtriebswelle lässt sich problemlos zwischen achteckigen und runden Wellenlöchern umwandeln, wodurch die Materialvorbereitung einfacher und die Flexibilität erhöht wird.
5. Einteiliges, kompaktes Design. Sowohl die doppeltwirkenden als auch die einfachwirkenden Aktuatormodelle mit Federrückstellung verfügen über den gleichen Zylinder, Kolben und die gleiche Endabdeckung, wodurch Produktersatzteile reduziert werden und eine Umrüstung vor Ort durch Hinzufügen oder Entfernen von Federn möglich ist.
6. Multifunktionale Positionsanzeige, visuelle Anzeige vor Ort, kann alle Zubehörteile bequem und einfach installieren.
7. Kombinierter reservierter Federsitz und einzigartiges O-Ring-Dichtungsdesign, für verschiedene Gelegenheiten geeignet, sicherer und korrosionsbeständiger.
8. Hochpräzise Zahnformen an Zahnrädern und Zahnstangen: Dadurch werden die Zahnlücken von Zahnrädern und Zahnstangen kleiner und präziser und die Ausgangsleistung wird erhöht.
9. Wählen Sie einen hochwertigen Stützring, um den Reibungskoeffizienten des O-Rings zu reduzieren, eine lange Lebensdauer und einen breiten Betriebstemperaturbereich zu haben.
10. Interne und externe Standardteile aus Edelstahl mit langfristiger Korrosionsbeständigkeit.
11. Entsprechen den neuesten internationalen Standards: ISO5211, DIN3337 und VDI/VDE3845 und verfügen über eine gute Austauschbarkeit, was die Installation und Verwendung von Magnetventilen, Endschaltern und anderem Zubehör erleichtert.
Arbeitsprinzip
Doppeltwirkender Antrieb
Der „A“-Anschluss saugt Luft an und die Druckluft drückt beide Enden des Kolbens in Bewegung, wodurch sich die Ausgangswelle des Stellantriebs gegen den Uhrzeigersinn dreht (0 Grad -90 Grad) und der „B“-Anschluss Hafenauspuffanlagen.
Der Anschluss „B“ saugt Luft an, und die komprimierte Luft schiebt den Kolben in die Mitte, wodurch sich die Ausgangswelle des Antriebs im Uhrzeigersinn dreht (90 Grad -0 Grad ) und der Anschluss „A“ entlüftet.
Einfachwirkender Aktuator
Luft wird am Anschluss „A“ angesaugt, und die Druckluft überwindet die Federkraft und drückt beide Enden des Kolbens in Bewegung, wodurch sich die Ausgangswelle des Stellantriebs gegen den Uhrzeigersinn dreht (0 Grad -90 Grad). und ist am Anschluss „B“ erschöpft.
Wenn der Aktuator abgeschaltet wird, bewegt sich der Kolben unter der Wirkung der Federkraft in die Mitte, wodurch sich die Ausgangswelle des Aktuators im Uhrzeigersinn dreht (90 Grad -0 Grad) und der Anschluss „A“ entlüftet wird.
Auswahl
Bei der Auswahl eines pneumatischen Antriebs muss zum ermittelten Drehmoment des Ventils ein Sicherheitswert addiert werden. Bei Wasserdampf oder ungeschmierten flüssigen Medien erhöht sich der Sicherheitswert um 25 %; bei ungeschmierten flüssigen Schlammmedien erhöht sich der Sicherheitswert um 30 %; bei ungeschmierten trockenen Gasmedien erhöht sich der Sicherheitswert um 40 %; bei ungeschmierten körnigen Pulvermedien, die durch Gas transportiert werden, erhöht sich der Sicherheitswert um 60 %; bei sauberen, reibungsarmen Schmiermedien erhöht sich der Sicherheitswert um 20 % (nur als Referenz).
Anatomiediagramm
