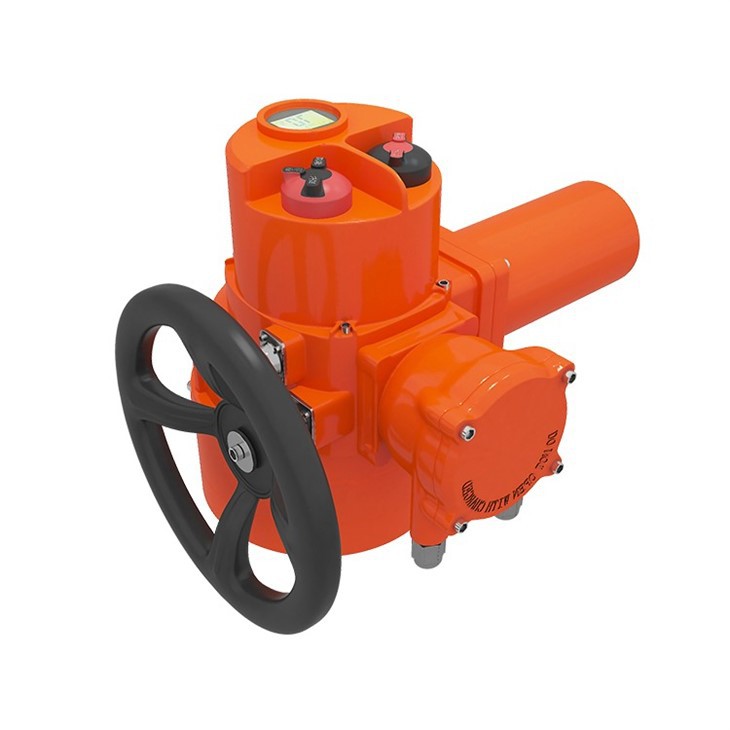

Offshore -Plattform -Teil -Turn Electric Ventil Aktuator

Stellantrieb für elektrische Ventile

Produktmerkmale

• Elektrische Ventilanträge vom Typ Q -Typ sind für Schmetterlingsventile, Kugelventile usw. geeignet, die zum 90 -Grad -Abschluss erforderlich sind. Diese Aktuatoren werden durch geringe Größe, geringes Gewicht, hohe Effizienz, hohe Zuverlässigkeit, hohe Schutzfähigkeit, niedrige Rauschen usw. vorgestellt. Sowohl der Betrieb an Standort als auch die Fernbedienung können durchgeführt werden. So wurden sie in Erdöl- und Chemieindustrie, Kraftwerk, Wasseraufbereitung und Papierherstellung angewendet.

• Freya steuert Designs, produziert und bietet qualitativ hochwertige Aktuatoren und Dienstleistungen im Zusammenhang mit der Ventilautomatisierung.

• Mit unseren langjährigen Erfahrung im Bereich der Automatisierung haben wir die Q -Serie der elektrischen Aktuatoren auf den Markt gebracht, die kompakt, rau, zuverlässig sind und vollständig in komplexe Steuerungssysteme integriert werden können.

• Wir sind immer bereit, Ihnen unsere Q -Serien -Aktuatoren und Zubehör sowie qualitativ hochwertige Dienste zur Verfügung zu stellen.

• Kompakte und robuste Konstruktion, leicht.

• Viele Drehmomentvariation (von min 50 nm bis max. 5000 nm).

• Hartanodiertes Aluminiumgehäuse innen und außen mit externer Hochtemperaturlackbeschichtung zur Verwendung gegen schweres industrielles Umfeld.

• Gehäuse verwendet radiale Dichtungen und O-Ringe, die Schutz für wasserdichte IP67 und optionales wasserdichtes LP68 bieten.

• LSO5211 Standard.

• Abnehmbare Antriebsbuchse zur einfachen Bearbeitung und Montage.

• Selbstverstärkung durch Doppel-Wurmgetriebe (keine Bremse erforderlich).

• Es identifiziert und korrigiert automatisch Phasen. Automatischer Phasenversagen Schutzschutzschutzschutz.

• Zuverlässiges mechanisches Drehmomenterfassungssystem, das einen sicheren Betrieb im Überlastungszustand bietet.

• Das Fenster und die Indikator mit großer Größe bieten eine bessere Positionanzeige aus der Ferne.

• Anzahl der lokalen Positionskontrolloptionen für den Einfacher in die Inbetriebnahme und des Feldes.

Produktstruktur

1 Integrierte Schalttaste für die integrierte Steuereinheit wird angewendet, um eine vollständige wasserdichte Funktion zu gewährleisten. Die integrierte Leiterplatte hat eine zuverlässige Leistungsisolierung aus externen Interferenzsignalen durch optische Isolierungselemente. Wenn es eine Overtorque-Switch-Induktion vorliegt, lehnt der Aktuator für die Sicherheit des Motors und des Ventils ab, von anderen Sensoren zu erkennen, bevor der Bediener die Homeposition (Reset) eingibt.

2 Auswahl des Steuermodus

Mit dem selektiven Switch "Remote"-"Stop"-"Lokal", der auf dem lokalen Betriebsgerät installiert ist, kann zum Einrichten des Fernbedienungsbetriebs (Fernbedienung) oder des lokalen Betriebs (lokaler Steuerung) oder des Stoppmodus verwendet werden.

3 Lokaler elektrischer Betrieb

Der Betriebsschalter "Open"-"Close", der auf dem lokalen Betriebsgerät installiert ist, kann zum Öffnen oder Schließen des Aktuators lokal geöffnet werden.

4 Motor

Der ventilspezifische Motor, der unabhängig zerlegt werden kann, hat die Eigenschaften eines hohen Startdrehmoments und einer kleinen Trägheit. Der Eichhörnchen -Käfig -Induktionsmotor mit eingebettetem Thermostat. Der eingebaute Thermostat erkennt die erhöhte Temperatur genau, um zu verhindern, dass ein Motor beschädigt wird.

5 Elektrischer Betrieb

Der Motor treibt den elektrischen Wurm durch ein Spurgetränkpaar in der ersten Stufe und der Wurm treibt die exzentrische Schacht, um sich durch das damit zusammengedrehte Kupferwurmrad zu drehen. Diese Reduktionsgetriebestruktur hat eine Selbstverstärkungsleistung. Wenn der Motor anhält, wird das Ventil in Position gesperrt.

6 Strichsteuerung, Drehmomentkontrolle und Öffnung, die Mechanismus anzeigen

Schlaganfallregelung Es wird einen CAM -Mechanismus angewendet, die Nockenwelle wird mit der Ausgangswelle synchronisiert, und zwei Mikroschalter sind jeweils in die Öffnungs- und Schließrichtung eingestellt. Das obere Ende der Nockenwelle ist mit einem Zifferblatt ausgestattet, um die Ventilposition anzuzeigen. Drehmomentkontrolle Der elektrische Wurm ist mit einer Schmetterlingsfedergruppe ausgestattet, die axiale Bewegung des elektrischen Wurms ist proportional zum Ausgangsdrehmoment der Ausgangswelle und die Bewegung des Wurms wird in die Drehung der Drehmomentwelle durch die Rack- und Ritzelstruktur umgewandelt. Ein CAM wird auf der Drehmomentwelle installiert, und ein Mikroschalter wird entsprechend in Richtung Öffnen und Schließen bereitgestellt.

7 Manuelle Betrieb

Wenn das Handrad gedreht ist, fährt der manuelle Wurm das äußere Zahnrad des festen Klangrads auf Drehen, und das innere Zahnrad des festgelegten Wingsgetriebes und das Planetary-Zahnrad bilden einen Fix-Achse-Zahnradzug, um die Ausgangswelle zum Drehen zu fahren. Daher wird die Umwandlung des Handbuchs und der elektrischen Betrieb der Aktuatoren durch die Rollenumwandlung des statischen Klangrads abgeschlossen. Es gibt keine Kupplung und es ist nicht erforderlich, den Griff zu schalten, um eine vollautomatische Schaltung zu erzielen.

8 Terminalbox

Der unabhängige versiegelte Anschlusshöhlen kann die Versiegelungsintegrität des elektrischen Teils des elektrischen Stellantriebs bei der Durchführung der Kabel vor Ort sicherstellen und gleichzeitig die explosionssicheren Anforderungen an die Produktexplosion erfüllen.

9 Mechanische Grenze

In jede Öffnung und Schließung befindet sich eine einstellbare Grenzschraube. Eine spezielle Dichtungsdichtung ist an der Grenzschraube installiert, um eine gute Versiegelungsleistung dieses Teils zu gewährleisten.

Feldfälle

Produktzubehör

Standardspezifikationen

Technische Daten

Notiz:

1. Unter der Nennspannung beträgt das Verhältnis des Staustroms zum Nennstrom des Motors 7 und die Toleranz +20% des garantierten Werts

2. LF Es gibt besondere Anforderungen, das Unternehmen kann andere Geschwindigkeiten bereitstellen: 0,25/1/2/3/4 (R/min) usw.

Abmessungen

Verbindungsabmessungen

Verbindungsabmessungen

FABRIK
