Elektrischer Antrieb
Überblick
Elektrische Antriebe der FRY-Serie werden zur Steuerung von Ventilen mit 0-90 Grad Drehung und anderen ähnlichen Produkten wie Absperrklappen, Kugelhähnen, Dämpfern, Kükenhähnen, Absperrventilen usw. verwendet. Sie verwenden AC415V, 380V, 240V, 220V, 110V, DC24V als Antriebsstromversorgung und 4-20mA Analogsignal oder 0-10VDC elektrisches Signal als Steuersignal, um das Ventil in die gewünschte Position zu bewegen und eine automatische Steuerung mit einem maximalen Ausgangsdrehmoment von 6000Nm zu erreichen. Sie können in den Bereichen Erdöl, chemische Industrie, Elektrizität, Metallurgie, Papierherstellung, Wasseraufbereitung, Schiffbau, Lebensmittelverarbeitung und Gebäudeautomation weit verbreitet eingesetzt werden. Sie haben auch viele Vorteile wie geringe Größe, geringes Gewicht, schönes Aussehen, einzigartige Struktur, kompaktes Öffnen und Schließen, einfache Installation, kleines Betriebsdrehmoment, einfache Bedienung, keine Wartung, sichere und bequeme Verwendung usw.
Produkteigenschaften
Eine gut funktionierende Schnittstelle
Benutzer können die oberen und unteren Grenzwertanzeigewerte entsprechend dem 4-20mA-Sensorsignal vor Ort einstellen
Manuelle/automatische Umschaltfunktion
Ventilklemmschutz, Entriegelungsfunktion
Umfassende Datenprotokollierungsfunktionen
Schutzart IP67
Leistungsfunktionen
Schale: Die Schale besteht aus einer harten, eloxierten und mit Polyester-Pulver beschichteten Aluminiumlegierung, mit starker Korrosionsbeständigkeit und Schutzstufe IP67.
Motor: Vollständig gekapselter Käfigläufermotor, kleine Größe, großes Drehmoment, geringe Trägheitskraft, Isolationsstufe F, kann Überhitzung und Schäden am Motor verhindern.
Manuelle Struktur: Das Griffdesign gewährleistet Sicherheit, Zuverlässigkeit, Arbeitsersparnis und geringe Größe. Wenn der Griff nicht mit Strom versorgt wird, kann er manuell bedient werden. Wenn er nicht manuell bedient wird, legen Sie den Schraubenschlüssel zur einfachen Verwendung in die Schraubenschlüsselklemme.
Anzeige: Die Anzeige ist auf der Mittelachse angebracht, um die Ventilposition zu beobachten. Die Linse hat ein konvexes Spiegeldesign, in dem sich kein Wasser ansammelt und das bequemer zu beobachten ist.
Dichtung: Gute Dichtung, Standard-Produktschutzstufe ist IP67.
Endschalter: Mechanischer, elektronischer Doppelendschalter. Die mechanische Endschraube ist einstellbar, sicher und zuverlässig; der elektronische Endschalter wird durch einen Nockenmechanismus gesteuert, und der einfache Einstellmechanismus kann die Position genau und bequem einstellen und wird nicht durch ein übermäßiges Handrad beeinträchtigt.
Selbsthemmung: Der präzise Schneckengetriebemechanismus kann effizient große Drehmomente übertragen, mit hoher Effizienz, geringer Geräuschentwicklung (maximal 50 Dezibel) und langer Lebensdauer; er verfügt über eine Selbsthemmungsfunktion, um ein Rückwärtsfahren zu verhindern, und der Übertragungsteil ist stabil und zuverlässig, ohne dass ein Nachtanken erforderlich ist.
Installation
Arbeitsmediumtemperatur
●Wenn der Antrieb am Ventil installiert ist, erhöht die Temperatur des Arbeitsmediums die Körpertemperatur.
●Wenn die Temperatur des Arbeitsmediums unter 65 °C liegt, verwenden Sie bitte die Standardhalterung.
●Wenn die Temperatur des Arbeitsmediums über 65 °C liegt, verwenden Sie bitte die Hochtemperaturhalterung.
Installationsumgebung
●Diese Serie von elektrischen Antrieben ist nicht explosionsgeschützt. Bitte installieren Sie sie nicht an Orten mit explosiven Gasen. Bei Installation im Freien, wo Spritzwasser auftreten kann, installieren Sie bitte eine Schutzabdeckung, um direkte Sonneneinstrahlung und Erosion durch Regen zu verhindern. Bitte lassen Sie Platz für Verkabelung, manuelle Bedienung usw. frei.
●Umgebungstemperatur: -25~+55 °C
Anschluss an das Ventil
● Drehen Sie das Ventil manuell, vergewissern Sie sich, dass keine Anomalien vorliegen, und drehen Sie das Ventil in die vollständig geschlossene Position.
● Befestigen Sie die Standardhalterung (Hochtemperatur) vorsichtig am Ventil (ziehen Sie die Schrauben noch nicht fest).
● Stecken Sie die Kupplung auf die Ventilspindel des Ventils.

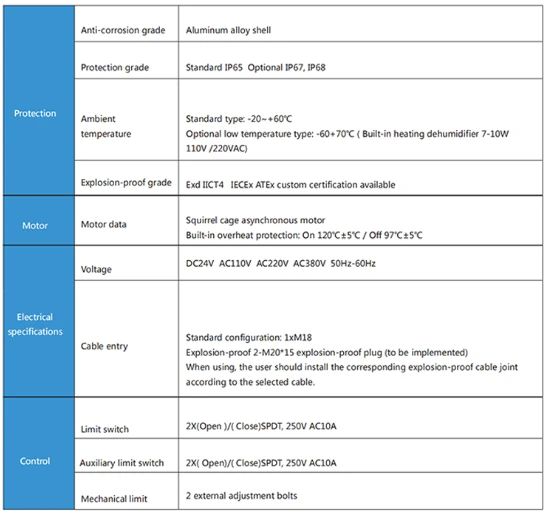

Parameter
Anwendungen
