Elektrischer Linear-Turn-Stellantrieb
Produktmerkmale
★Dieses Produkt akzeptiert eine Vielzahl von Eingangssignalen wie 0-10mA, 0-20mA, 4-20mA, 0-5V, 1-5V, {{5 }}v usw., die für den Anschluss an Computer und Regelinstrumente geeignet sind.
★Feedback-Erkennungselement Ein Hochleistungs-Potentiometer aus leitfähigem Kunststoff mit einer Auflösung von 1/250 wird verwendet, um die Regelgenauigkeit des Aktuators zu verbessern.
★Mit Servofunktion Automatische, manuelle, weiche manuelle und harte manuelle Steuerung sind ohne zusätzlichen Servoverstärker realisierbar.
★ Ausgestattet mit einem externen Einsteller. Der Einsteller kann verdrahtet oder drahtlos sein, und es ist bequem, die Parameter des Stellantriebs einzustellen und anzupassen, ohne die Verdrahtung zu ändern. Wie zum Beispiel: Einstellung des Hubbereichs, Auswahl des Eingangssignals, Umwandlung von Vorwärts- und Rückwärtsbewegung, Nullpunkt der Positionsrückmeldung, Korrektur des gesamten Bereichs, Einstellung von oberen und unteren Grenzwerten usw. und Alarmfunktion können ebenfalls hinzugefügt werden.
★Mit einem Schalteingang (passives Kontaktsignal) Als externe Hand, automatische Umschaltung.
★Mit mehrkanaligem Schaltwert-Kontaktausgang (hohes und niedriges Niveau einstellbar) Sie sind Abschaltalarm, Überdrehmomentalarm, Alarm für maximale Obergrenze, Alarm für maximale Untergrenze, manueller und automatischer Zustandsschaltkontaktausgang und Eingangssignaltrennung Alarm.
★Wenn das Aus-Signal eingegeben wird, kann es vom Benutzer vollständig geöffnet, vollständig geschlossen, beibehalten oder auf einen beliebigen Wert zwischen 0-100 Prozent eingestellt werden.
★Die oberen und unteren Endschalter werden in der Hardware verwendet, so dass der Betätiger doppelt geschützt ist.
★Mit der weichen manuellen Funktion ist es bequemer für Wartung und Debugging.
★Das Eingangssignal und das Positionsrückmeldungs-Ausgangssignal übernehmen das Maß der photoelektrischen Isolierung, die bequem mit dem oberen Computer wie dem Computer verbunden werden kann.
★Der Antriebsmotor ist ein umkehrbarer Wechselstrommotor mit hoher Leistung, der die Eigenschaften hoher Leistung und geringer Geräuschentwicklung aufweist.
★Das System hat die Funktion, sich innerhalb von 6 Sekunden automatisch auszuschalten, wenn sich Fremdkörper im Ventil befinden oder ein Motorausfall ein zu hohes Drehmoment verursacht.
★Je nach Bedarf der Benutzer kann dieser Stellantrieb auch eine PID-Berechnungsfunktion hinzufügen. Sein Eingangssignal kann das obige Signal sein, das vom Benutzer beliebig ausgewählt werden kann.
★Die Abtriebswelle des Linearantriebs ist mit einer Druckfeder ausgestattet, um die Schließkraft des Ventils zu gewährleisten. Die Druckfeder wirkt mit dem Software-Endschalter und dem Hardware-Endschalter zusammen, um das dichte Schließen des Ventils sicherzustellen.
★An den Schwenkantrieb kann ein Drehmomentschalter angebaut werden, um einen Überlastschutz zu realisieren. *Diese Funktion kann vom Benutzer innerhalb des vollen Hubbereichs beliebig eingestellt werden.
Intelligente Vierteldrehung der SKZ-Serie
|
Modell |
Ausgangsschub N |
Geschwindigkeit mm/s |
Maximaler Hub mm |
Leistung KW |
Stromversorgung |
|
SKZA-16 |
1600 |
1.4 |
25 |
0.025 |
220 V Wechselstrom 380 V Wechselstrom |
|
SKZA-25 |
2500 |
1.4 |
25 |
0.025 |
|
|
SKZB-40 |
4000 |
2 |
60 |
0.06 |
|
|
SKZB-60 |
6000 |
2 |
60 |
0.06 |
|
|
SKZC-100 |
10000 |
2 |
100 |
0.12 |
|
|
SKZC-160 |
16000 |
2 |
100 |
0.12 |
|
|
SKZC-260 |
26000 |
1 |
100 |
0.20 |
|
|
SKZC-400 |
40000 |
1 |
250 |
0.20 |
Produktstruktur
Gewöhnlicher elektrischer Linearantrieb
Wichtigste technische Parameter des normalen Aktuators
|
Name |
technische Parameter |
|
Eingangssignal |
Modulationstyp: 0-10 mA, 4-20 mA; Ein-Aus-Typ: Trockenkontaktsignal vom Triggertyp, Trockenkontaktsignal vom Knopftyp |
|
Eingangswiderstand |
250Ω |
|
Ausgangssignal Ventilstellung |
Optional (0-10mA, 4-20mA, 0-10v, 1-5v usw.) |
|
Auflösung |
Über 0,5 Prozent |
|
Belastbarkeit |
4-20mA时 Kleiner oder gleich 750Ω;0-10mA时 Kleiner als oder gleich 1KΩ |
|
Eingang, Ausgangssignal |
Elektrische Isolierung |
|
Empfindlichkeit |
±(0.5-5 Prozent )FS |
|
Wiederholbarkeit |
±1 Prozent, ±2,5 Prozent |
|
Grundfehler |
±1 Prozent, ±2,5 Prozent |
|
Einstellungsgrad |
Nullpunkt 0-50 Prozent, vollständiger Bereich 50-100 Prozent |
|
Reisebereich |
SKZ-Serie 10-250 mm willkürlich wählen; SKJ-Serie 0-90 Grad willkürlich wählen |
|
Ausgangskraft (Moment) |
SKZ-Serie 1600-40000N;SKJ-Serie 20-25000Nm |
|
Alarmausgang |
Verschiedene Optionen |
|
Volle Reisezeit |
SKZ-Serie 7-250S; SKJ-Serie 25-280S/90 Grad |
|
Aktionsmodus |
Verwenden Sie den Setter, um positive und negative Aktionen zu realisieren |
|
Motor |
Umschaltbarer Wechselstrommotor |
|
Energieverbrauch |
40-350W |
|
Stromversorgung |
220 V/380 V AC ± 10 % 50 Hz ± 2 % |
|
Installationsmethode |
|
|
Arbeitsumfeld |
Temperatur: -25~ plus 70 Grad; Luftfeuchtigkeit: <85 Prozent, kein korrosives Gas |
|
Schwingungen zulassen |
Unter 1,5 G (wenn es eine spezielle Vibrationsumgebung gibt, kann sie an die Benutzeranforderungen angepasst werden) |
|
Größe des Verdrahtungsanschlusses |
M20X1.5 |
|
Schutzlevel |
IP65,IP67 |
Arbeitsprinzip
Intelligente elektronische elektrische Stellantriebe der Serien SKZ, SKJ verwenden 220 V einphasigen oder 380 V dreiphasigen Wechselstrom als Antriebsleistung und akzeptieren analoge Signale von Computern, Reglern oder Manipulatoren, um zu funktionieren. Die elektronische Steuereinheit ist ein Positionsgeber, der von einem Ein-Chip-Mikrocomputer hergestellt wird, der selbst eine Servofunktion hat.
Die SKZ-Serie treibt den Antriebsriemen durch die Drehung des umkehrbaren Motors zur passiven Riemenscheibe. Die passive Riemenscheibe und die Abtriebswelle sind mit Trapezgewinden verbunden. Die Rotation der passiven Riemenscheibe bewirkt, dass sich die Abtriebswelle durch den Antirotationsstift nach oben oder unten bewegt. Durch die Getriebeübersetzung des Rückführmechanismus zum Präzisionspotentiometer.
Die SKJ-Serie treibt die Antriebsriemenscheibe durch die Drehung des umkehrbaren Motors an, und der Synchronriemen wird auf die passive Riemenscheibe übertragen und dann durch die Schnecke und das Schneckenrad in eine 90-Grad- oder andere Winkeldrehung der Abtriebswelle umgewandelt. Verwenden Sie die am oberen Teil der Ausgangswelle befestigte Rückkopplungswelle, um den Ausgang zu erfassen, und übertragen Sie ihn über das Stirnrad auf das Präzisionspotentiometer. Das Präzisionspotentiometer verwendet ein Potentiometer aus leitfähigem Kunststoff mit einer Rückholfeder.
Bei der SKZ-Serie ist das Feedback-Teil mit einer zusätzlichen Feder ausgestattet, um die Zahnstange frei auf und ab bewegen zu können und den Abstand zwischen den Zahnrädern auszugleichen. Bei der SKJ-Serie wird durch die Funktion der Rückstellfeder das Flankenspiel des Stirnrades aufgehoben. Potentiometer ermöglichen lückenlosen Kontakt.
Die Drehung des Feinpotentiometers wird als Öffnungssignal an den Positionsgeber zurückgemeldet. Als Ergebnis vergleicht der Positionsgeber das Öffnungssignal mit dem Steuersignal vom oberen Computer und sendet dann einen Rotationsbefehl an den Motor, um den Unterschied zwischen den beiden Signalen zu machen. Die Abweichung wird reduziert, und wenn die Abweichung entfernt wird, die Der Positionierer befiehlt dem Motor, an dieser Position anzuhalten. Die Einstellungen von Nullhub und Vollhub werden per Software bestimmt, und mechanische Endschalter dienen zum sekundären Schutz des Aktuators. Daher muss die Einstellung des mechanischen Endschalters innerhalb des normalen Verfahrbereichs liegen. Einstellung des mechanischen Endschalters: Die SKZ-Serie stellt die Position des Mikroschalters ein, siehe (Abbildung 3).
SKJ-Serie normaler Typ und explosionsgeschützter Typ stellen die Position des Begrenzungsplattenwinkels ein, siehe (Abbildung 4)
Anpassung des Intelligent Position Locator
(1) Hauptmerkmale
1. Unter Verwendung eines Ein-Chip-Mikrocomputers und peripherer Komponenten können alle Funktionen und Parameter mit einem tragbaren oder drahtlosen Einstellgerät eingestellt werden, und die Einstellung wird sehr einfach und genau.
2. Galvanische Trennung zwischen Eingangssignal und Ausgangssignal der Ventilstellung;
3. Verwenden Sie den Einsteller, um die oberen und unteren Grenzen des Aktuators einfach einzustellen;
4. Mit dem Einsteller ist es bequem, die positiven und negativen Auswirkungen des Aktuators zu realisieren (er ist beim Verlassen des Werks auf positive Wirkung eingestellt);
5. Durch Ändern der Verbindungsmethode von ① und Klemmen an der Klemmleiste des Suchgeräts (A) ist es bequem, den Ausgang „Halten“ auszuwählen (①, ② Klemmen sind nicht kurzgeschlossen) und der Ausgang ist der voreingestellte Wert (①, 2 Klemmen Kurzschluss);
6. Wenn das Eingangssignal getrennt wird, kann der „voreingestellte“ Ausgangswert im Voraus mithilfe des Einstellers innerhalb des Bereichs von 0-100 Prozent eingestellt werden;
7. Es ist sehr einfach und genau, den Einsteller zu verwenden, um den Nullpunkt und den gesamten Bereich des Ventilpositionsausgangs einzustellen, und es kann einmal durchgeführt werden, und die Installation des Ventilpositions-Rückmeldepotentiometers muss nicht präzise sein;
8. Wenn sich Fremdkörper im Ventil befinden, die ein Überdrehmoment verursachen (das Ventilpositionssignal ändert sich nicht), schaltet der Positionsgeber automatisch die Stromversorgung des Servomotors nach 8 Sekunden ab. (2) Verbindungsmethode

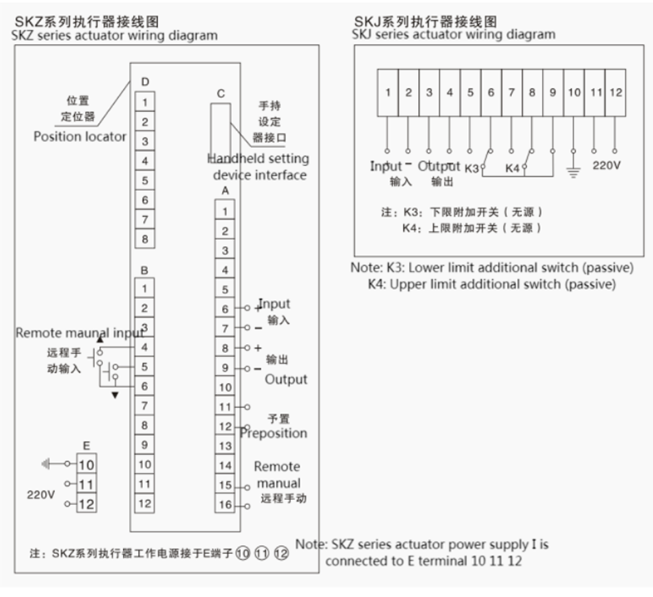

1. Schließen Sie korrekt gemäß dem Schaltplan am intelligenten Positionsgeber an;
2. Öffnen Sie die Abdeckplatte des Verdrahtungsanschlusses des Einstellgeräts an der Unterseite des Stellantriebs und stecken Sie den Datenkabelstecker des Hand-Einstellgeräts in die USB-Buchse im Verdrahtungsanschluss des Einstellgeräts (unterstützt Hot-Plugging). (bei Ausstattung mit Fernsteuerungseinstellung Es ist nicht erforderlich, den zweiten Schritt auszuführen, richten Sie einfach die Fernsteuerung auf die Zufallssteuerung an der Unterseite des Stellantriebs aus und betätigen Sie sie innerhalb von 1 Meter);
3. Nachdem Sie sich vergewissert haben, dass die Verkabelung korrekt ist, schalten Sie die 220-V-Stromversorgung ein. Nach einigen Sekunden zeigen die Ziffern in der oberen Reihe die Pinyin-Abkürzung von „Tianyi“ an, und die Ziffern auf dem Hand-Einstellgerät werden als Scannen angezeigt und treten in den Kommunikations-Wartezustand ein.
