Multiturn Electric Aktuator
ÜBERBLICK
Nach den Anforderungen von ISO5210 können Multiturn-Aktuatoren dem Schub aus dem Ventil standhalten und ein Drehmoment übertragen, das es mindestens eine Kurve dreht. Normalerweise müssen mehrere Turn-Aktuatoren mehrere Kurven abschließen, und die Gateventile müssen mit Hubstielen ausgestattet werden. Sie erfordern mehrere Turn-Aktuatoren, um mehrere Rotationswendungen durchzuführen. Daher sind Multi-Turn-Aktuatoren mit Hohlwellen ausgestattet, um den Stiel des Gateventils zu fahren. Sie bedienen Gateventile, Globusventile und andere Ventile, indem sie Drehmoment ausgeben. Der manuelle Betrieb von Ventilen unter Verwendung von Handrädern ist auch ein Standardmerkmal von Aktuatoren. Die Steuereinheit verarbeitet Daten, um den Aktuator in der Öffnungs- und Schließungsrichtung zu betreiben. Normalerweise dient die Steuereinheit als elektrische Grenzfläche mit dem DCS -Betriebssystem, das mit lokaler Steuerung ausgestattet und in den Aktuator integriert ist.
Merkmale elektrischer Aktuatoren
Diese Serie Electric Ventil Aktuator hat die folgenden Funktionen:
• Kompakte und robuste Konstruktion, leicht.
• Vieler Drehmomentvariation.
• Hartanodiertes Aluminiumgehäuse innen und außen mit externer Hochtemperaturlackbeschichtung zur Verwendung gegen schweres industrielles Umfeld.
• Gehäuse verwendet radiale Dichtungen und O-Ringe, die Schutz vor wasserdichtem IP68 bieten.
• Es identifiziert und korrigiert automatisch Phasen. Automatischer Phasenversagen Schutzschutzschutzschutz.
• Zuverlässiges mechanisches Drehmomenterfassungssystem, das einen sicheren Betrieb im Überlastungszustand bietet.
• Das Fenster und die Indikator mit großer Größe bieten eine bessere Positionanzeige aus der Ferne.
• Anzahl der lokalen Positionskontrolloptionen für den Einfacher in die Inbetriebnahme und des Feldes.
Produktvorteile
Diversifizierte Bedürfnisse
Die Prozesstechnologie -Standorte der Unterstützung von Pipelines und automatisierten Ventilen sind auf der ganzen Welt. Nicht nur der Standort und der Ventiltyp sind wichtige Faktoren bei der Auswahl elektrischer Aktuatoren, sondern auch das Klimaumfeld des Vor-Ort-Betriebs ist entscheidend. FRY-A Elektrische Aktuatoren garantieren unter verschiedenen extremen Umweltbedingungen einen sicheren und zuverlässigen Service.
Überlegene Leistung
Qualitätssicherung
Nur wenn alle Geräte vor Ort während seines gesamten Lebens zuverlässigen Service bieten, kann der gesamte Prozessstandort effizient, wirtschaftlich und sicher sein.
Lange Garantiefrist
Hauptfunktionen
Schutzklasse
Der Siegelschutz entspricht dem EN 60529 -Standard und das Schutzniveau wurde auf IP68 aufgerüstet. IP68 bedeutet, dass es in einer Tiefe von 8 Meter bis zu 96 Stunden in Wasser eingetaucht werden kann. Während der Immersionsperiode können 10 Operationen durchgeführt werden.
Umgebungstemperatur
Ein-Aus-Typ
Standard -40 Grad ~ +80 Grad
Optional -60 Grad ~ +60 Grad
Modulationsart
Standard -40 Grad ~ +60 Grad
Optional -60 Grad ~ +60 Grad
Wir können die weiteren Anforderungen an die spezielle Umgebungstemperatur erfüllen.
Korrosionsschutz
Das hohe Korrosionsschutz des Produkts bestimmt seine Haltbarkeit. Das Korrosionsschutzsystem basiert auf einer chemischen Vorbehandlung und jede Komponente wird in zwei Schichten pulverbeschichtet. Gemäß der Korrosivitätsklassifizierung gemäß ISO 12944-2 bieten wir verschiedene Korrosionsschutzklassen an, um unterschiedliche Anwendungsumgebungen anzupassen.
Explosionssichere Note
Das Prinzip des explosionssicheren Gerätedesigns besteht darin, dass das Gerät selbst in einer explosiven Umgebung weder zu einer Zündquelle wird, noch Funken erzeugt oder die Oberfläche überhitzt. Die explosionssichere Klasse ist exdeii ct4/t3gb; EXD IICT4/T3GB
UMFELD
Härtungsmittelschicht
Funktionelle Beschichtung erhöht die Lackierung an der Hohlraumoberfläche
Erste Pulverbeschichtungsschicht
Diese Schicht ist eine Pulverbeschichtung auf Epoxidbasis. Diese Schicht sorgt für die beste Haftung zwischen der Schalenoberfläche und der Beschichtung
Zweite Pulverbeschichtungsschicht
Diese Schicht ist eine Pulverbeschichtung auf Polyurethanbasis. Diese Schicht ist die Hauptbarriere gegen Korrosion durch Chemikalien und Verwitterung.
Die optimierte Pulverkreuzspray-Härtungsmethode erzeugt die beste Korrosionsbeständigkeit.
Steuermodus
Externe Steuerung Alle Aktuatorsignale, z. B. Signale für Grenzschalter, Drehmomentschaltersignale, motorischer Wärmeschutz und Ventilposition, können zur weiteren Verarbeitung an das externe Steuergerät übertragen werden. Bei der Gestaltung der Kontrolllogikarchitektur müssen die erforderlichen Schutzmechanismen vollständig berücksichtigt und die Verzögerungszeit minimiert werden.
Das zur Steuerung des Betriebs des Motors verwendete Schützgerät wird im externen Steuergerät installiert und über ein Kabel an den Aktuator angeschlossen.
Wenn eine lokale Bedienungsoberfläche erforderlich ist, sollte die lokale Steuerungsbetriebschnittstelle in der Nähe des Aktuators installiert und in das externe Steuergerät integriert werden.
Integrierte Kontrolle
Wenn der Aktuator eingeschaltet wird, kann der Aktuator mit integrierter Steuereinheit durch die Betriebselemente der lokalen Kontrolle betrieben werden. Die Steuereinheit ist vollständig an den Aktuator angepasst. Der Aktuator kann vor Ort eingerichtet werden, ohne eine Verbindung zum DCS -System herzustellen. Zwischen dem Steuerungssystem und dem Aktuator sind nur die Übertragung und der Austausch von Betriebsbefehlen und Feedback -Signalen erforderlich. Die Ein-Aus-Steuerung des Motors ist sofort im Gerät abgeschlossen.
Fieldbus
Die Verwendung von Buskabeln kann im Schaltschrank viel Platz sparen, und es ist offensichtlicher, dass die herkömmliche Eingangs- und Ausgangssignallinieverbindung veraltet ist. Die Verwendung von Zwei-Kern-Kabeln vereinfacht die Inbetriebnahmephase und senkt die Kosten für Kabel im Bereich von Fernstöcken erheblich.
Ein weiterer Hauptvorteil der Fieldbus -Technologie ist die Übertragung von vorbeugenden Wartung und diagnostischen Informationen in den Kontrollraum. Daher integriert die Fieldbus -Technologie alle Fieldbus -Geräte in das Vermögensverwaltungssystem, um die Sicherheitsschutzmaßnahmen für die Auslastung von Feldgeräten zu unterstützen. Aktuatoren, die mit intelligenten integrierten Steuereinheiten ausgestattet sind, können in der Prozessautomatisierung auf verschiedene gängige Standardtypen von Fieldbus -Systemen angewendet werden.
Standardspezifikationen
|
Schutznote |
Standard IP68 |
|
Stromversorgung |
Drei-Phasen AC380V --- 460V 50/60 Hz Einphase: AC110V-AC220V DC24V AC24V 50/60Hz |
|
Dienstzyklus |
S4, 25% |
|
Isolationsgrad |
F |
|
Kontrollmethode |
Lokale Steuerung/DCS/FCS (Fieldbus Control System) |
|
Motorschutz |
Überhitzung/Überlastung und Kurzschluss/momentaner Rückwärts-/elektronischer Bremsschutz |
|
Drehmomentschutz |
Mechanisches Drehmoment/elektronisches Drehmomentschutz |
|
Stauschutz |
Überhitzungsschutz einbauen |
|
Wiederholbarkeitsfehler |
Weniger als oder gleich ± 1% |
|
Grundlegende Fehlergrenze |
Weniger als oder gleich 1% |
|
Totzoneneinstellung |
0,1% -9,9% einstellbar |
|
Externe Beschichtung |
Hochtemperaturfarbe |
|
Umgebungstemperatur |
Standard: -20-+60 Grad Optional: -40-+70 Grad |
|
Umgebungsfeuchtigkeit |
90%RH Max (Nicht-Kondensation) |
|
Explosionssichere Note |
EXDI, EXDIB II BT4, EXDIB II CT4 (IECEX/ATEX) |
|
Funktionen |
LCD Chinese / English Display Fenster und lokale Betriebsfunktion Selbstphasensequenz Identifizierungs- und Phasen -Trennungsschutz Infraroteinstellung und Kontrolle Fehler Selbstdiagnosetechnologie Modbus RTU, Profidbus DP, Hart, FF, Devize (optional) |
|
Signal |
A: Ferner -Passive Trockenkontakt, Signal kurzer Impuls (Zoll) B: Ferner -Passive Trockenkontakt, Signal langer Impuls (Halten) C: aktives DC24V -Signal D: Active AC220V -Signal E: Remote DC4-20MA Signal |
|
Rückkopplungssignal |
A: Öffnen, schließen, Signale stoppen B: Fehlersignal C: Ventilpositionssignal (DC4-20MA, DC1-5V, DC0-10V) D: Fernbedienungssignal |
Technische Daten
Elektrische Aktuatoren für Multiturn-Aktuatoren für Ein-Aus-Typ mit 1-Phasen-Wechselstrommotor
|
Modell |
Ausgangsgeschwindigkeit Drehzahl |
Drehmoment klingelte Nm |
Anzahl von Beginnt Max. 1/h |
Ventilaufbau |
Handrad |
Gewicht Kg |
|||||
|
50 Hz |
60 Hz |
Min. |
Max. |
Standard ISO5210 |
Option DIN3210 |
Max.φrising stamm mm |
Φ mm |
Reduktion Verhältnis |
|||
|
Frya-07.2 |
4 |
4.8 |
10 |
30 |
60 |
F07 F10 |
G0 |
26 34 |
160 |
11:1 |
21 |
|
5.6 |
6.7 |
8:1 |
|||||||||
|
8 |
9.6 |
11:1 |
|||||||||
|
11 |
13 |
8:1 |
|||||||||
|
16 |
19 |
11:1 |
|||||||||
|
22 |
26 |
8:1 |
|||||||||
|
32 |
38 |
11:1 |
28 |
||||||||
|
45 |
54 |
8:1 |
|||||||||
|
63 |
75 |
30 |
11:1 |
||||||||
|
90 |
108 |
8:1 |
|||||||||
|
125 |
150 |
5.5:1 |
|||||||||
|
180 |
216 |
25 |
4:1 |
||||||||
|
Frya-07.6 |
4 |
4.8 |
20 |
60 |
60 |
F07 F10 |
G0 |
26 34 |
160 |
11:1 |
21 |
|
5.6 |
6.7 |
8:1 |
|||||||||
|
8 |
9.6 |
11:1 |
|||||||||
|
11 |
13 |
8:1 |
|||||||||
|
16 |
19 |
11:1 |
|||||||||
|
22 |
26 |
8:1 |
|||||||||
|
32 |
38 |
11:1 |
28 |
||||||||
|
45 |
54 |
8:1 |
|||||||||
|
63 |
75 |
30 |
11:1 |
37 |
|||||||
|
90 |
108 |
8:1 |
|||||||||
|
125 |
150 |
5.5:1 |
|||||||||
|
180 |
216 |
50 |
4:1 |
||||||||
|
Frya-10.2 |
4 |
4.8 |
40 |
120 |
60 |
F10 |
G0 |
40 |
200 |
11:1 |
28 |
|
5.6 |
6.7 |
8:1 |
|||||||||
|
8 |
9.6 |
11:1 |
31 |
||||||||
|
11 |
13 |
8:1 |
|||||||||
|
16 |
19 |
11:1 |
|||||||||
|
22 |
26 |
8:1 |
|||||||||
|
32 |
38 |
11:1 |
40 |
||||||||
|
45 |
54 |
30 |
8:1 |
||||||||
|
63 |
75 |
11:1 |
43 |
||||||||
|
90 |
108 |
8:1 |
|||||||||
|
125 |
150 |
5.5:1 |
|||||||||
|
180 |
216 |
100 |
4:1 |
||||||||
|
Frya-14 |
4 |
4.8 |
100 |
250 |
60 |
F14 |
G1/2 |
58 |
315 |
11:1 |
59 |
|
5.6 |
6.7 |
8:1 |
|||||||||
|
8 |
9.6 |
11:1 |
|||||||||
|
11 |
13 |
8:1 |
|||||||||
|
16 |
19 |
30 |
11:1 |
61 |
|||||||
|
22 |
26 |
8:1 |
|||||||||
|
32 |
38 |
11:1 |
63 |
||||||||
|
45 |
54 |
8:1 |
|||||||||
|
Frya-14 |
4 |
4.8 |
200 |
500 |
60 |
F14 |
G1/2 |
58 |
400 |
11:1 |
63 |
|
5.6 |
6.7 |
8:1 |
|||||||||
|
8 |
9.6 |
400 |
30 |
11:1 |
|||||||
|
11 |
13 |
8:1 |
|||||||||
|
16 |
19 |
11:1 |
66 |
||||||||
|
22 |
26 |
8:1 |
|||||||||
Elektrische Aktuatoren mit Multiturn-Aktuatoren für Ein-Aus-Typ mit 3-Phasen-Wechselstrommotor
|
Modell |
Ausgabe Geschwindigkeit Drehzahl |
Drehmomentbereich Nm |
Nominal Leistung KW |
Geschwindigkeit Drehzahl |
Nominal aktuell A |
Max. aktuell A |
Start aktuell A |
Überstromprot. Geräteeinstellung |
|
Frya-07.2 |
4 |
30 |
0.02 |
1400 |
0.4 |
0.3 |
1.1 |
0.3 |
|
5.6 |
0.02 |
1400 |
0.4 |
0.4 |
1.1 |
0.4 |
||
|
8 |
0.04 |
1400 |
0.4 |
0.4 |
1.1 |
0.4 |
||
|
11 |
0.04 |
1400 |
0.4 |
0.5 |
1.1 |
0.5 |
||
|
16 |
0.06 |
2800 |
0.6 |
0.6 |
2.0 |
0.6 |
||
|
22 |
0.06 |
2800 |
0.6 |
0.7 |
2.0 |
0.7 |
||
|
32 |
0.10 |
1400 |
1.0 |
1.0 |
2.5 |
1.0 |
||
|
45 |
0.10 |
1400 |
1.0 |
1.1 |
2.5 |
1.1 |
||
|
63 |
0.20 |
2800 |
0.8 |
1.3 |
4.6 |
1.3 |
||
|
90 |
0.20 |
2800 |
0.8 |
1.4 |
4.6 |
1.4 |
||
|
125 |
0.30 |
2800 |
0.9 |
1.6 |
4.6 |
1.6 |
||
|
180 |
25 |
0.30 |
2800 |
0.9 |
1.7 |
4.6 |
1.7 |
|
|
Frya-07.6 |
4 |
60 |
0.03 |
1400 |
0.4 |
0.4 |
1.1 |
0.4 |
|
5.6 |
0.03 |
1400 |
0.4 |
0.5 |
1.1 |
0.5 |
||
|
8 |
0.06 |
1400 |
0.6 |
0.7 |
1.7 |
0.7 |
||
|
11 |
0.06 |
1400 |
0.6 |
0.7 |
1.7 |
0.7 |
||
|
16 |
0.12 |
2800 |
0.7 |
0.9 |
3.2 |
0.9 |
||
|
22 |
0.12 |
2800 |
0.7 |
1.1 |
3.2 |
1.1 |
||
|
32 |
0.20 |
1400 |
1.7 |
2.0 |
4.8 |
2.0 |
||
|
45 |
0.20 |
1400 |
1.7 |
2.1 |
4.8 |
2.1 |
||
|
63 |
0.40 |
2800 |
1.7 |
2.4 |
9.5 |
2.4 |
||
|
90 |
0.40 |
2800 |
1.7 |
2.6 |
9.5 |
2.6 |
||
|
125 |
0.50 |
2800 |
1.8 |
3.2 |
9.5 |
3.2 |
||
|
180 |
50 |
0.50 |
2800 |
1.8 |
3.4 |
9.5 |
3.4 |
|
|
Frya-10.2 |
4 |
120 |
0.06 |
1400 |
0.5 |
0.6 |
2.1 |
0.6 |
|
5.6 |
0.06 |
1400 |
0.5 |
0.6 |
2.1 |
0.6 |
||
|
8 |
0.12 |
1400 |
1.1 |
1.2 |
3.2 |
1.2 |
||
|
11 |
0.12 |
1400 |
1.1 |
1.3 |
3.2 |
1.3 |
||
|
16 |
0.25 |
2800 |
1.4 |
1.6 |
4.7 |
1.6 |
||
|
22 |
0.25 |
2800 |
1.4 |
1.9 |
4.7 |
1.9 |
||
|
32 |
0.40 |
1400 |
2.6 |
2.7 |
8.9 |
2.7 |
||
|
45 |
0.40 |
1400 |
2.6 |
3.2 |
8.9 |
3.2 |
||
|
63 |
0.70 |
2800 |
3.2 |
3.8 |
17 |
3.8 |
||
|
90 |
0.70 |
2800 |
3.2 |
4.2 |
17 |
4.2 |
||
|
125 |
1.00 |
2800 |
3.7 |
5.5 |
17 |
5.5 |
||
|
180 |
100 |
1.00 |
2800 |
3.7 |
5.8 |
17 |
5.8 |
|
|
Frya-14 |
4 |
250 |
0.12 |
1400 |
0.5 |
0.8 |
2.9 |
0.8 |
|
5.6 |
0.12 |
1400 |
0.5 |
1.1 |
2.9 |
1.1 |
||
|
8 |
0.25 |
1400 |
1.1 |
1.7 |
5.5 |
1.7 |
||
|
11 |
0.25 |
1400 |
1.1 |
1.8 |
5.5 |
1.8 |
||
|
16 |
0.45 |
2800 |
1.6 |
3.2 |
9.5 |
3.2 |
||
|
22 |
0.45 |
2800 |
1.6 |
3.7 |
9.5 |
3.7 |
||
|
32 |
0.75 |
1400 |
2.6 |
4.2 |
17 |
4.2 |
||
|
45 |
0.75 |
1400 |
2.6 |
5.3 |
17 |
5.3 |
||
|
63 |
1.40 |
2800 |
4.9 |
7.4 |
40 |
7.4 |
||
|
90 |
1.40 |
2800 |
4.9 |
9.5 |
40 |
9.5 |
||
|
125 |
1.80 |
2800 |
5.6 |
12 |
50 |
12 |
||
|
180 |
200 |
1.80 |
2800 |
5.6 |
12 |
50 |
12 |
|
|
Frya-14 |
4 |
500 |
0.20 |
1400 |
0.9 |
0.9 |
5.5 |
0.9 |
|
5.6 |
0.20 |
1400 |
0.9 |
1.1 |
5.5 |
1.1 |
||
|
8 |
0.40 |
1400 |
1.8 |
3.2 |
9.8 |
3.2 |
||
|
11 |
0.40 |
1400 |
1.8 |
3.7 |
9.8 |
3.7 |
||
|
16 |
0.80 |
2800 |
3.8 |
5.3 |
19 |
5.3 |
||
|
22 |
0.80 |
2800 |
3.8 |
5.8 |
19 |
5.8 |
||
|
32 |
1.60 |
1400 |
5.6 |
7.9 |
40 |
7.9 |
||
|
45 |
1.60 |
1400 |
5.6 |
9.5 |
40 |
9.5 |
||
|
63 |
3.00 |
2800 |
9.5 |
14 |
61 |
14 |
||
|
90 |
3.00 |
2800 |
9.5 |
17 |
61 |
17 |
||
|
125 |
3.30 |
2800 |
10 |
22 |
61 |
19 |
||
|
180 |
400 |
3.30 |
2800 |
10 |
23 |
61 |
19 |
|
|
Frya-16.2 |
4 |
1000 |
0.40 |
1400 |
1.5 |
2.8 |
11 |
2.8 |
|
5.6 |
0.40 |
1400 |
1.5 |
3.1 |
11 |
3.1 |
||
|
8 |
0.80 |
1400 |
2.9 |
5.3 |
23 |
5.3 |
||
|
11 |
0.80 |
1400 |
2.9 |
5.8 |
23 |
5.8 |
||
|
16 |
1.50 |
2800 |
5.9 |
9.5 |
42 |
9.5 |
||
|
22 |
1.50 |
2800 |
5.9 |
11 |
42 |
11 |
||
|
32 |
3.00 |
1400 |
8.9 |
14 |
63 |
14 |
||
|
45 |
3.00 |
1400 |
8.9 |
17 |
63 |
17 |
||
|
63 |
5.00 |
2800 |
12 |
26 |
120 |
26 |
||
|
90 |
5.00 |
2800 |
12 |
32 |
120 |
26 |
||
|
125 |
6.00 |
2800 |
13 |
37 |
120 |
26 |
||
|
180 |
800 |
6.00 |
2800 |
13 |
47 |
120 |
26 |
Abmessungen
Produktanzeige

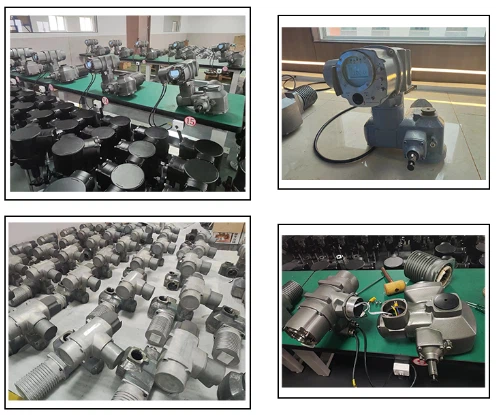

Produkt echter Schuss
Firma Einführung
Freya wurde 2014 gegründet und befasst sich hauptsächlich mit Ventilen, Aktuatoren, Elektroventilantrieb, elektrischen Ventilen und anderen Fluid -Steuerungsprodukten und -dienstleistungen. Es konzentriert sich auf das Feld der Prozessindustrie und ist seit langem für die Bereitstellung von professionellen Fluidkontrolllösungen für Prozessindustrien wie Strom, Stahl, Baumaterial und Wasseraufbereitung verpflichtet. Gemäß den tatsächlichen Arbeitsbedingungen bietet es den Kunden durch die notwendige Außendienstmessung und technische Offenlegung eine sichere, wirtschaftliche und umweltfreundliche Auswahl und -gestaltung, streng die Installation und Inbetriebnahme in Übereinstimmung mit den Vertragsanforderungen und über die Verwendung, wenn die Standards erfüllt sind. Das Unternehmen hat sich stets auf die Verbesserung seiner Innovationsfähigkeiten konzentriert und eine Reihe innovativer Ergebnisse erzielt, indem F & E -Investitionen erhöht und Technologie eingeführt werden. In den letzten Jahren hat sich das Unternehmen erfolgreich für Patente und Patentzertifikate des Versorgungsmodells für nicht-invasives Erscheinungsbild beantragt. Diese innovativen Erfolge haben die Kernwettbewerbsfähigkeit des Unternehmens verbessert.
