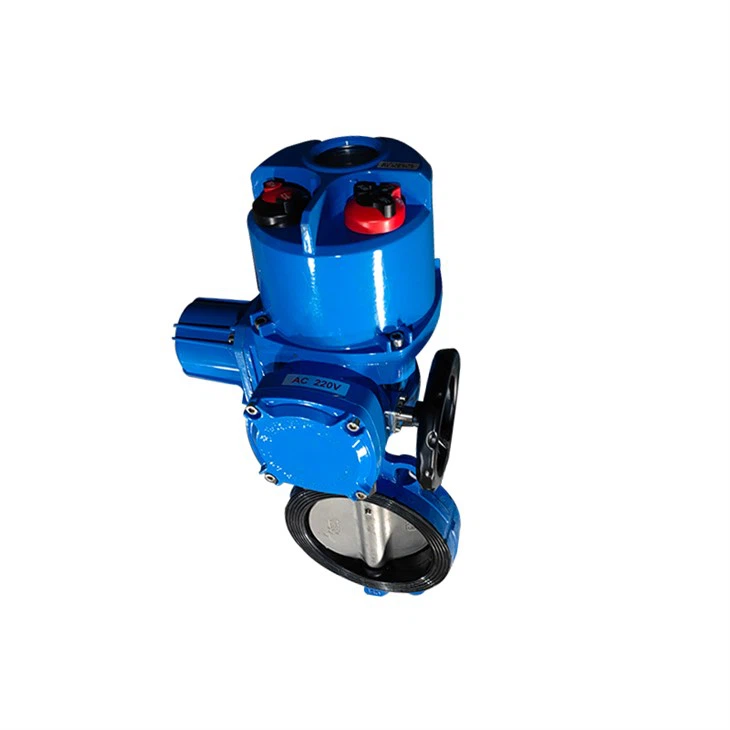

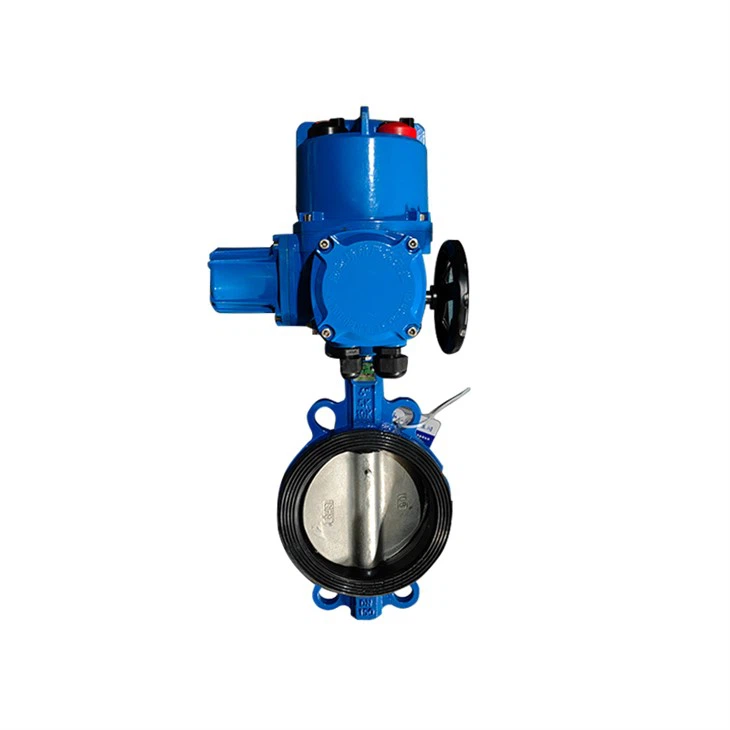

Wafer-Weichdichtungs-Absperrklappe
Die Dicke des elektrischen Wafer-Absperrventils ist geringer als die des Flansch-Absperrventils. An beiden Enden des Ventilkörpers befinden sich keine Flansche, nur einige Führungsbolzenlöcher. Das Ventil ist mit einem Satz Schrauben/Muttern mit dem Flansch am Rohrende verbunden, was allgemein für Orte mit engen Platzverhältnissen oder eingeschränkten Rohrleitungen geeignet ist. Der Vorteil besteht darin, dass es einfacher zu zerlegen ist, die Ventilkosten niedriger sind und weniger Platz beansprucht. Der Nachteil besteht jedoch darin, dass bei einem Problem mit einer Dichtfläche beide Dichtflächen zerlegt werden müssen!
Gegenwärtig werden Absperrklappen mit weicher Dichtung als Komponente zur Realisierung der Ein-/Aus- und Durchflussregelung von Rohrleitungssystemen in vielen Bereichen wie Erdöl, chemischer Industrie, Metallurgie, Wasserkraft usw. häufig eingesetzt. Bei der bekannten Absperrklappentechnologie wird für die Dichtungsform meist eine Dichtungsstruktur verwendet, und das Dichtungsmaterial besteht aus Gummi, Polytetrafluorethylen usw. Aufgrund der eingeschränkten Struktureigenschaften ist es nicht für Branchen wie Hochtemperaturbeständigkeit, Hochdruckbeständigkeit, Korrosionsbeständigkeit und Verschleißfestigkeit geeignet. Eine relativ fortschrittliche Absperrklappe ist eine Absperrklappe mit drei exzentrischen Metalldichtungen. Der Ventilkörper und der Ventilsitz sind verbundene Komponenten, und die Dichtflächenschicht des Ventilsitzes ist mit hitzebeständigen und korrosionsbeständigen Legierungsmaterialien verschweißt. Der mehrschichtige, weiche Stapeldichtring ist auf der Ventilplatte befestigt. Im Vergleich zur herkömmlichen Absperrklappe bietet diese Absperrklappe die Vorteile einer hohen Temperaturbeständigkeit, einer einfachen Bedienung, keiner Reibung beim Öffnen und Schließen und einer Dichtungskompensation, wenn das Drehmoment des Übertragungsmechanismus beim Schließen zunimmt, was die Dichtleistung der Absperrklappe verbessert und ihre Lebensdauer verlängert.
An beiden Enden des elektrischen Flansch-Absperrklappenkörpers befinden sich Flansche, die mit dem Rohrleitungsflansch verbunden sind. Die Dichtungsleistung ist zuverlässiger als die der Wafer-Absperrklappe. Es wird im Allgemeinen an Orten mit größeren Durchmessern oder höheren Drücken verwendet, aber die Kosten sind relativ gering.
Vor dem Einbau muss das Wafer-Absperrventil flach ausgelegt werden. Denken Sie daran, es nicht nach Belieben anzustoßen. Nachdem es während des Einbaus auf die Einbaulänge gezogen wurde, darf die Rohrleitung vor Ort nicht ohne Sondergenehmigung ausgelegt werden. Das Wafer-Absperrventil kann nach Belieben auseinandergebaut werden. Das müssen wir vor dem Einbau wissen. Gleichzeitig muss jeder wissen, dass das Wafer-Absperrventil in jeder beliebigen Position eingebaut werden kann. Nach dem Einbau des Wafer-Absperrventils muss das Absperrventil jedoch entlang der Leitung verlegt und eine Halterung für das Wafer-Absperrventil hergestellt werden. Sobald die Halterung hergestellt ist, wird sie verwendet. Es ist strengstens verboten, die Halterung während dieser Zeit zu entfernen.
Branchenanwendung
Aufbauprinzip der Absperrklappe
Ein Absperrventil (auch Klappenventil genannt) ist ein Regelventil mit einer runden Ventilscheibe oder -scheibe als Verschlussteil. Es besteht hauptsächlich aus einem Ventilkörper, einem Ventilschaft, einer Absperrklappe und einem Dichtungsring. Der Ventilkörper ist zylindrisch, mit kurzer axialer Länge und eingebauter Absperrklappe. Die Absperrklappe des Absperrventils ist in Durchmesserrichtung des Rohrs eingebaut. Im zylindrischen Kanal des Absperrventilkörpers dreht sich die scheibenförmige Absperrklappe um die Achse und der Drehwinkel liegt zwischen 0 Grad und 90 Grad. Wenn sie sich um 90 Grad dreht, ist das Ventil vollständig geöffnet.
Warenpräsentation
