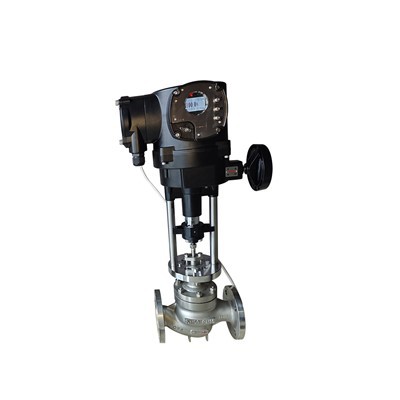

Elektrisches Steuerventil
Aktuatorparameter
Hub: 0-50mm; 0-60mm; 0-100mm;
Stromversorgung: einphasiger Wechselstrom 110 V, 50 Hz/60 Hz
Einphasiger Wechselstrom 220 V 50 Hz/60 Hz
Dreiphasiger Wechselstrom 380 V, 50 Hz/60 Hz, Gleichstrom 24 V
Eingangssignal: Stromsignal (4~20 mA), Eingangsimpedanz 250 Ω
Voltage signal (0-10V), input impedance>50KΩ
Ausgangssignal: Stromsignal (4~20 mA), Lastimpedanz maximal 750 Ω
Voltage signal (0-10V), load impedance>10KΩ
Kommunikationsschnittstelle: RS485-Modbus-Protokoll;
Auflösung: Mindestens 1/1,000, Schaltung A/D-Wandler 12 Bit
Regelgenauigkeit: ±0,5 % – ±1,5 % (kann je nach Installationsbedingungen variieren, ausgedrückt als Prozentsatz des Nennhubs)
Spieleinstellung: {{0}},1 % - 5,0 %
Umgebungstemperatur: -10C -60C (für Temperaturen unter -20C- -45C sind besondere Anweisungen erforderlich)
Umgebungsfeuchtigkeit: maximal 90 % RH (nicht kondensierend)
Isolationsfestigkeit: 1500 V AC 1 Minute (Eingang zu Ausgang, Strom zu Erde)
Isolationswiderstand:
a) Größer oder gleich 20 MΩ zwischen Eingangsklemme und Gehäuse.
b) Größer oder gleich 50 MΩ zwischen Eingangsanschluss und Stromanschluss.
c) Größer oder gleich 50 MΩ zwischen Stromanschluss und Gehäuse
Schutzstufe: IP65; IP67;
Kabelschnittstelle: 2- M18*1,5;
Vibration oder Schock: (X, Y, Z) 10g, 0,2-34Hz, 30 Minuten
Steuermodul
Ventilschaft und Betätigungsstange
Der Ventilschaft ist mit der Stößelstange des Stellantriebs verbunden. Wie aus der Abbildung hervorgeht, handelt es sich bei der Ventilspindel und dem Stellantrieb um eine [flexible] Verbindungsstruktur, deren Zweck darin besteht, den Stellantriebsschub an die vom Steuerventil benötigte Schließkraft anzupassen und die Wärmeausdehnung des Steuerelements auszugleichen Ventilschaft, der durch die Temperatur verursacht wird, und stellen Sie sicher, dass die Ventilposition durch „Schub und Hub“ geschlossen wird.
Hülsengeführtes Steuerventil
Das hülsengeführte Steuerventil ist ein Steuerventil mit großer Kapazität, großem Einstellbereich, hoher Genauigkeit der Durchflusscharakteristik, ausgezeichneter dynamischer Stabilität und einem strukturellen Design, das den gleichmäßigen Flüssigkeitsfluss verbessert. Es eignet sich für Regelventile unter rauen Arbeitsbedingungen.
Material
Packungstemperatur-Druck-Kurve
Zertifizierungen
