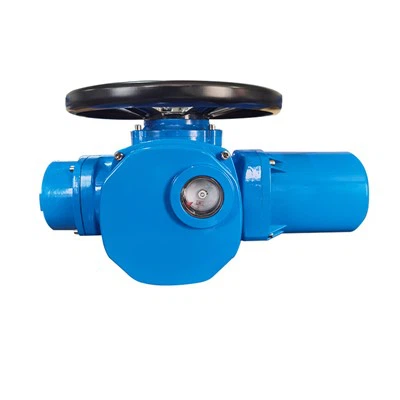

DZW Elektrischer Ventilantrieb
Die elektrischen Ventilantriebe der Serien DZB und DZT sind eine neue Produktgeneration, die von unserem Unternehmen eigenständig entwickelt wurde, indem Strukturen verbessert und perfektioniert sowie Schutzleistung und Schlüsselteile gegenüber ursprünglichen ausgereiften Produkten optimiert wurden. Sie bieten einige Vorteile wie: kompakte Struktur, kleines Volumen, schönes Erscheinungsbild und stabile Leistung usw. Die ausgezeichnete Schutzklasse erfüllt die Anforderungen vieler Designs: Explosionsgeschützte Ausführung, Ein-/Aus-Ausführung und modulierende Ausführung. Produkte der Serien DZB und DZT werden zum Steuern des Öffnens und Schließens von Ventilen verwendet. Die Produkte können für Schieber, Kugelhähne, Absperrventile und Membranventile verwendet werden. Das Produkt kann präzise gemäß der Steueranweisung reagieren und ist daher eine notwendige Antriebseinheit zur Fernsteuerung, zentralen Steuerung und automatischen Steuerung. Die Leistung des Produkts erfüllt die Bestimmungen von JB/T8528-1997 (Technische Bedingungen für elektrische Einheiten allgemeiner Ventile). Die Explosionsschutzleistung erfüllt die Anforderungen von GB3836.1-2000 (elektrische Geräte für explosive Gasatmosphären, Teil 1: Allgemeine Anforderungen), GB3836.2-2000 (elektrische Geräte für explosive Gasatmosphären, Teil 2: Explosionsschutztyp „d“) sowie JB/t8529-1997 (technische Bedingungen für explosionsgeschützte elektrische Einheiten).
technische Parameter
Stromversorgung: konventionell, dreiphasig 380V (50Hz) Spezial,
dreiphasig 660 V, 415 V (50 Hz, 60 Hz)
Einphasig 220 V, 110 V (50 Hz, 60 Hz)
Arbeitsumfeld:
Umgebungstemperatur: -20~+60 Grad (Sonderbestellung -40~+80 Grad)
Relative Luftfeuchtigkeit:<95% (at 25C)
Schutzart: Die Außenausführung wird an Orten ohne brennbare, explosive und nicht korrosive Medien verwendet. Zu den explosionsgeschützten Produkten gehören dI und dIBT4. dI ist für nicht ausgehobene Abbaustellen in Kohlebergwerken geeignet, und dIBT4 wird in Fabriken verwendet und ist für explosive Gasgemische geeignet, deren Umgebung der Gruppe IIA und IIB T1~T4 entspricht. Schutzstufe: IP55 (Sonderbestellung IP65, IP67)
Einschaltdauer: Kurzzeit 10 Minuten (Sonderbestellung 30 Minuten).
Modellzusammenstellung
Modelle
Manuell-elektrischer Mechanismus
Der manuell-elektrische Umschaltmechanismus ist ein halbautomatischer Umschaltmechanismus. Im manuellen Zustand muss der Griff gezogen werden, um zu schalten. Wenn vom manuellen Zustand auf elektrisch umgeschaltet wird, läuft er automatisch. Er besteht aus einem Griff, einem Schaltstück, einer aufrechten Stange, einer Kupplung, einer Druckfeder usw. Wenn eine Bedienung mit dem Handrad erforderlich ist, drücken Sie den Griff in die manuelle Richtung, und das Schaltstück hebt die Kupplung an und drückt die Druckfeder zusammen. Wenn der Griff in eine bestimmte Position gedrückt wird, löst sich die Kupplung vom Schneckenrad und rastet in das Handrad ein. Gleichzeitig steht die aufrechte Stange unter der Einwirkung der Torsionsfeder aufrecht auf der Stirnfläche des Schneckenrads und verhindert, dass die Kupplung herunterfällt. Nachdem der Umschaltvorgang abgeschlossen ist, kann der Griff losgelassen und das Handrad zur Bedienung verwendet werden. Wenn eine elektrische Bedienung erforderlich ist, treibt der Motor das Schneckenrad an und die aufrechte Stange, die auf der Stirnfläche des Schneckenrads gelagert ist, fällt herunter. Unter der Wirkung der Druckfeder bewegt sich die Kupplung schnell in Richtung des Schneckenrads, greift in das Schneckenrad ein und löst sich gleichzeitig vom Handrad, wodurch automatisch der manuelle Betrieb und der Übergang in den elektrischen Zustand realisiert werden.
Anwendungen
Die elektrischen Mehrfachdrehantriebe der Z-Serie eignen sich zum Öffnen und Schließen von Teilen von Ventilen mit linearer Bewegung, wie Schieberventilen, Kugelventilen, Membranventilen, Toren, Wasserventilen usw. Zum Öffnen, Schließen oder Regeln des Ventils. Die Fernsteuerung des Ventils ermöglicht die wesentliche Antriebssteuerung und automatische Steuerung. Sie verfügen über alle Funktionen, zuverlässige Leistung, fortschrittliche Steuerungssysteme, sind klein, leicht, einfach zu bedienen und zu warten. Sie werden häufig in der Stromerzeugung, Metallurgie, Erdöl-, Chemie-, Papier-, Entschwefelungs- und Staubentfernungsindustrie, Abwasserbehandlung und anderen Branchen eingesetzt. Es gibt elektrische Mehrfachdrehantriebe: für den Außenbereich, explosionsgeschützt, modulierend, explosionsgeschützt und modulierend. Je nach Verbindungstyp werden sie auch in Drehmoment und Schub unterteilt.
